DJ6光学经纬仪的结构解析

时间:2023-06-15 理论教育 版权反馈
【摘要】:DJ6光学经纬仪主要由照准部、水平度盘和基座三大部分组成,如图2-3所示为J6级光学经纬仪。竖直度盘用于测量竖直角,它是一个光学玻璃圆环,在圆环上面有一圈顺时针注记的分划线,每个分划值一般为1°,用于量度竖直角。目前有许多经纬仪已不采用这种方式,而用竖盘自动归零补偿器来代替水准管结构。水平度盘的转动控制装置,目前常见的有两种结构。

DJ6光学经纬仪的结构解析

DJ6光学经纬仪主要由照准部、水平度盘和基座三大部分组成,如图2-3所示为J6级光学经纬仪。

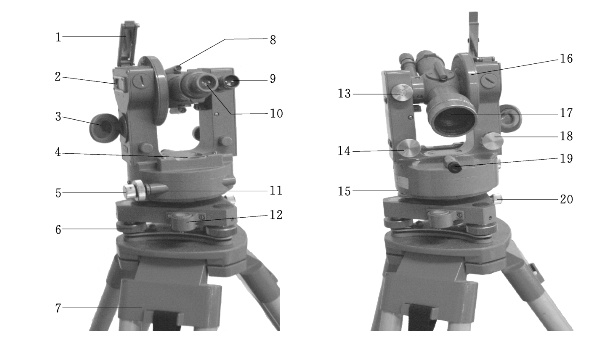

图2-3 J6级光学经纬仪

1—竖盘水准管反光镜;2—竖盘指标水准管;3—水平度盘照明反光镜;4—照准部水准管;5—照准部制动螺旋;6—脚螺旋;7—三脚架;8—光学照准器;9—读数显微镜;10—望远镜目镜;11—照准部微动螺旋;12—圆水准器;13—竖直制动;14—竖直微动;15—水平度盘变换手轮及护盖;16—竖直度盘;17—望远镜物镜;18—指标水准管微动螺旋;19—光学对点器;20—轴套固定螺丝

(一)照准部分

照准部位于仪器基座的上方,能绕竖直轴在水平面内转动,它是基座上方能够转动部分的总和,主要部件由望远镜、竖直度盘、读数设备、照准控制机构、水准器等组成。

(1)望远镜是照准部的主要部件,用于观测远处目标和进行准确瞄准,其结构与水准仪的望远镜相似,它由物镜、调焦镜、十字丝分划板、目镜和固定它们的镜筒组成,与横轴固连在一起,安置于支架上,横轴可在支架上转动,因而望远镜也随横轴上下转动。

(2)竖直度盘(简称竖盘)用于测量竖直角,它是一个光学玻璃圆环,在圆环上面有一圈顺时针(或逆时针)注记的分划线,每个分划值一般为1°,用于量度竖直角。竖盘固定在横轴的一端,随望远镜一起转动,而用来进行竖直读数的指标不动。为了能够按固定的指标位置进行竖盘读数,通常还装有竖盘指标水准管,当竖盘指标水准管气泡居中,则表明指标处于正确位置。目前有许多经纬仪已不采用这种方式,而用竖盘自动归零补偿器来代替水准管结构。

(3)读数设备包括光学瞄准器、读数显微镜及光路中一系列的棱镜、透镜等,用于读取望远镜瞄准某一目标时的水平角和竖直角的读数。(www.daowen.com)

(4)为控制经纬仪各部分间相对运动和使经纬仪的望远镜精确瞄准目标,仅用手来控制仪器是困难且费时的,因此,在经纬仪上设置了三套控制装置:①望远镜的制动和微动螺旋;②照准部的制动和微动螺旋;③水平度盘转动的控制装置(位于水平度盘上)。望远镜的制动和微动螺旋安置于支架上,来控制望远镜在垂直方向的转动。望远镜的制动使望远镜固定在垂直某一位置,望远镜的微动可实现望远镜微小仰俯,从而在垂直方向上精确瞄准目标。照准部的制动和微动是用来控制望远镜在水平方向的转动:制动使望远镜固定在水平方向某一位置,微动可使照准部在有效的范围内相对转动,从而可在水平方向上精确瞄准目标。

(5)为使竖轴处于竖直位置、使水平度盘处于水平位置,照准部装有圆水准器和水准管,圆水准器用来粗略整平仪器,水准管用来精确整平仪器,此外,为使地面测站点与仪器中心在同一铅垂线上,在照准部上设置光学对点器,或在三脚架的中心连接螺旋下方设有一挂钩,用来挂垂球,以便对中。

(二)水平度盘部分

水平度盘部分包括水平度盘和水平度盘的转动控制装置。

(1)水平度盘是进行读数的主要部件,独立安装在照准部底部外罩内的竖轴外套上,它是由光学玻璃制成的具有精密刻度的圆盘,在圆盘上刻有一圈0°~360°顺时针注记的分划线,每个分划值一般为1°,用以量度水平角。照准部转动时,水平度盘一般不动,当需要水平度盘读数变动,以消除水平度盘的刻划误差时,则可以通过水平度盘转动的控制装置来实现。

(2)水平度盘的转动控制装置,目前常见的有两种结构。一种是采用水平度盘位置变换手轮,或称转盘手轮,使用时,可将手轮压下,旋转手轮,则水平度盘随之转动,待转到需要位置时,将手轮松开即可。另一种是采用复测扳手装置,使用时,可将复测扳手拨下,水平度盘就与照准部结合在一起,照准部转动,则水平度盘随之转动,转到待需位置时,将复测扳手拨上,读数就相应发生改变。

(三)基座部分

经纬仪的基座与水准仪基座相似,位于仪器的下部,用来支撑整个仪器,为使整个仪器在三脚架上能安置得比较稳定,在基座的下部装有一块有弹性的三角压板,三角压板中间有一螺母,可借助三脚架上的中心连接螺旋旋入该螺母内,将基座与三脚架相连接。三脚架上的中心连接螺旋下方有一挂钩,挂上对中垂球将仪器对中。在三角压板和基座之间,有三个脚螺旋,用于整平仪器。另外,基座上还有一个轴套,仪器插入基座的轴套内后,可通过基座侧面的固定螺旋将仪器固定在基座上,使用时切勿松动固定螺旋,以免仪器分离而摔坏。
