根据水准测量的原理知道，水准仪要提供一条水平视线。仪器在出厂前，对水准仪各轴线的几何关系经过了严格的检查，满足水准仪的几何轴线条件。由于长时间使用仪器或仪器受到震动、碰撞等原因，有的螺丝会有变化，影响到仪器轴线，使轴线不能满足条件，从而直接影响测量成果的质量。因此，在使用水准仪之前，应对仪器进行检验和校正。

（一）圆水准器轴平行于仪器竖轴的检验与校正

（1）检校目的：使圆水准轴平行于仪器竖轴。若两轴平行，当圆水准气泡居中时，竖轴就处于铅垂位置。

（2）检验方法：安置水准仪，转动脚螺旋使圆气泡居中[图1-24（a）]，然后将仪器绕竖轴转180°，此时若气泡居中，说明圆水准轴平行竖轴；如果气泡偏离一边[图1-24（b）]，说明圆水准轴L′L′不平行于竖轴VV，需要校正。

（3）校正方法：转动脚螺旋，使气泡向圆水准器中心移动偏离中点的一半[图1-24（c）]，然后用校正针旋转圆水准器底部的校正螺丝，使气泡完全居中[图1-24（d）]。

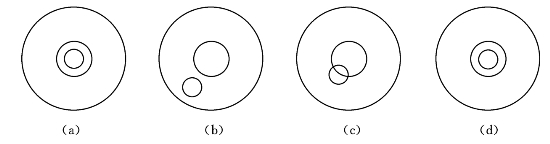

图1-24　圆水准器的检验和校正

圆水准器的校正螺丝在水准器的底部，参阅图1-25。图1-25为底面图，中间的大螺丝为连接螺丝，其余三个小的螺丝为校正螺丝。校正针为数厘米长的金属细杆，可插入校正螺丝的小孔拨动螺丝而调整圆水准器的高低。

图1-25　圆水准器校正螺丝

（4）检核原理：圆水准轴不平行竖轴时，当圆水准气泡居中，表示圆水准轴处于铅垂位置[图1-26（a）]，而竖轴对铅垂线倾斜了α角，α角也就是两轴的交角。当仪器绕竖轴转180°后[图1-26（b）]，由于竖轴仍处于倾斜α角的位置，但圆水准轴从竖轴的左侧转到竖轴右侧，这样，圆水准轴就倾斜了两倍α角，所以气泡偏离中点，也就是说，偏离的大小反映了两轴不平行误差α角的两倍。这时，转动脚螺旋，使圆气泡退回偏离中点的一半，竖轴就处于铅垂位置了[图1-26（c）]，余下的偏离部分就是圆水准轴的误差，最后改正圆水准轴线处于正确位置[图1-26（d）]。校正要反复进行多次，直到仪器旋转到任何位置，圆气泡始终居中为止。

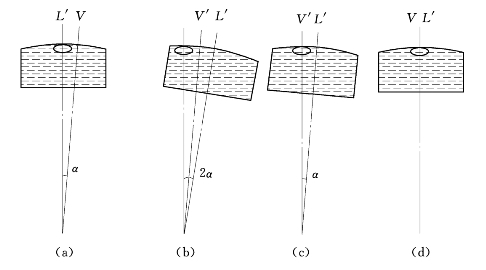

图1-26　圆水准器的校正原理

（二）十字丝横丝垂直于竖轴的检验校正

（1）检校目的：仪器整平后，使十字丝的横丝处于水平状态，即使横丝垂直仪器竖轴。

（2）检验方法：如图1-27（a）所示，将横丝一端对准远处一明显标志，旋紧制动螺旋，转动微动螺旋，如果标志始终在横丝上移动，则说明横丝水平，不需校正。若点子偏离横丝[图1-27（b）]，则应进行校正。

（3）校正方法：卸下目镜十字丝分划板间的护盖，松开压环固定螺丝（图1-28），转动十字丝环至正确位置，最后旋紧压环固定螺丝，并旋上护盖。目前不少仪器的校正方法是松动目镜座上的三个沉头螺丝，转动目镜座使十字丝处于正确位置，然后旋紧三个沉头螺丝即可。

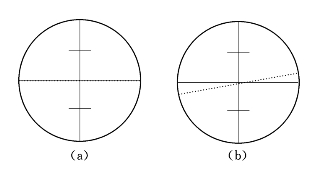

图1-27　十字丝检验

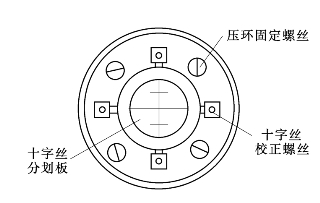

图1-28　十字丝校正螺丝

（三）水准管轴平行于视准轴的检验校正

（1）检校目的：使水准管轴平行于视准轴，当仪器水准管气泡居中时，视准轴水平，水准仪提供一条水平视线。

（2）检验方法：如图1-29（a）所示，在较平坦地面上选定相距60～80m的A、B两点，打下木桩（或安放尺垫），在木桩（或尺垫）上立水准尺。将水准仪安置于A、B的中点C，水准管气泡居中时读数为a1和b1。若水准管轴不平行于视准轴，但由于前后视距相等，视线倾斜相同，则读数a1和b1都包含同样的误差x。A、B两点间的正确高差为：(www.daowen.com)

h1=(a1-x)-(b1-x)=a1-b1

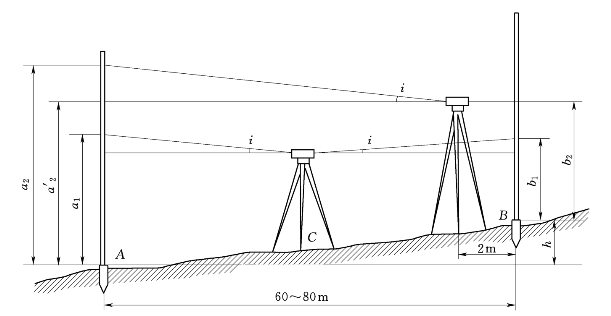

图1-29　水准管轴平行视准轴的检验

为了校核仪器在A、B中点的测量高差，在原测站位置上改变仪器高度10cm以上，再重读两尺的读数，则第二次测量高差：

当两次测量高差相差不大于3mm时，则取两次测量高差的平均值作为A、B两点间的正确高差，即

然后在离B点2～3m的地方安置仪器（图1-29），读数为a2、b2，两点间的高差为

h2=a2-b2

若h1=h2，则说明水准管轴平行于视准轴，若h1≠h2，但h1与h2之差不大于5mm或i＜20″时，对于DS3型仪器符合要求，否则需要校正。i的计算公式：

式中　D——偏站时仪器至远尺点间的距离；

ρ——1弧度的秒值，ρ=206265″。

（3）校正方法：校正方法有两种，一是校正水准管，二是校正十字丝横丝。

1）先计算出水平视线在A点尺上的正确（应）读数：。

2）转动微倾螺旋，使十字丝中丝读数从a2变为正确读数，视准轴水平。

3）由于转动微倾螺旋使中丝读数为正确读数，视准轴水平了，但是水准管气泡不居中了，此时，根据水准管气泡的偏离情况，用校正针拨动水准管目镜端的上、下两个校正螺丝（图1-30），使水准管两端的影像符合（水准气泡居中），即水准管轴平行于视准轴。

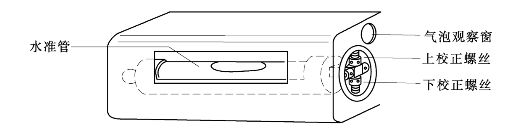

图1-30　水准管校正螺丝

（4）检查：校正后要进行检查，检查方法就是在校正时的仪器位置升高或降低仪器再次进行测量，当求出的A点尺应读数与实读数之差在允许范围内，校正结束。

校正十字丝方法：卸下十字丝分划板的外罩，用校正针拨动上、下两个校正螺丝（图1-31），横丝上下移动，使中丝对准A点尺上正确读数，视准轴水平，满足条件。校正时既要保持水准管气泡居中又要使中丝读数正确，最后旋上十字丝分划板的外罩。

图1-31　十字丝横丝校正
