LG44N221RP型无光栅机型现象分析

时间:2023-06-15 理论教育 版权反馈
【摘要】:3)若高压输出管Q416集电极电压为115V、HVD激励脉冲推动管Q413漏极电压为0V,则测量C487正端电压。4)若C487正端电压也为0V,则检查+70V回路中的R407、D440是否有异常。5)若检查发现R407熔断,则换上0.47Ω熔断电阻。7)若检查发现T402一次绕组局部短路,则更换。实际检修中因T402损坏造成不良较为常见。因此,在找到保险电阻熔断后,一定要找到熔断原因。3)T402相关电路截图如图5-1所示。

LG44N221RP型无光栅机型现象分析

【快速判断】出现此故障应按以下步骤进行判断:

1)首先测量红视放IC901R⑧脚输出电压和IC402⑤脚HV取样电压。

2)若红视放IC901R⑧脚输出电压为162V、IC402⑤脚HV取样电压为0V,则测量高压输出管Q416集电极电压和HVD激励脉冲推动管Q413漏极电压。

3)若高压输出管Q416集电极电压为115V、HVD激励脉冲推动管Q413漏极电压为0V,则测量C487正端电压。

4)若C487正端电压也为0V,则检查+70V回路中的R407、D440是否有异常。

5)若检查发现R407熔断,则换上0.47Ω熔断电阻(0.5A)。

6)若换上0.47Ω熔断电阻(0.5A)后R407又熔断,则检查供电电路中推动变压器T402、Q433是否有异常。

7)若检查发现T402一次绕组局部短路,则更换。(www.daowen.com)

实际检修中因T402损坏造成不良较为常见。

【点拨】

1)推动级+70V供电由T405的2-4绕组感应脉冲经D440、C487整流滤波后提供。

2)彩色电视机在负载电流较大的重要电路中都设有保险电阻,以防止故障扩大。因此,在找到保险电阻熔断后,一定要找到熔断原因。

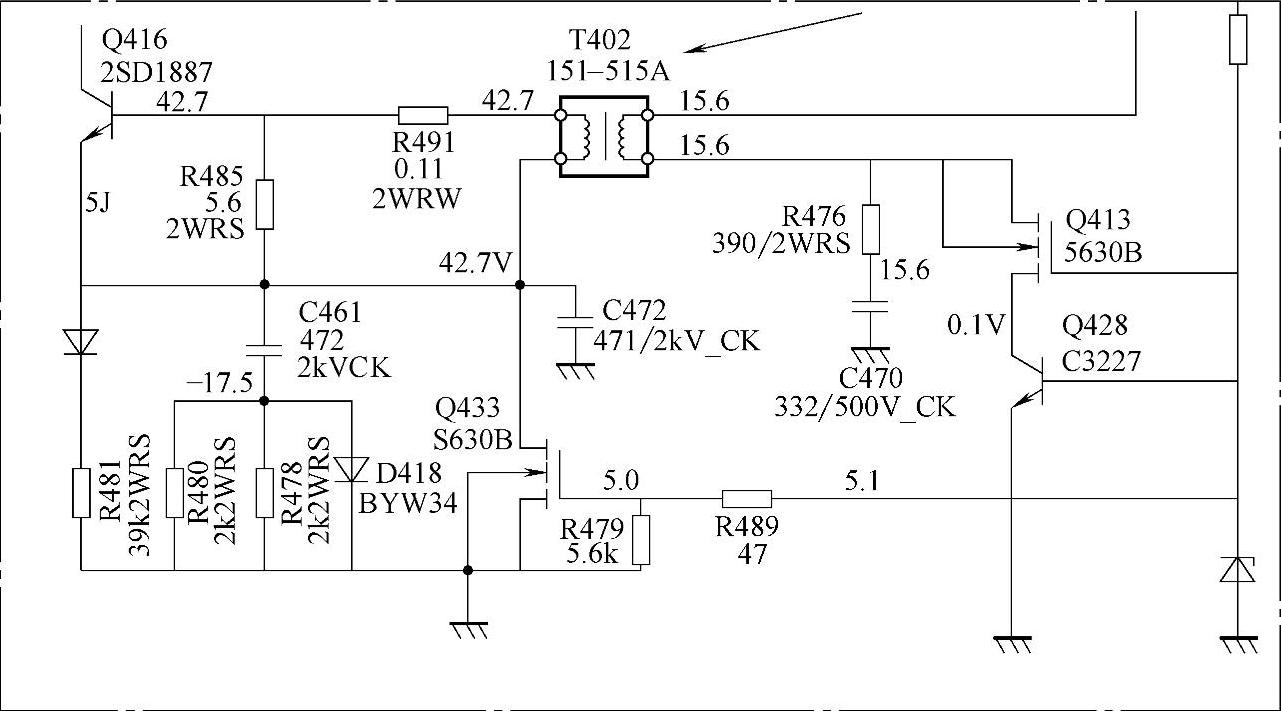

3)T402相关电路截图如图5-1所示。


图5-1 T402相关电路截图
