1.逆变器电路的组成及功能

逆变器电路是液晶电视特有的电路板，其主要功能是产生背光灯所需的交流供电电压，为液晶电视显示屏提供背光电源。通常背光灯正常工作所需的交流供电电压约为800V左右。

典型的逆变器电路主要由PWM控制芯片、升压变压器、驱动场效应管、背光灯接口等组件或元器件组成，如图4-67所示。

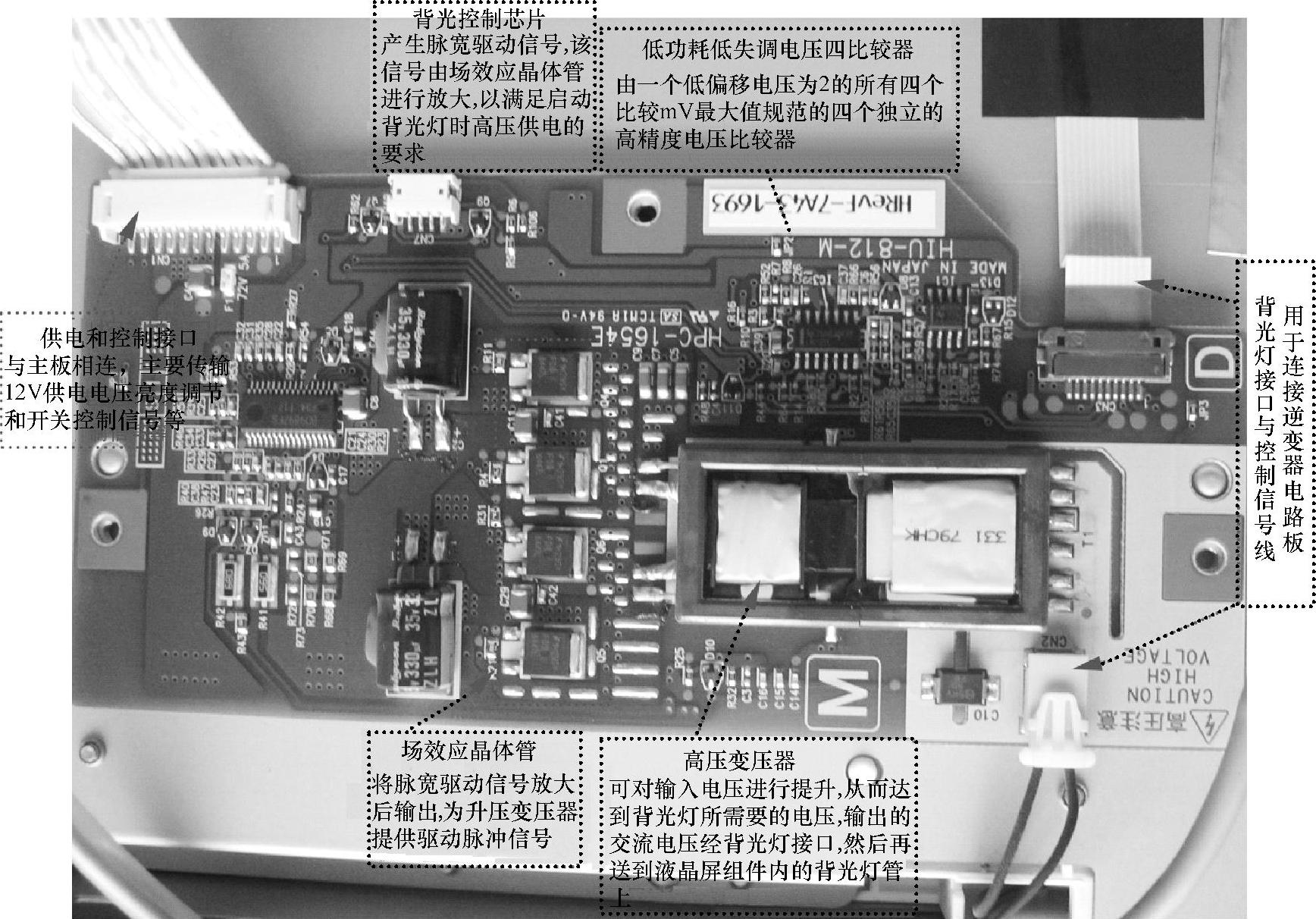

图4-67 逆变器主要元器件结构及功能组成示意图

目前，液晶电视逆变器是由屏生产厂家在出厂时装配的，液晶电视的型号不同，其逆变器电路的结构也不一样，主要有两种结构。

一种是逆变器上有多个与CCFL灯管数量相同的驱动变压器。由于每只灯管的电压和电流特性不同，用同一电压驱动所有的灯管发光会造成液晶屏亮度不均，因此，一只灯管由对应的一个变压器驱动，例如长虹LT26410型液晶电视逆变器电路就采用这种结构，如图4-68所示。

另一种是逆变器上只有一个变压器或两个对称的变压器，驱动点亮全部并联的EEFL灯管。例如康佳LC32CS11型液晶电视机的逆变器电路就是采用这种结构，如图4-69所示。

2.逆变器电路原理分析

概括地说，逆变器电路的工作原理就是在电视机开机的瞬间，微处理器向逆变器电路输出启动控制信号，逆变器进入工作状态后，将开关电源送来的12V或24V直流电压经开关振荡电路变成几十千赫兹的脉冲电压，再经升压电路处理后，为背光灯管供电，使背光灯管正常发光。

下面以创维19S19IW型液晶电视逆变器电路为例，对液晶电视逆变器电路原理进行分析。该机逆变器电路原理如图4-70所示。该电路核心器件为PWM控制芯片OZ9938GN，其内部功能电路框图如图4-71所示。(www.daowen.com)

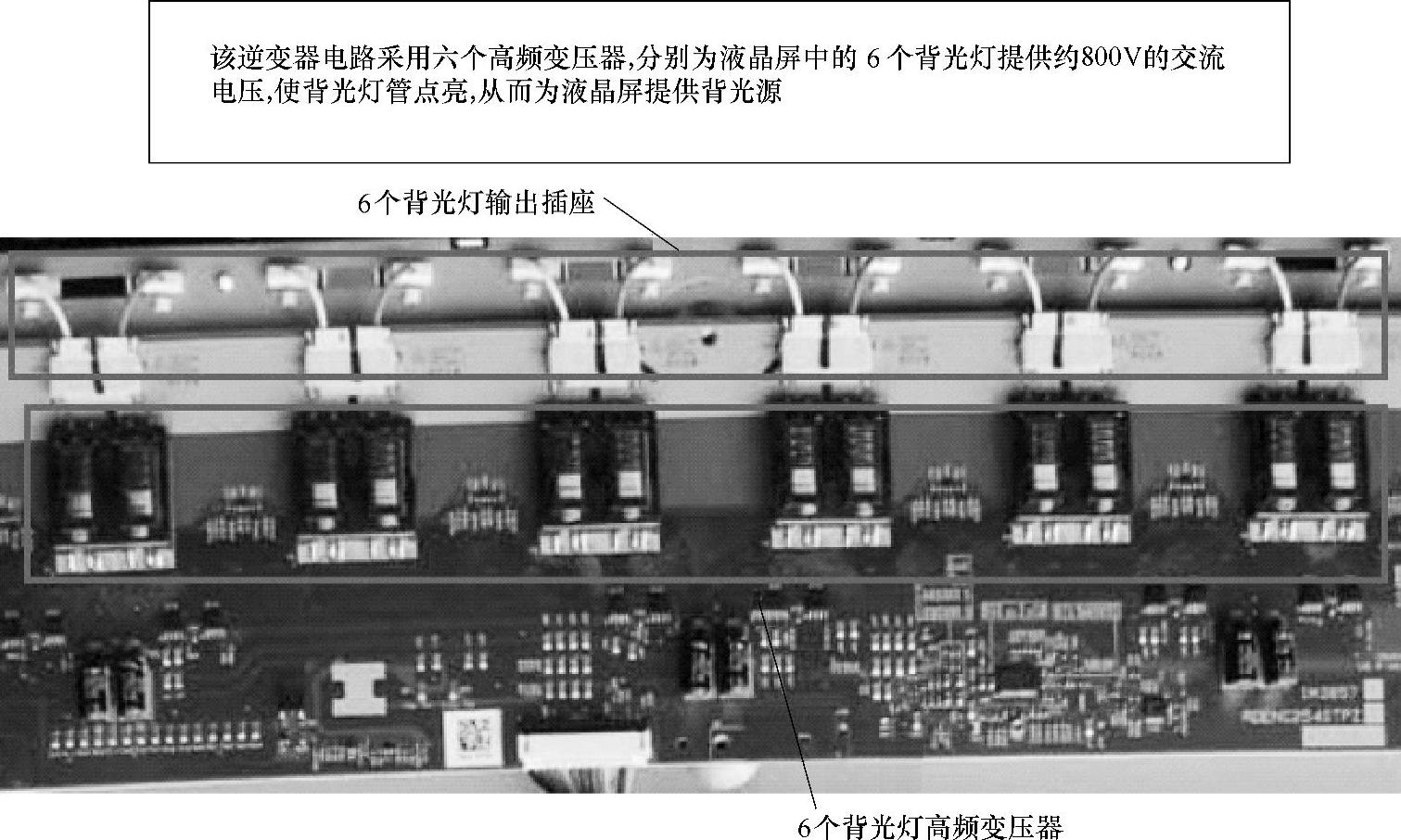

图4-68 逆变器采用多个背光灯高频变压器结构组成图

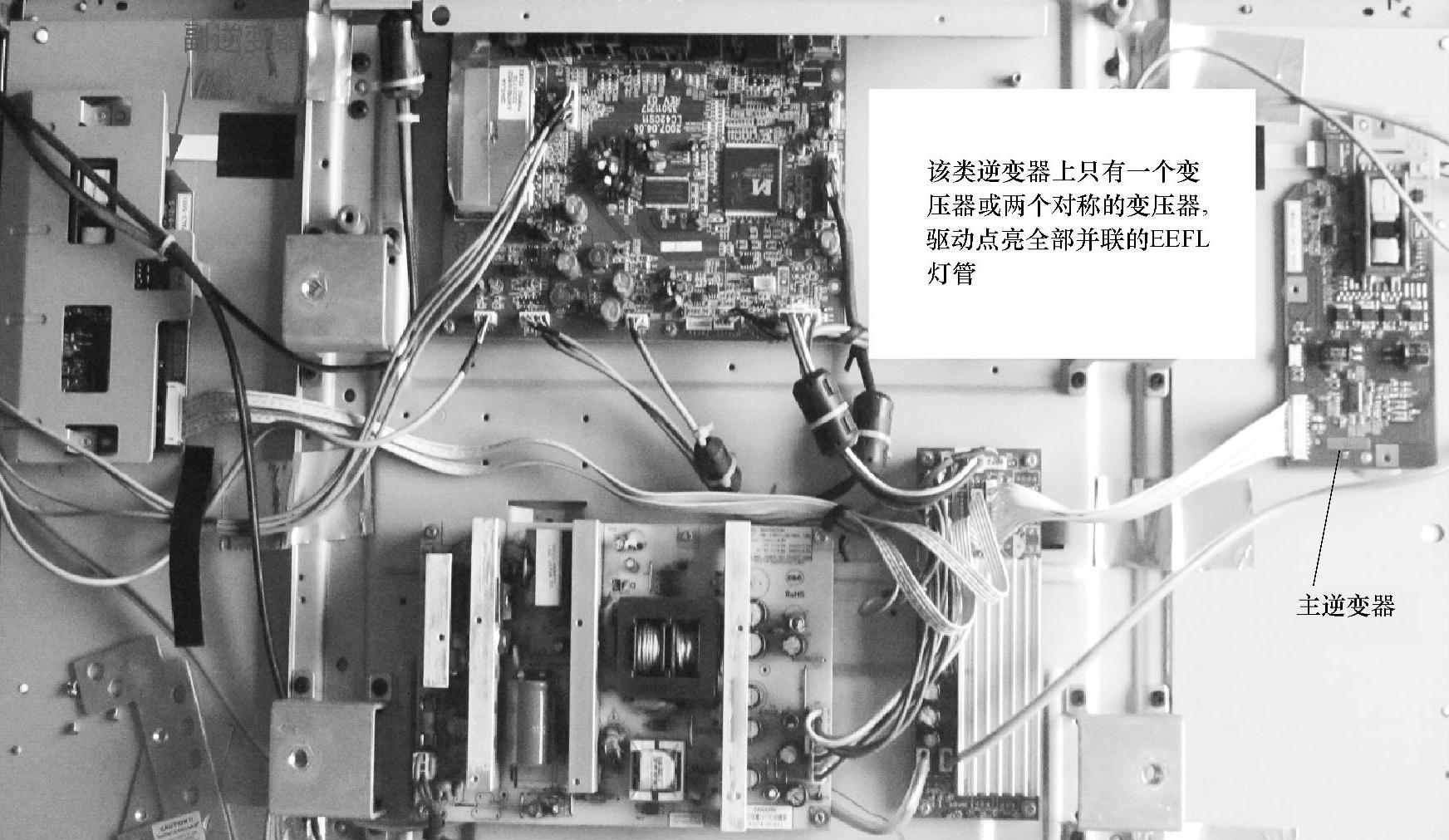

图4-69 采用两个对称的逆变器结构组成

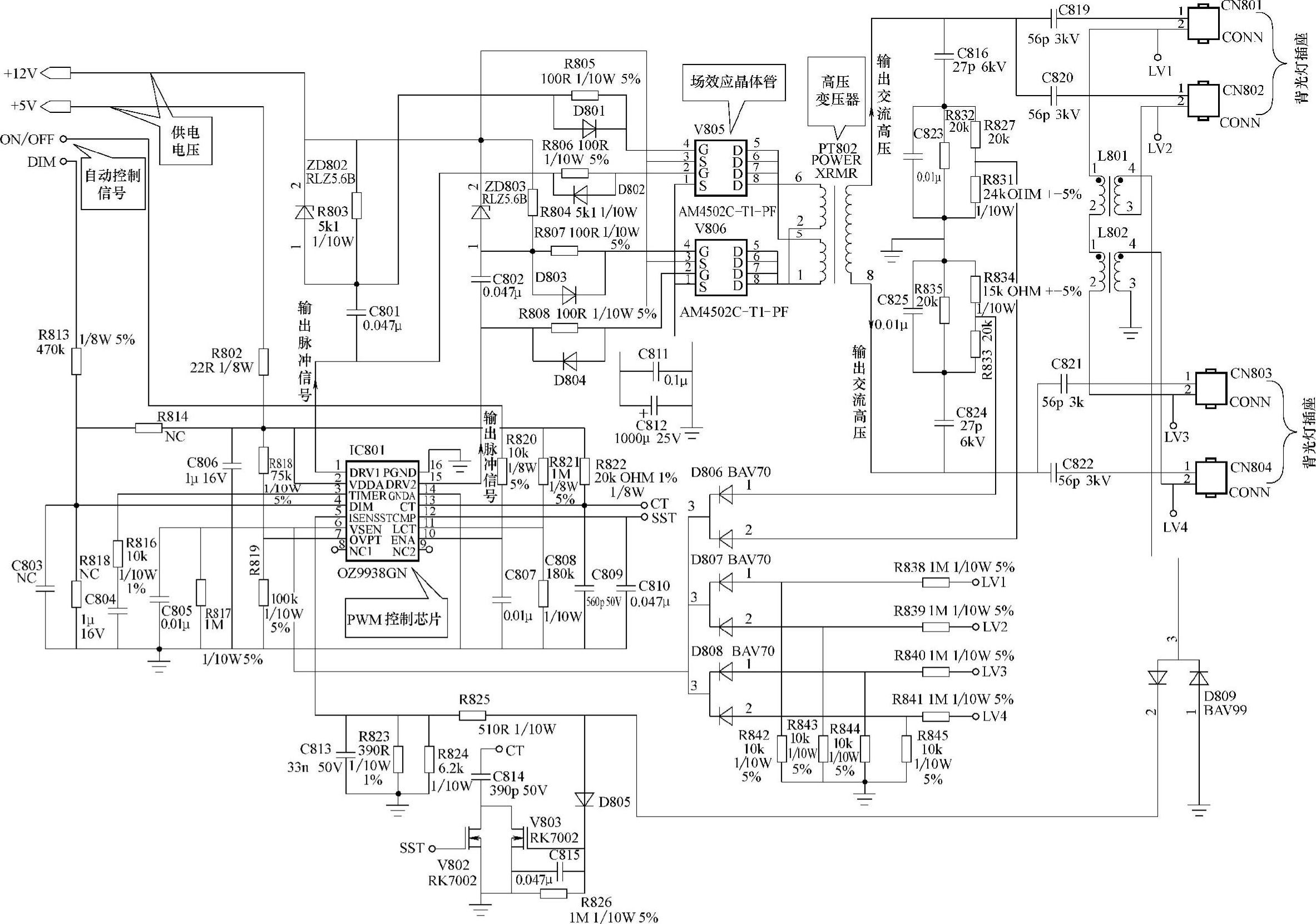

图4-70 创维19S19IW型液晶电视逆变器电路原理图

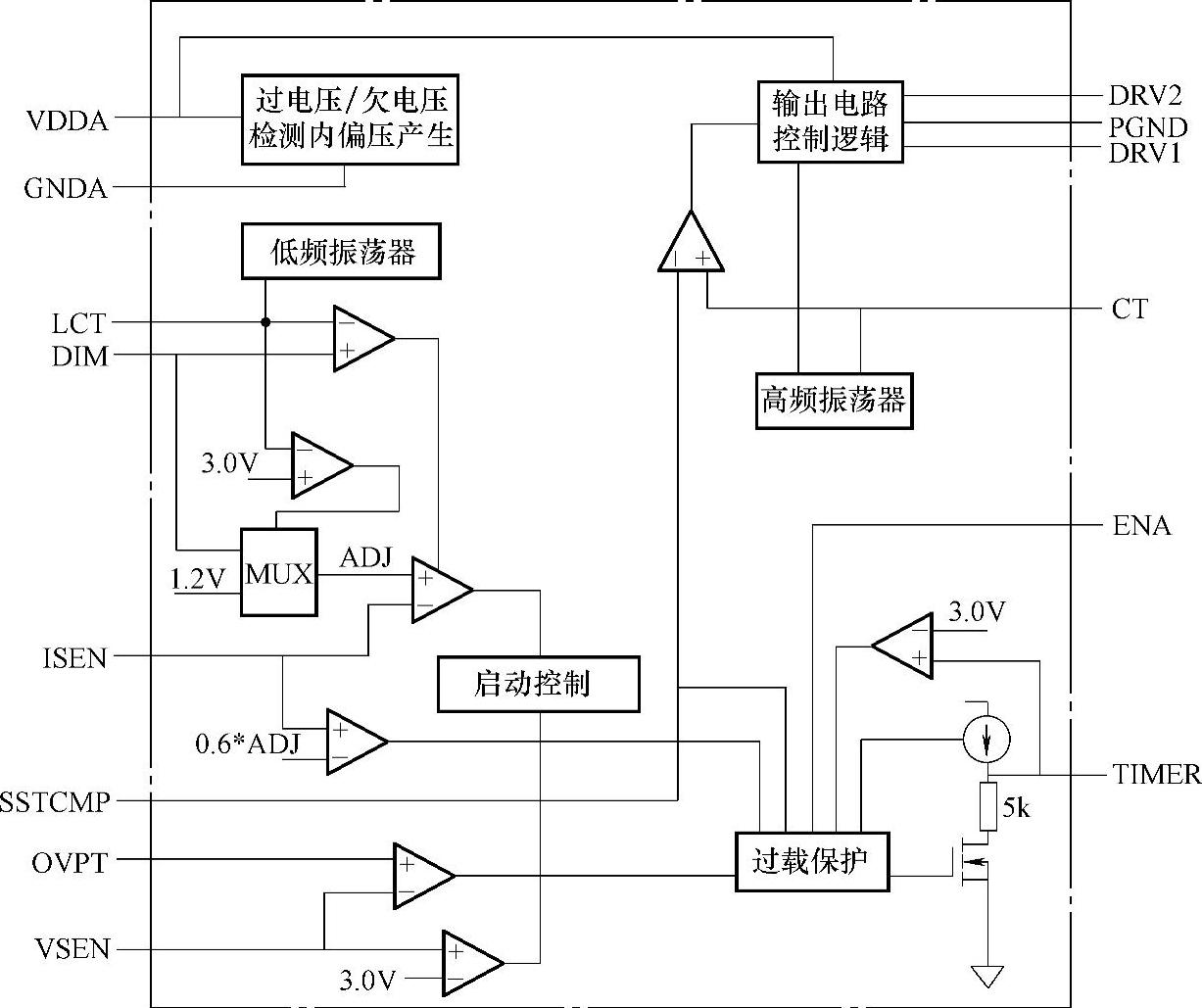

图4-71 PWM控制芯片OZ9938GN内部功能电路框图

该机逆变器电路工作流程是：在电视机开机瞬间，由电源板送来的直流12V和5V的供电电压为逆变器电路供电，同时，由微处理器向逆变器电路输出启停控制信号（ON/OFF），经阻尼元器件后，从PWM控制芯片IC801的⑩脚进入；5V电源加至PWM控制芯片IC801的②脚供电，启动IC801，从该芯片的①和⑮脚输出脉冲信号，分别为场效应晶体管V805、V806的栅极提供脉冲信号；PWM信号经场效应晶体管V805、V806后，分别从其漏极输出放大后的驱动信号，该信号加到升压变压器PT802一次绕组的⑥脚、②脚和⑤脚、①脚上，由升压变压器将场效应晶体管输出的信号电压升高；升高后的交流电压（约700～800V左右）由升压变压器PT802的二次绕组⑦脚和⑧脚输出，经灯座CN801～CN804输出，同时为四只灯管供电。
