1.电源电路组成及功能

液晶电视电源电路的功能是将市电交流220V电压经滤波、整流、降压和稳压后，输出一路或多路为其他各功能电路工作所需的低压直流电压。

液晶电视中通常采用开关电源，不同品牌或机型其开关电源的结构也不尽相同。图4-59、图4-60所示为长虹LT系列（适用于32510/32519/37510等机型）液晶电视开关电源板正、反面电路结构组成图。

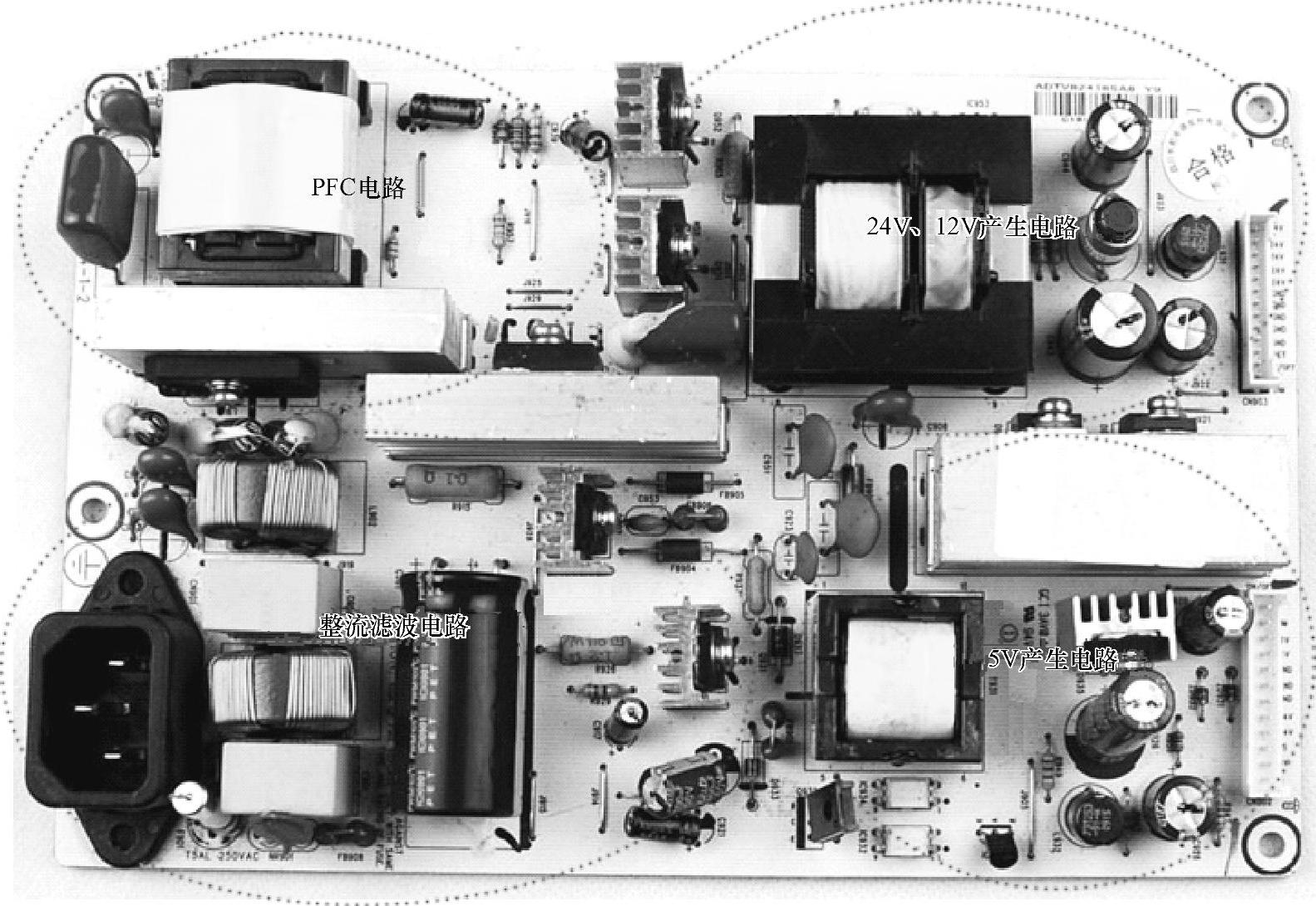

图4-59 长虹LT系列液晶电视开关电源板正面电路部分组成

长虹LT系列开关电源是一种复合型开关电源组件。其内部电路主要由整流滤波电路、PFC电路、5V产生电路，以及24V、12V产生电路四部分组成。其中，由中国台湾通嘉公司的L6599D组成主开关电源；由厚膜集成电路LD7522PS组成副开关电源；由飞兆半导体公司的有源因数校正器FAN7529MX组成PFC电路。

2.开关电源电路原理分析

液晶电视采用的开关电源分很多种类型，就算相同品牌液晶电视的开关电源，因采用的方案不同，其开关电源电路原理也不尽相同。但不管哪种结构形式的开关电源，最终功能都是将市电交流220V电压经滤波、整流、降压和稳压后，输出多路为其他各功能电路工作提供所需的低压直流电压。

例如，采用L6599D+UCC28051方案的开关电源正常情况下共输出四组电压，即供逆变器使用的24V/5.5A工作电压；供伴音集成电路使用的24V/2.5A工作电压；供小信号处理电路使用的5V/4A工作电压；供主板待机电路使用的5VSTB/1A工作电压。

L6599D+UCC28051方案的开关电源是长虹液晶电视普遍采用的电源方案。在长虹LS12型机心、LS15型机心中的很多机型中，其开关电源都采用该方案。

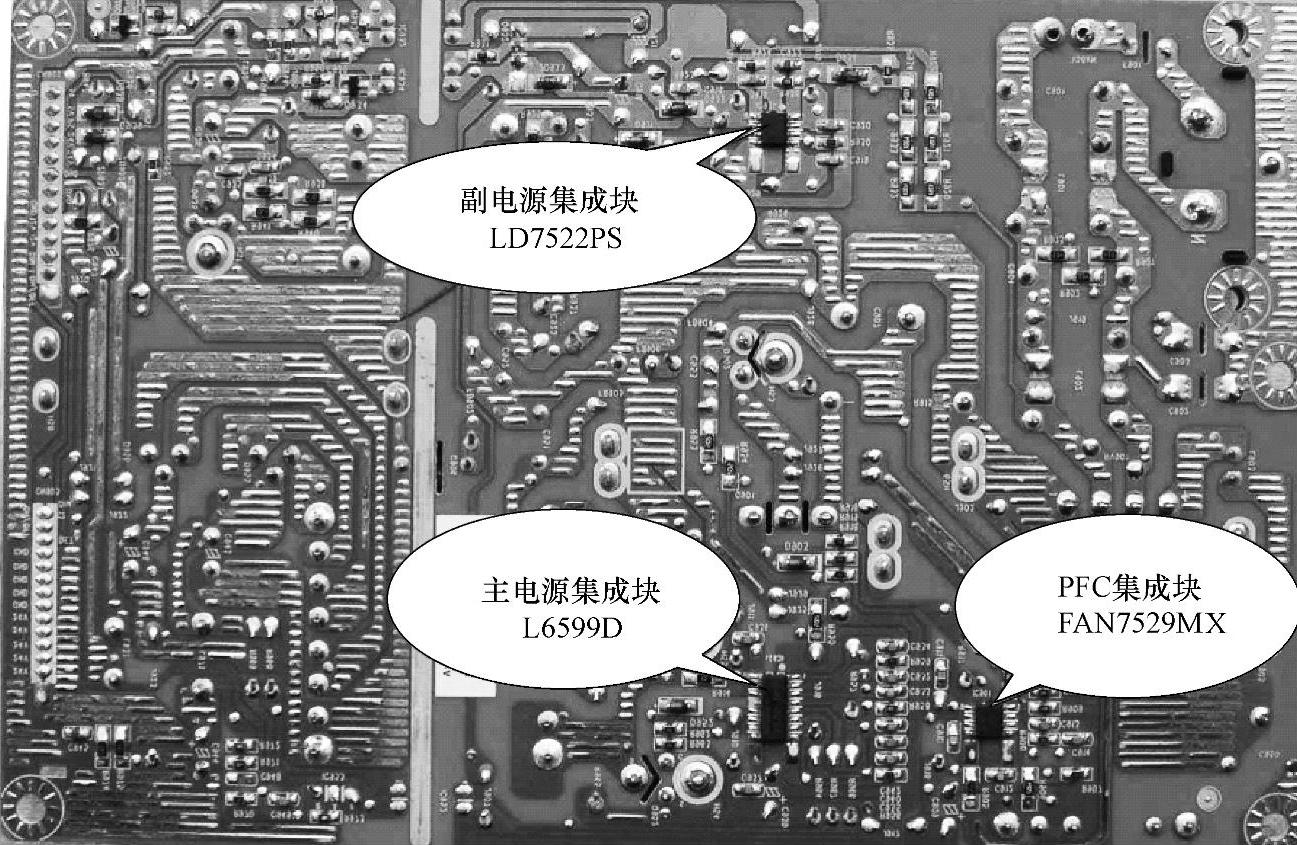

图4-60 长虹LT系列液晶电视开关电源背面集成电路组成

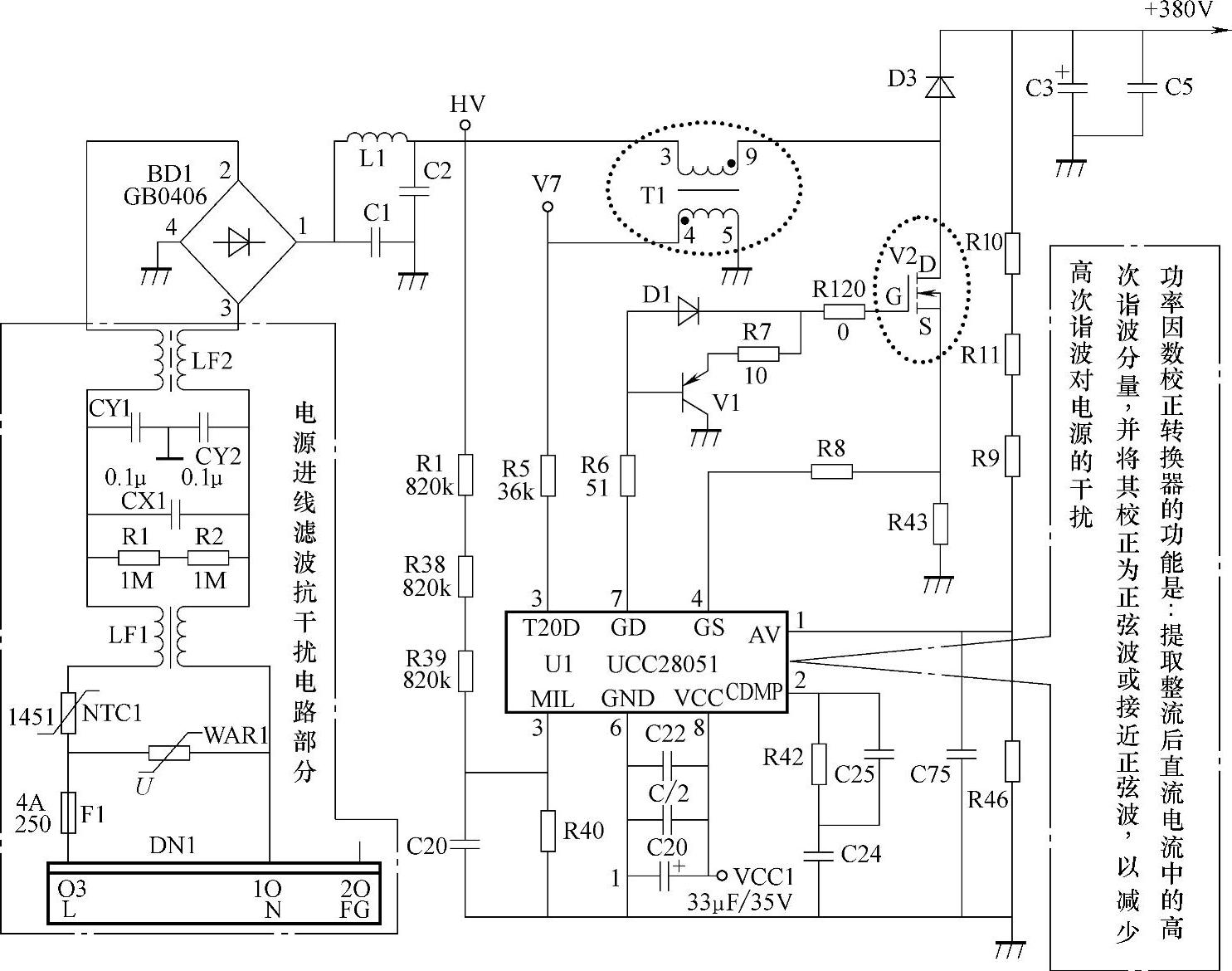

图4-61 电源进线滤波抗干扰电路及PFC电路分析

采用L6599D+UCC28051方案的开关电源的内部电路结构与大多数开关电源类似，通常由电源进线滤波抗干扰电路、PFC电路、副开关电源电路、主电源电路四部分组成。

（1）电源进线滤波抗干扰电路及PFC电路原理分析

采用L6599D+UCC28051电源方案，电源进线滤波抗干扰电路及PFC电路相关原理如图4-61所示。

电源进线滤波抗干扰电路的作用是增强电视机的电磁兼容性。该电路具有双向性，一方面，可以抑制高频干扰进入电视，确保电视机正常工作；另一方面，可抑制开关电源产生的高频干扰，从而防止高频脉冲进入电网干扰其他电气设备。

PFC电路又称功率因数校正电路，该电源方案采用的是有源PFC电路，主要由功率因数校正转换器集成电路UCC28051、晶体管V1、场效应管V2、变压器T1组成。UCC28051是其核心组成部分，它实际是一个AC-DC转换器，主要作用是提取整流后直流电流中的高次谐波分量，然后将其校正为正弦波或接近正弦波，从而抑制了整流后高次谐波分量，以减少高次谐波对电源的干扰。图4-62所示为UCC28051内部功能电路框图。

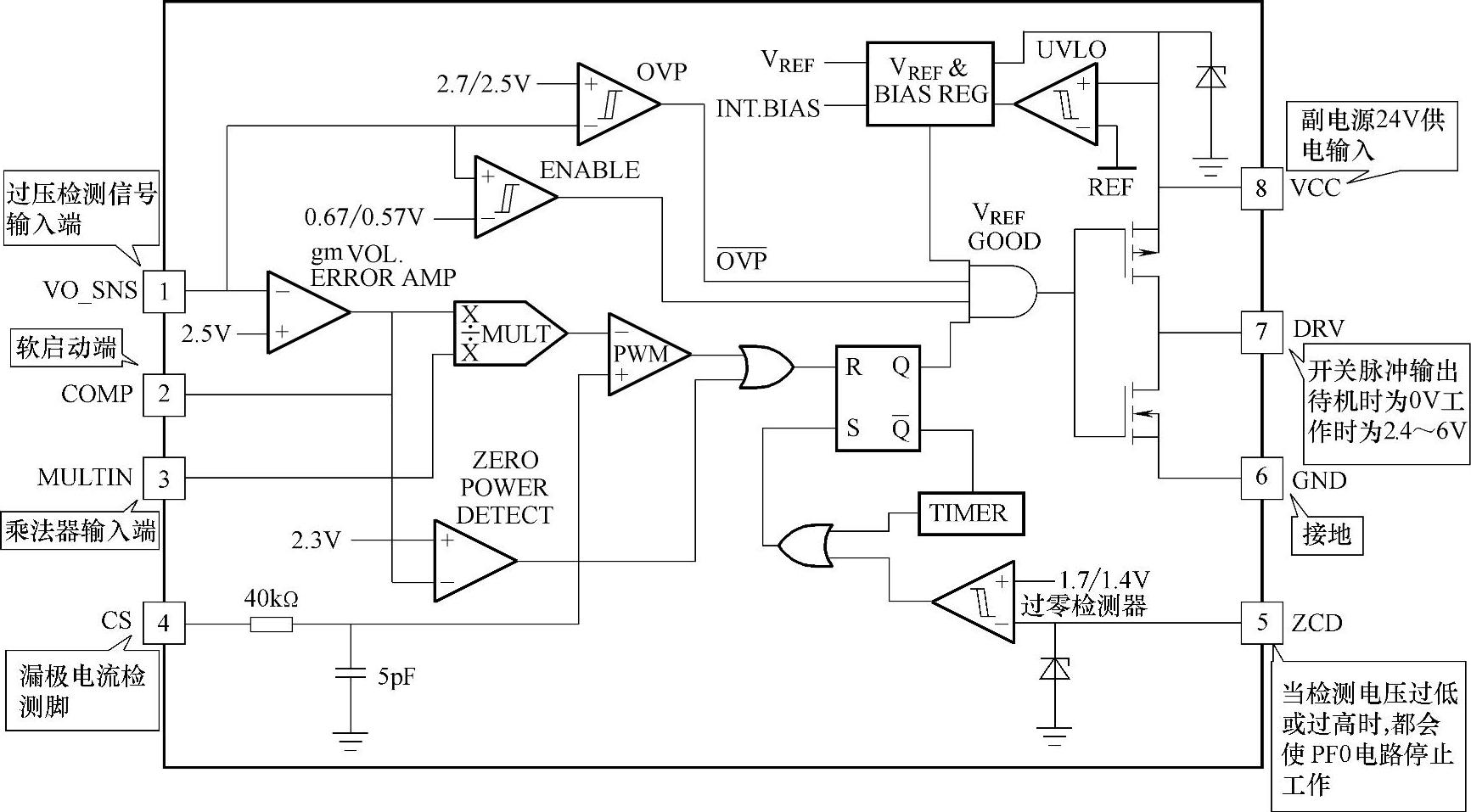

图4-62 功率因数校正转换器UCC28051内部功能电路框图

功率因数校正电路的作用就是：提取整流后直流电流中的高次谐波分量，将其校正为正弦波或接近正弦波，以减少高次谐波对电源的干扰，从而输出一个380V的直流电压以提供给主电源电路中的开关电源控制器芯片L6599D使用。

当二次开机后，主板即会发出高电平开机指令，经一系列处理后，所形成的电压加到UCC28051的③脚，此时UCC28051内部电路开始振荡，输出信号控制Q1和Q2。当Q2导通时，T1开始储存能量；当Q2截止时，300V和T1所储存能量经D3整流，经C3、C5滤波后，在C3上得到一个380V的直流电压，供L6599D使用。

（2）副开关电源电路原理分析

电视机待机时，处在节能状态，此时，主电源不工作。副开关电源的作用是，当电视机处于待机时，给控制系统提供一个5V的电压。

副电源电路主要由开关变压器T3、5V待机振荡IC（U4）、三端精密稳压器U3、U5、光耦PC2、PC5以及其他相关电路及元器件组成。副电源电路原理如图4-63所示。该电路工作流程可分为启动供电工作过程、稳压电路工作过程、过电压保护电路工作过程。

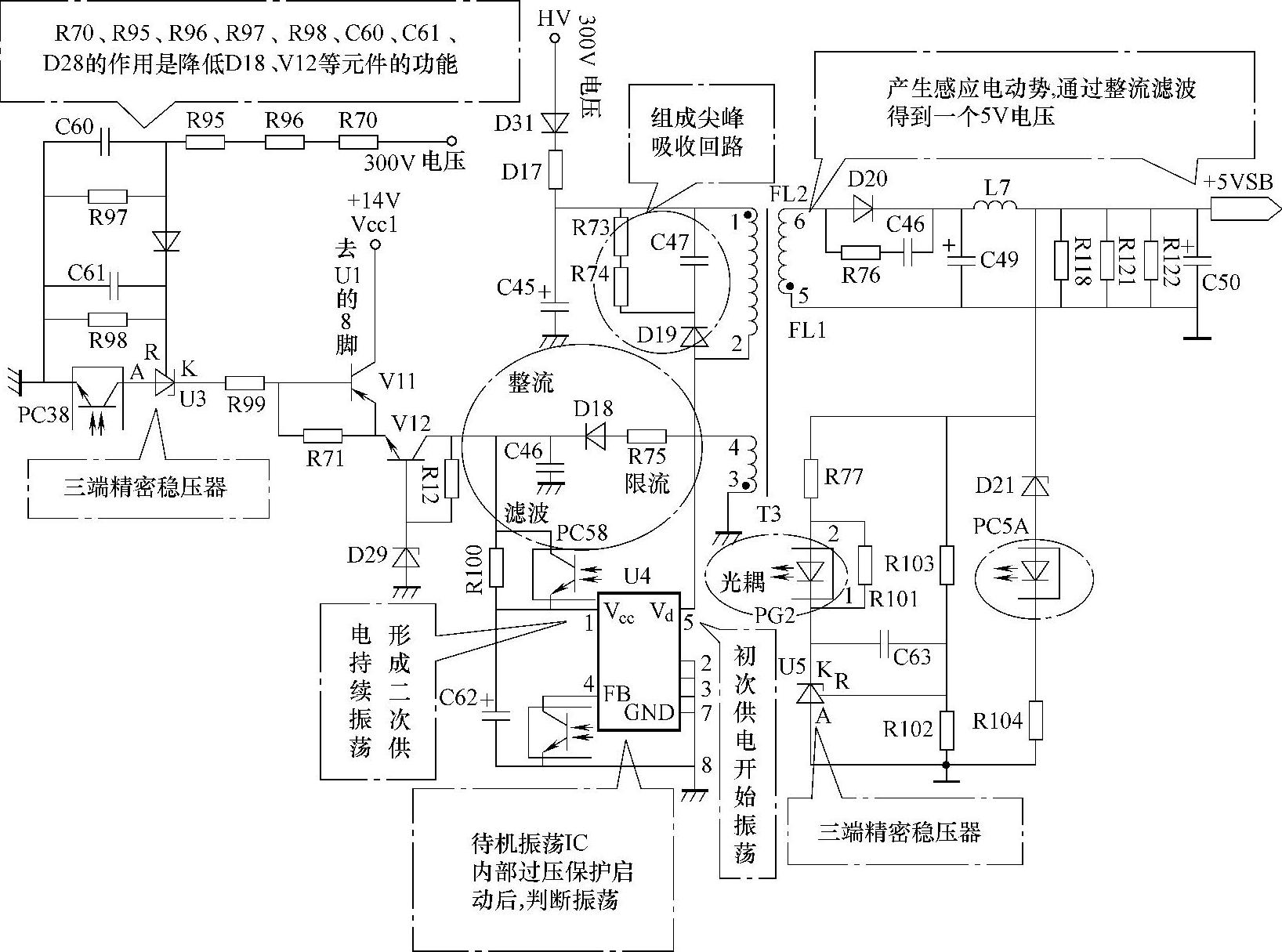

图4-63 副开关电源电路原理分析(www.daowen.com)

具体原理如下：

启动供电工作过程由四路电路组成。第一路是经整流、滤波电路产生的300V电压，通过D31、D17、C45及变压器T3的1-2绕组加到5V待机振荡IC（U4）⑤脚内部MOS管的漏极，此时U4开始初次振荡，使T3的1-2绕组产生电流通过。同时T3的3-4绕组由于互感产生感应电动势，经R75限流、D18整流、C46滤波后，经R100加到U4的①脚再次提供一个稳定的供电，使U4持续进行振荡，而使T3的5-6绕组上也产生一感应电动势。经D20整流、C49、L47、C50滤波后，最后得到一个5V电压。

第二路是由C47、D19、R73、R74组成尖峰吸收回路，以保护U4内部的调整管。

第三路是经R75限流、D18整流、C46滤波后的另一路电压被送到V12的集电极，使V12输出一稳定的电压。

第四路是由整流、滤波产生的300V电压，经R70、R95、R96、R97分压，经D28整流，C61滤波后，加到三端精密稳压器U3的R端，以实现二次开机。开机后，PC3工作，使V11导通，并输出稳定的+14V VCC1电压，加到U1的⑧脚为功率因数校正转换器启动供电。

稳压电路的工作过程是：当+5V SB电压升高时，经取样电阻R103、R102分压到U5的R端和K端的电压下降，同时，经电阻R77加到光耦PC2①脚的电压升高，PC2②脚的电流变大，PC2内部晶体管的导通增强，U4④脚的电压下降，其内部的控制电路控制MOS管提前截止，从而使输出电压下降，以达到稳压的作用。

过电压保护电路工作过程是：当5V电压过高时，D21导通、PC5内部晶体管导通，经D18整流、C46滤波后的电压直接加到U4的①脚，使该脚电压升高而启动U4内部的过电压保护，从而关断U4的振荡，使其停止输出，达到有效保护其他电路的目的。

（3）主电源电路原理分析

该电源方案的主电源采用开关电源控制芯片L6599D。其芯片内含高频振荡器，最高频率可达500kHz。L6599D内部功能电路框图如图4-64所示。

图4-64 开关电源控制芯片L6599D内部功能电路框图

与副电源电路一样，主电源电路的工作流程可分为启动供电工作过程、5V电压工作过程、过电流保护电路工作过程、过电压保护电路工作过程。相关电路原理如图4-65、图4-66所示。

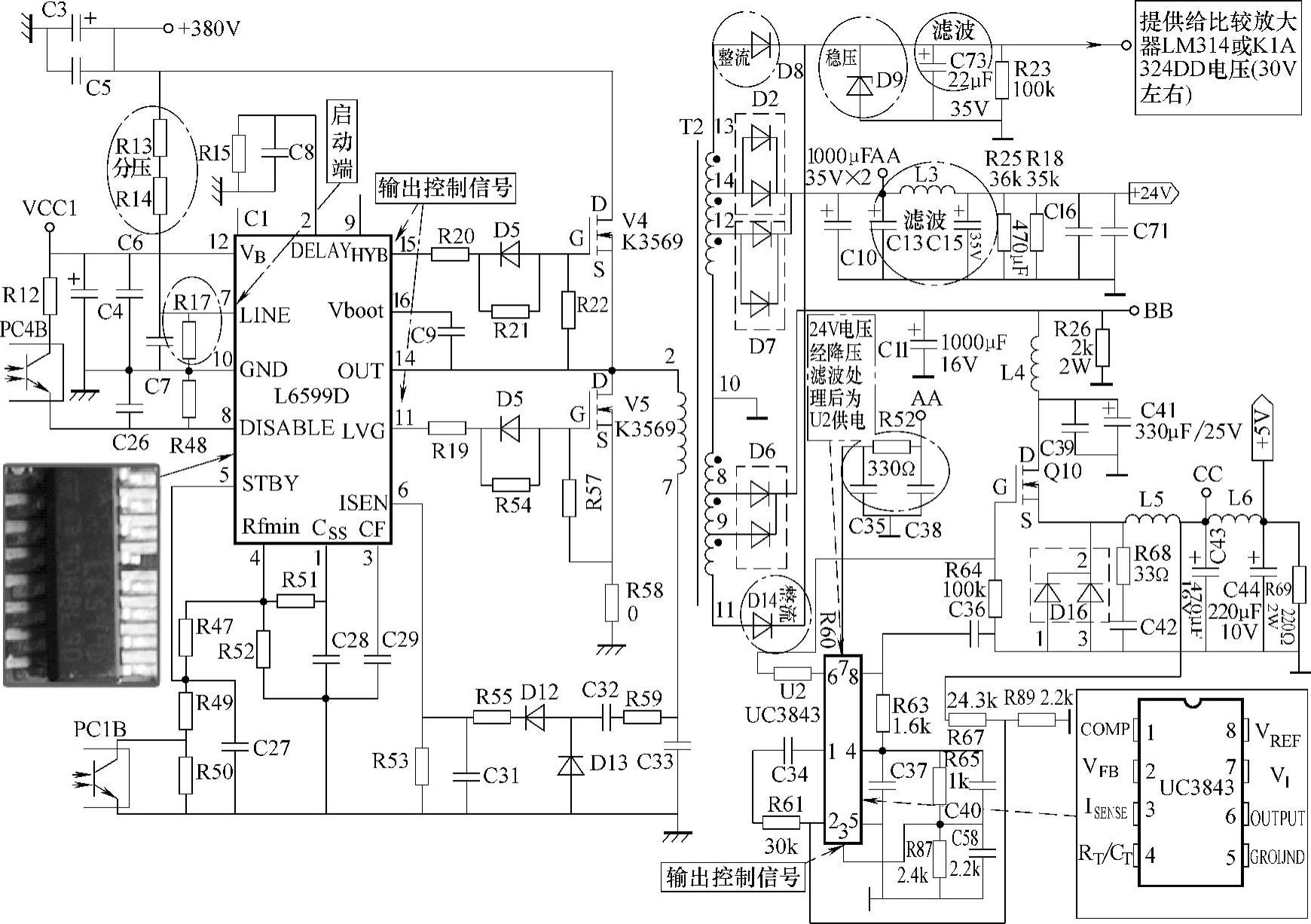

图4-65 主电源电路原理分析

具体工作原理如下：

1）启动供电工作过程。二次开机后，V11集电极输出的+14V。Vcc1电压被送到IC1（L6599D）的⑫脚。然后经功率因数校正电路产生的380V电压，经R13、R14、R17分压后，得到启动电压并加到IC1的启动端⑦脚，使IC1开始振荡。

IC1振荡后，内部产生的控制信号从⑮脚和⑪脚分别输出送到MOS管V4和V5的栅极，使它们交替工作。T2的二次侧12-13绕组产生的感应电压，经双向整流二极管D2、D7整流，再经C10、C13、C15、L3等元器件滤波后，加到V10的漏极。

T2的二次侧11-13绕组产生的感应电经D14、D8整流，经C73滤波，经D9稳压后，得到30V左右电压，给ICS1（LM314或KIA324）供电。

【点拨】

采用L6599D+UCC28051方案的开关电源，部分电视机的电源电路中，二次开机后，V11集电极输出的14V Vcc1电压，需经R17降压产生12V Vcc2供给IC1的○⑰⑫脚，然后再经功率因数校正电路处理后，加到IC1的启动供电端，完成启动供电任务。

2）5V电压工作过程。5V电压的形成由U2（UC3843）来完成。具体形成过程是：12V电压经电感L4加到V10的漏极。+24V电压经R62降压，C38、C35滤波后加到U2的⑦脚，为U2提供工作电源，U2振荡后，产生的控制信号从③输出，对V10的导通和截止进行控制。经双向整流二极管D16整流，经L5、C43、L6、C44滤波后产生5V电压。该电压又经稳压取样电阻R67和R89分压，最后加到U2的②脚。

3）过电流及过电压保护电路工作过程。过电流及过电压保护电路由比较放大器ICS1（LM324）及外围电路构成，保护原理是通过关断LM324的振荡，停止24V、12V、5V的电压输出，以形成过电流或过电压保护。过电流保护电路工作过程如下：

24V电压和比较信号分别经R80、R83，通过②和③脚进入比较器LM324内部，当24V电压升高时，通过比较后使①脚的电位升高，使D23导通，输出电压经R111加到稳压二极管D15的阴极，使D15反向击穿，V13导通，光耦PC4内发光管的发光增加，内部晶体管的导通增强，从而使IC1(88)脚的电压升高，从而关断IC1的振荡，使其无24V、12V、5V电压输出，形成过电流保护。

过电压保护电路工作过程是：当5V电压升高时，ZD2反向导通，D25导通，经R88加到V13的基极致V13导通，而使光耦PC4内发光管的发光增加，其内部晶体管的导通增强，使IC1的⑧脚电压升高，IC1停振，也就关断了24V、12V、5V电压的输出，形成过电压保护。

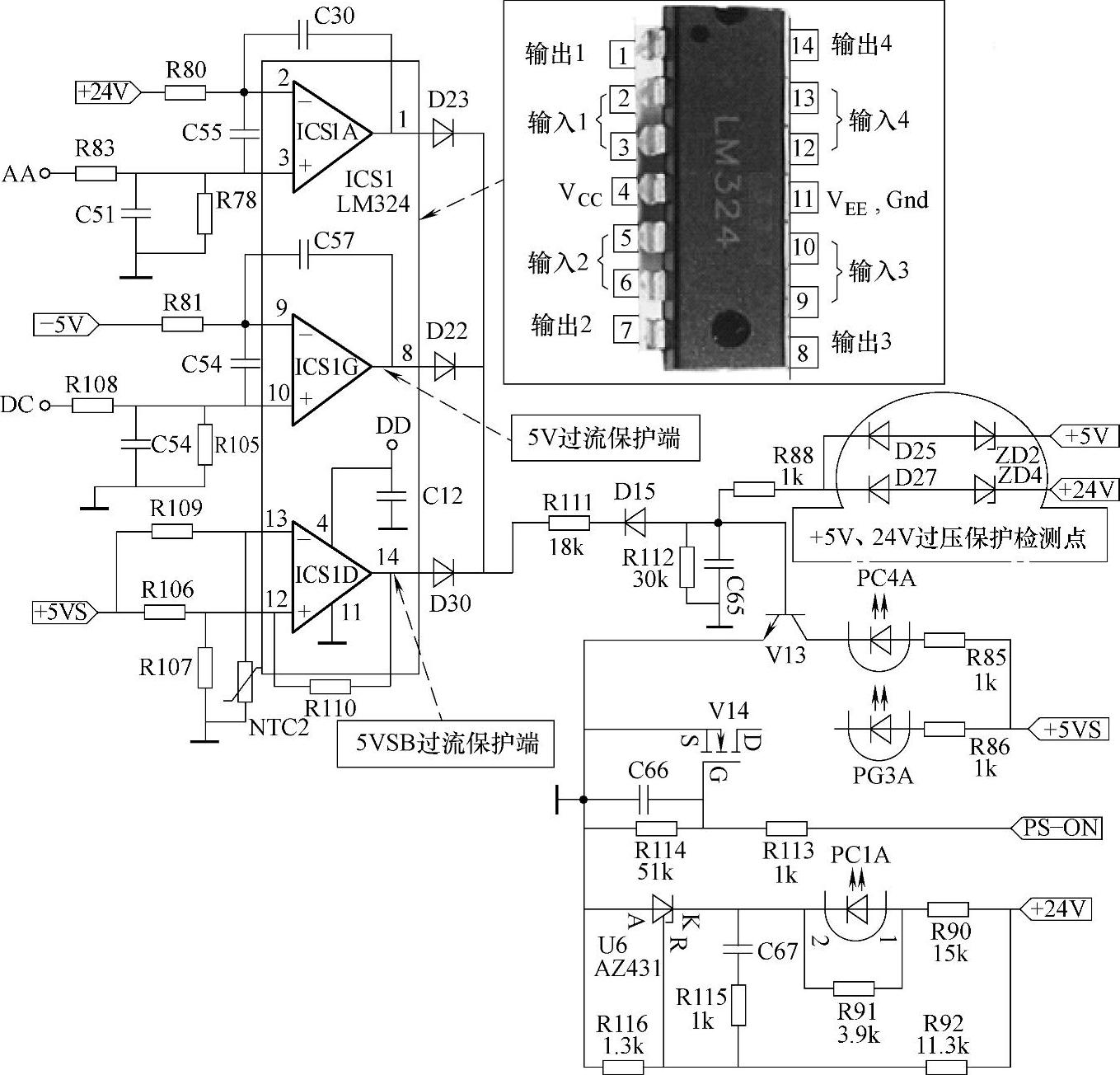

图4-66 主电源电路原理分析
