1.系统控制电路组成及功能

系统控制电路是液晶电视的指挥中心，液晶电视显示视频、图像信号、发出声音信号，都是由系统控制电路根据输入的人工指令进行控制实现的。系统控制电路一般情况下安装在信号处理板上，典型液晶电视系统控制电路主要由微处理器、谐振晶体、用户存储器、程序存储器、控制按键和其他外围元器件构成。

图4-49所示为康佳LC32CS11型液晶电视系统控制电路结构组成示意图。该机的微处理器集成到数字图像/音频处理器的内部，制成了超大规模的集成电路。微处理器根据人工指令，输出各种控制信号，送往不同的电路中进行控制。

图4-49 康佳LC32CS11型液晶电视系统控制电路结构组成示意图

2.系统控制电路原理分析

下面以长虹LS10型机心液晶电视机控制系统电路为例，对液晶电视的系统控制电路原理进行分析。

长虹LS10型机心液晶电视系统控制电路主要由核心电路U800（MM502）组成。MM502内置8051内核及128KB的可编程ROM，支持数字信号输入，可直接进行在线编程。与其有关的其他外围电路包括U801（24LC04）、U802（24LC032）、U803（SST25VF52）。

MM502正常工作必需满足三个基本条件，即供电电路、复位电路、时钟振荡电路均应正常。其电路原理如图4-50所示。

图4-50 MM502正常工作三个基本条件电路原理分析图

由MM502构成的长虹LS10型机心液晶电视控制系统是整机的指挥中心，负责整机工作的协调和控制，其余电路在其控制下有条不紊地工作。具体对各电路的控制原理如下：

（1）存储器电路控制原理

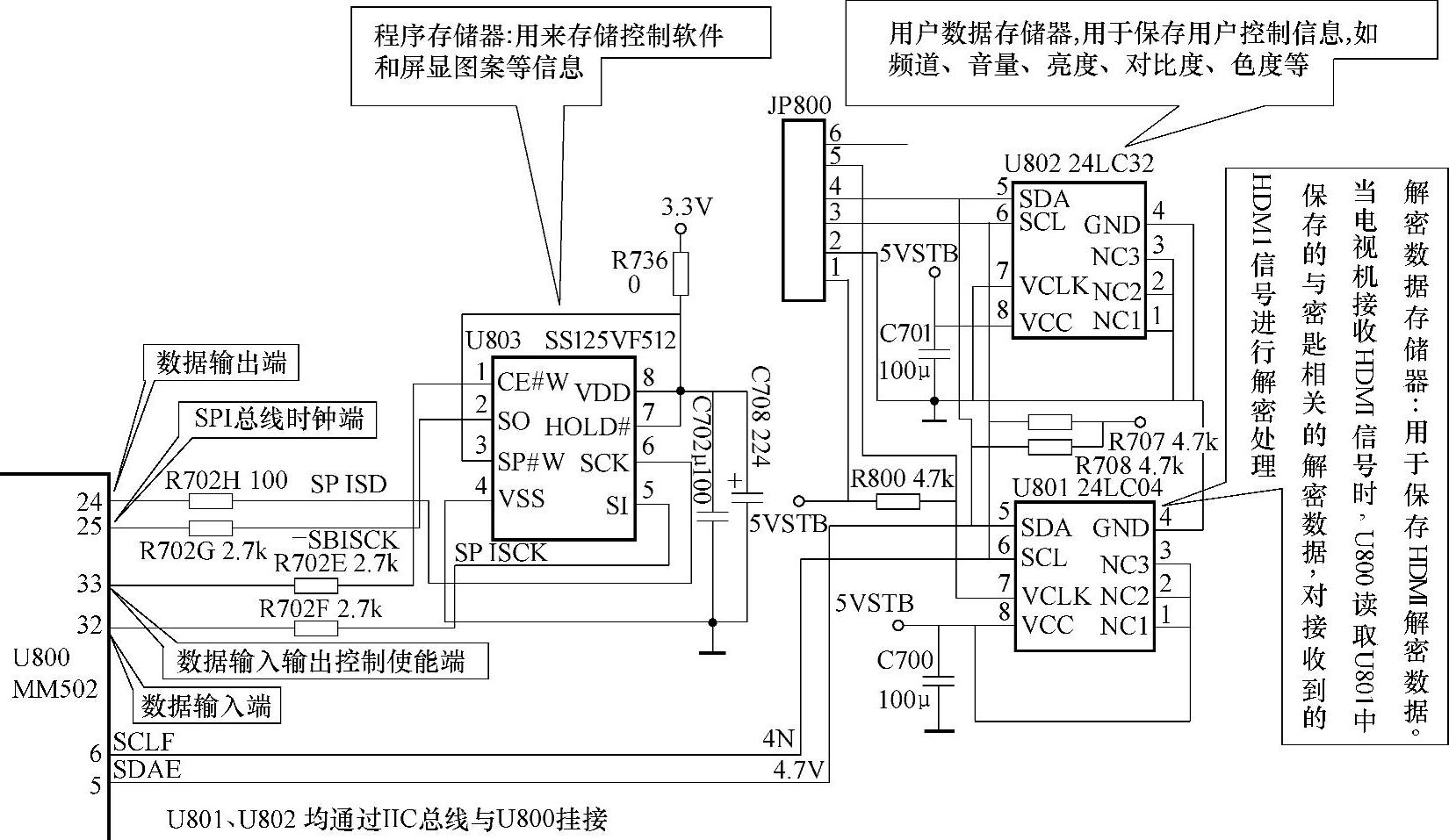

该机型系统控制电路分别接有U801（24LC04）、U802（24LC32）、U803（SS125VF512）三个存储器，它们在MM502的控制下来实现各种存储工作任务，如图4-51所示。

图4-51 存储器电路控制原理分析图

【点拨】

该机心液晶电视，存储器U801保存的数据决定整机能否接收HDMI信号；而程序存储器SST25VF512为专用IC，需写入软件才能使用，若该存储器不安装，整机能工作，但会出现工作不正常。因此，当出现整机工作不正常故障时，应检查该存储器电路。

（2）面板输入与遥控输入电路控制原理

长虹LS10型机心MM502的㉖、㉗引脚为面板按键输入电路控制端。其信号脚⑯、⑲为遥控输入电路控制端。具体控制功能如图4-52所示。

图4-52 面板输入与遥控输入电路控制原理分析图

（3）指示灯电路控制原理

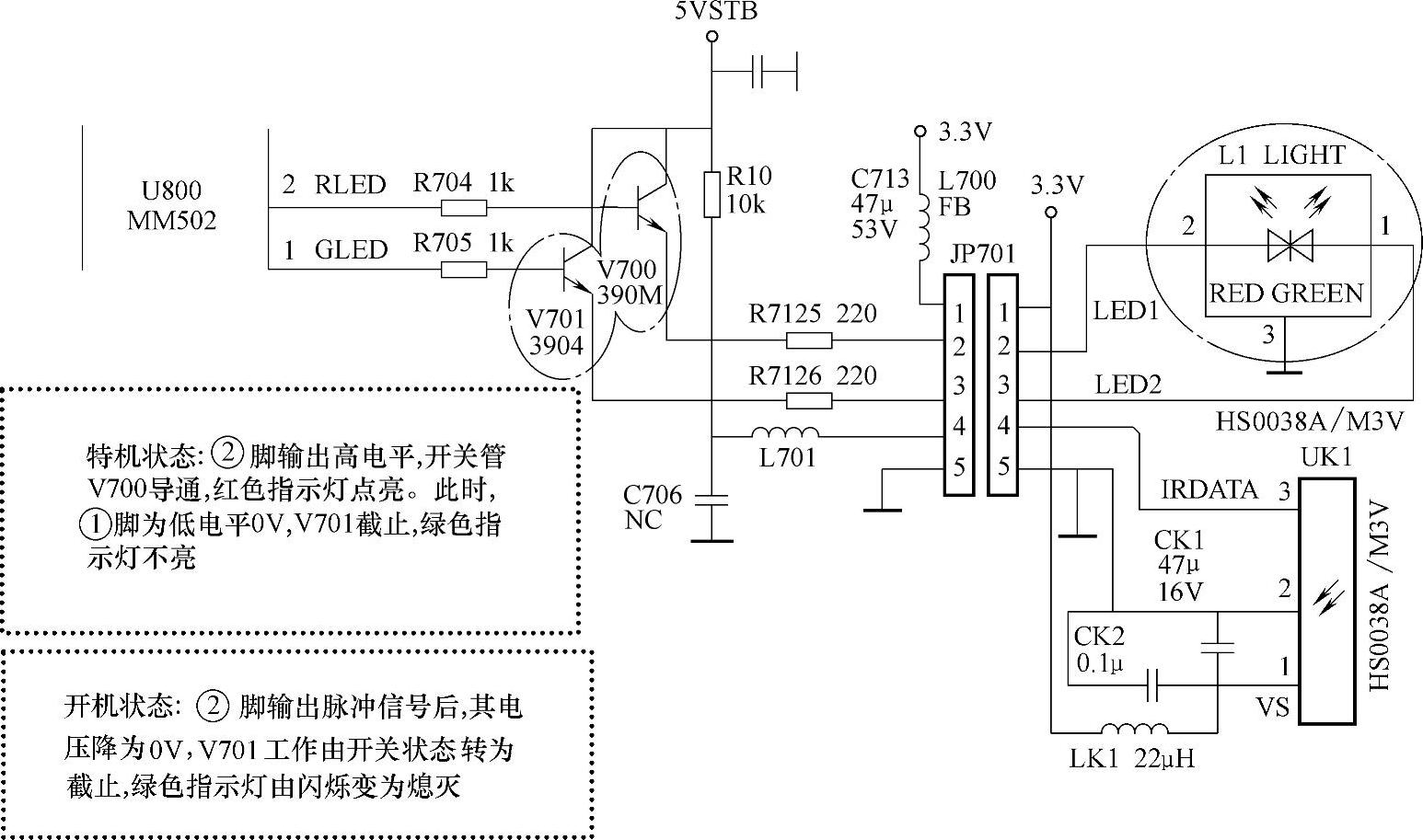

该机型的指示灯电路通过MM502的引脚①（绿色）和引脚②（红色）两个控制端输出的高电平或低电平的脉冲信号，使开关晶体管V700和V701导通或截止，从而实现对指示灯的指示状态进行控制，如图4-53所示。

（4）高频头伴音制式转换电路及静音电路控制原理

MM502的㊶、㊷脚为主高频头伴音制式转换控制输出端，接高频头SWF1、SW1脚引脚。且MM502可以输出两组伴音制式转换电平，即D/K伴音制式、I伴音制式、B/G伴音制式、M伴音制式。当㊶、㊷脚为D/K伴音制式时，㊶、㊷脚均为0V；I伴音制式时，㊶脚为0V，㊷脚为5V；B/G伴音制式时，㊶脚为5V，㊵脚为0V；M伴音制式时，㊶、㊷脚均为5V。

图4-53 指示灯电路控制原理分析图(www.daowen.com)

MM502的㊵脚为静音控制端，正常情况下，该脚为低电平，此时音频功放正常。当按下遥控器静音键输出高电平，此时静音电路中的开关管V606导通，从而达到静音的目的。

（5）液晶屏供电电路控制原理

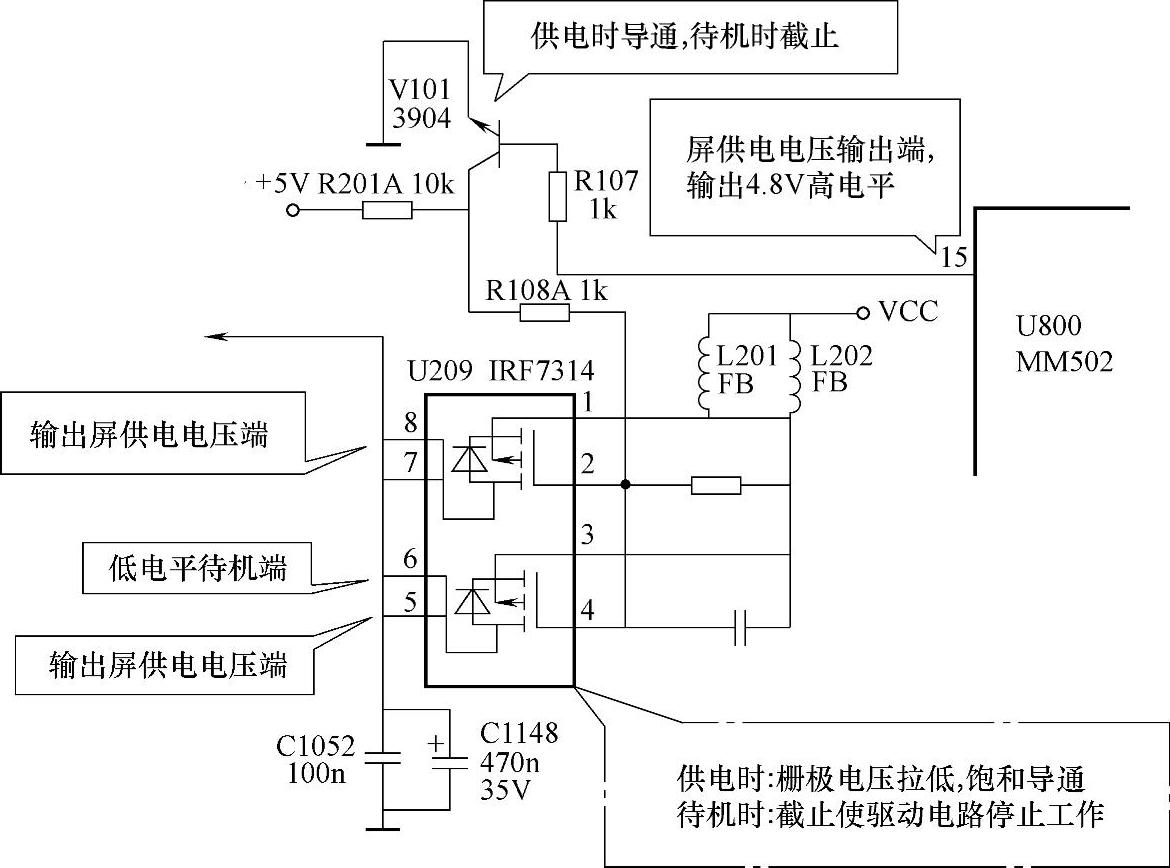

长虹LS10型机心MM502的⑮脚为液晶屏供电输出端，通过供电脚输出4.8V高电平，使开关管V101导通，以控制开关管U209的两个场效应管栅的饱和或导通，从而实现开机时提供给液晶屏正常的工作电压，以及低电平待机电压，如图4-54所示。

图4-54 液晶屏供电电路控制原理分析图

（6）背光灯开关电路控制原理

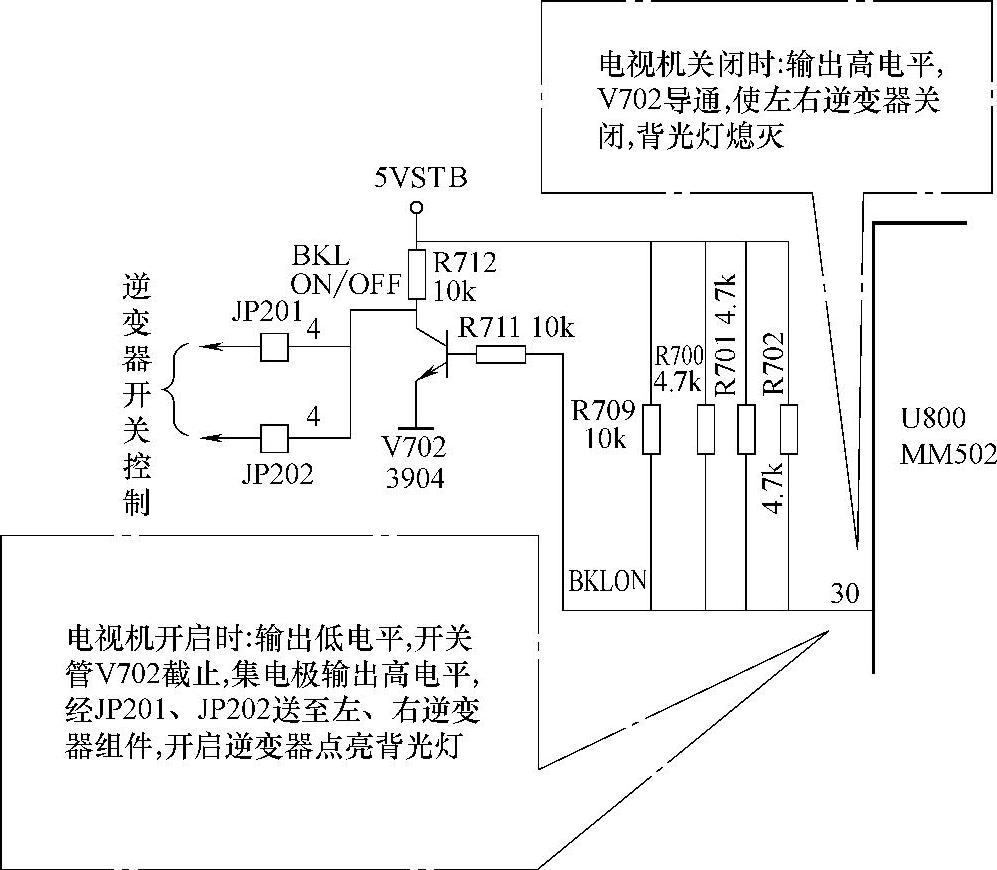

长虹LS10型机心MM502的㉚脚为背光灯开关控制输出端。在电视机开启或关闭时，通过MM502的㉚脚输出高电平或低电平来对背光灯进行控制，如图4-55所示。

图4-55 背光灯开关电路控制原理分析图

图4-56 待机电路控制原理分析图

（7）待机电路控制原理

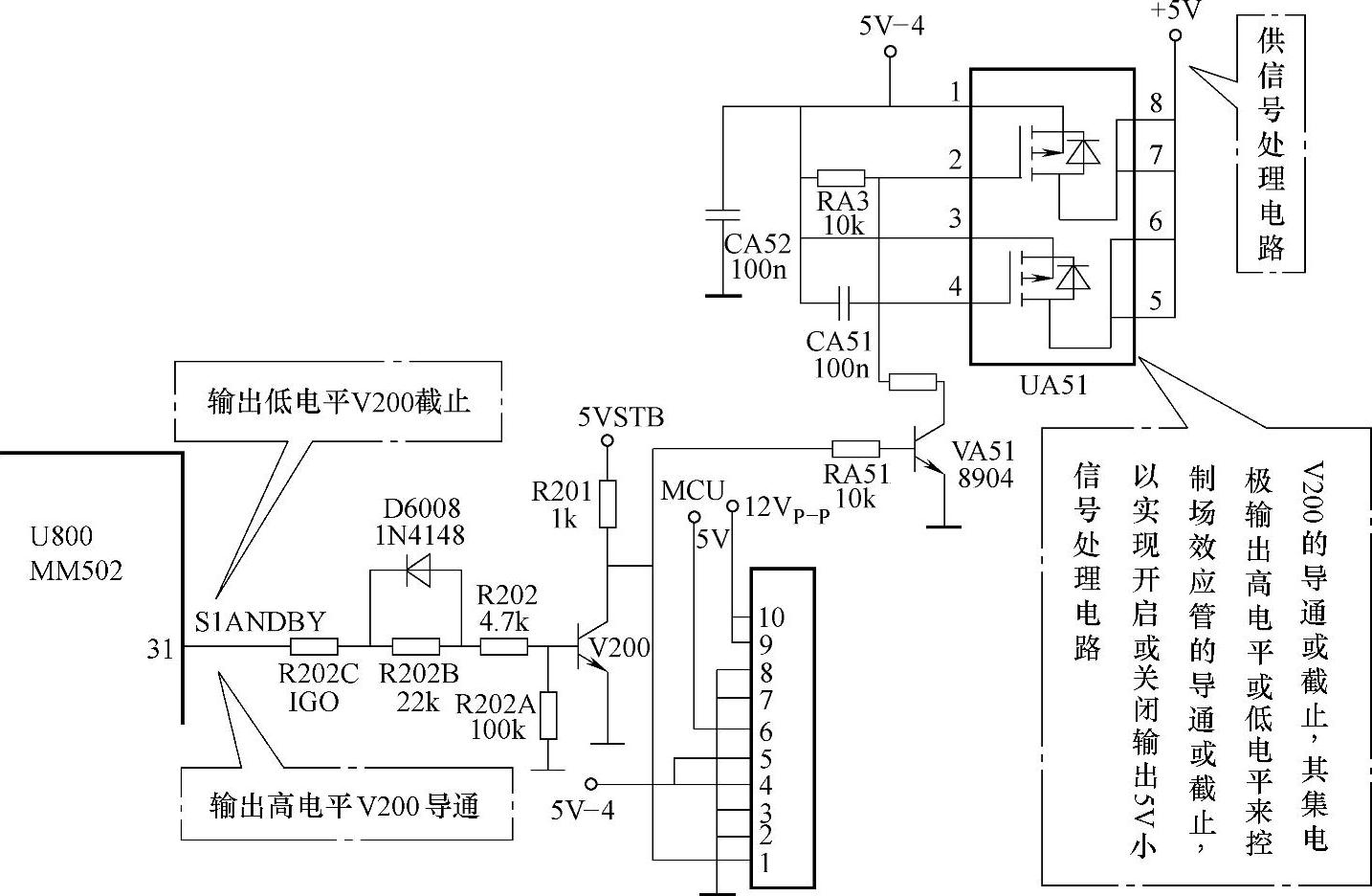

长虹LS10型机心MM502的㉛脚为待机控制输出端。通过该控制端能实现对待机电路几个方面的控制功能，包括开关电源电压的输出；供给各信号处理电路5V正常工作电压；以及控制供给小信号处理电路的5V工作电压，以使电视机转为待机状态。其控制原理如图4_-56所示。

各路控制功能的具体原理如下：

1）电源电压的输出。开机时，㉛脚输出低电平，V200截止，其集电极输出高电平，一路由插座①脚送开关电源，使开关电源输出24V、12V等电源电压。

2）各信号处理电路5V工作电压的输出。㉛脚输出低电平使V200截止后，其集电极输出的高电平的另一路经RA51使QA51导通，将UA51开关管栅极高电平拉低，UA51内部两只场效应管导通，从UA51⑤～⑧脚输出5V电压供给各信号处理电路。

3）待机状态的控制。当电视机接收到待机指令时，MM502的㉛脚输出高电平，V200导通，集电极输出低电平，开关电源24V、12V等电压被切断，同时QA51截止，UA51场效应管栅极呈高电平而截止，不能输出5V电压给小信号处理电路，电视机转为待机状态。

（8）对MST515A电路的控制原理

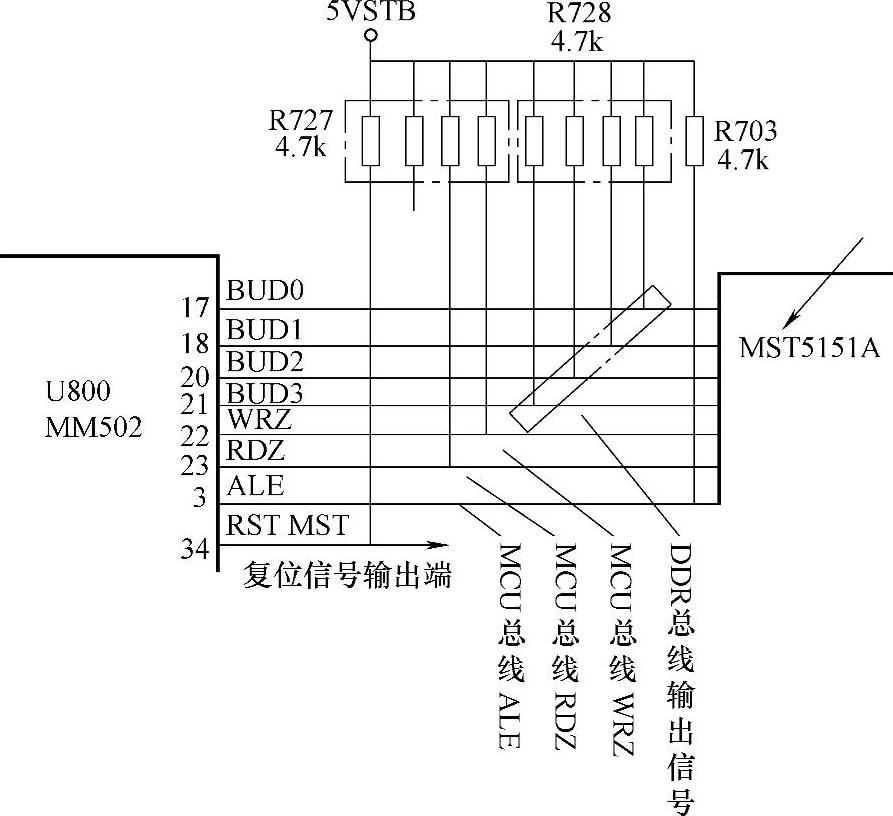

长虹LS10型机心MM502通过引脚③、⑰、⑱、⑳～㉓与扫描格式变换电路MST5151A相连接，从而实现对MST5151A电路工作状态的检测与控制，如图4-57所示。

图4-57 对MST515A电路的控制原理分析图

（9）I²C总线接口电路控制原理

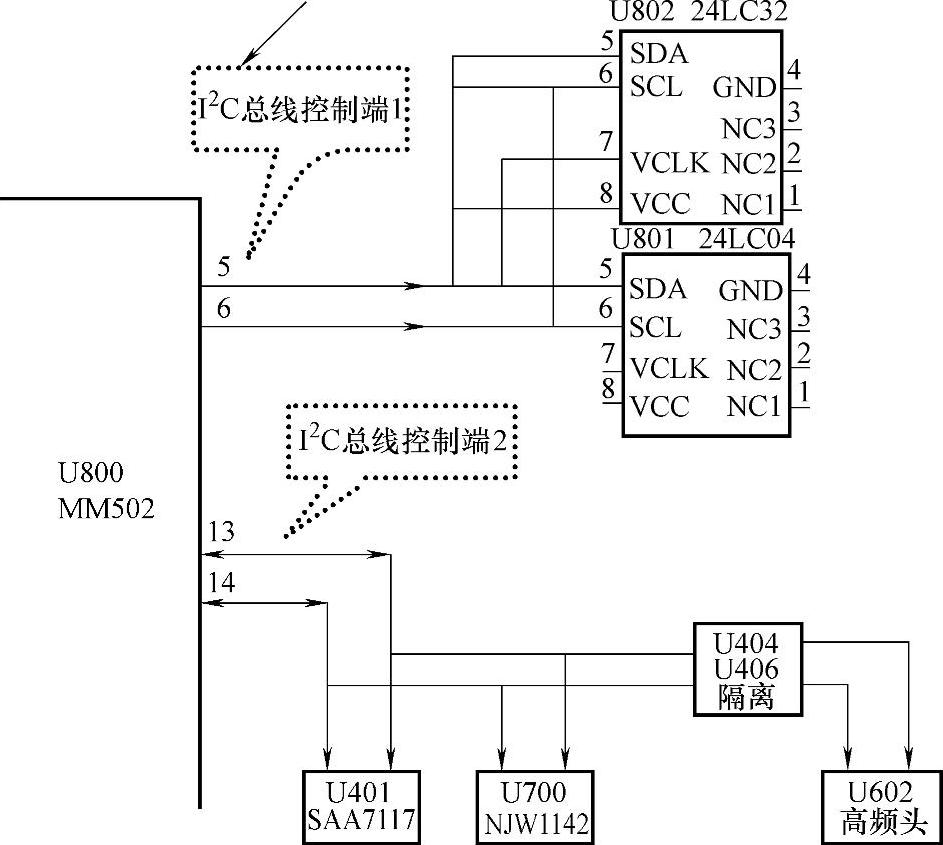

长虹LS10型机心MM502引出两组I²C总线控制端，分别是⑤、⑥脚和⑬、⑭脚，CPU通过I²C总线对挂接的集成电路进行控制，如图4-58所示。⑤、⑥脚挂接有U801、U802；另一组⑬、⑭脚挂接有视频信号处理芯片SAA7117、音效处理集成电路NJW1142、以及高频头TMD4-C221PIRW。

图4-58 I²C总线接口电路控制原理图

（10）复位输出电路控制原理

MM502的㉞、㉟脚为两个复位信号输出端，复位信号由MM502内部产生。该复位信号主要有两个功能。一是为MM502本身启动转为正常工作过程中提供复位脉冲，对数字电路进行复位清零；二是电视机正常工作时，控制其他集成电路复位，具体为U800的㉞脚为MST5151A的（67)脚提供复位信号，㉟脚为解码芯片SAA7117A的㊹脚提供复位信号。
