格式变换电路的组成与原理分析

时间:2023-06-15 理论教育 版权反馈
【摘要】:为了简便易懂,现将长虹LS10型机心液晶电视格式变换电路分为格式变换电路和格式变换电路来进行分析。图4-48 长虹LS10型机心液晶电视格式变换电路分析图经格式变换处理器U105处理后的视频信号变为驱动液晶显示屏的LVDS驱动信号,然后通过屏线接口送往显示屏组件。

格式变换电路的组成与原理分析

1.格式变换电路组成及功能

格式变换电路起对数字图像信号进行处理和控制的作用。格式变换电路由数字图像处理器(又称格式变换芯片)与图像帧存储器相配合,来实现数字图像信号的处理,如图4-46所示。

目前,集成电路的集成度越来越高,在有些液晶电视中,也有采用一个数字图像处理器即可完成数字图像信号处理和控制功能的。常见的数字处理器主要有PW1231A、PW1232、PW1306、PW181、FL12310、MST5151A等。

2.格式变换电路原理分析

液晶电视的格式变换电路相对其他电路来说,其功能多且复杂。为了简便易懂,现将长虹LS10型机心液晶电视格式变换电路分为格式变换电路(信号输入部分)和格式变换电路(控制及驱动信号输出部分)来进行分析。


图4-46 数字图像处理电路组成图

(1)格式变换电路(信号输入部分)

长虹LS10型机心液晶电视,格式变换电路(信号输入部分)电路原理如图4-47所示。该部分电路由格式变换芯片U105(MST5151A)和图像存储器U101(24LC02)组成。输入的信号包括PC-RGB信号、Y/Pb/Pr等信号、PC行(HS)场(VS)同步信号。

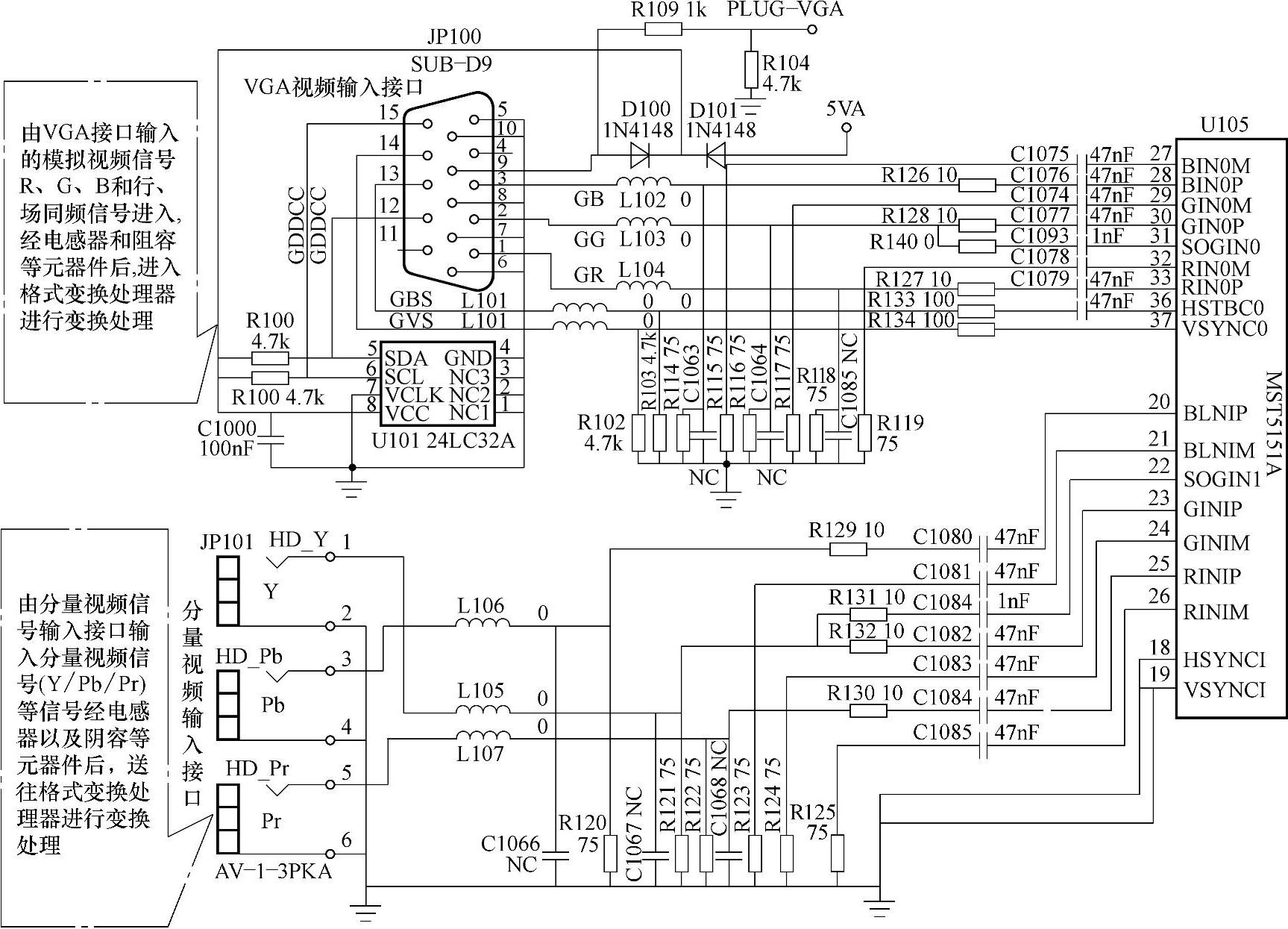

图4-47 长虹LS10型机心液晶电视格式变换电路(信号输入部分)分析图

PC-RGB信号从PC接口JP100的①、②、③脚输入后,分别经L104、L103、L102、R127、R128、R126、C1079、C1077、C1076后,通过U105的㉝、㉚、㉘脚直接进入其内部。另外,PC行(HS)场(VS)同步信号通过JP100的○■⑰、○⑰⑭脚进入,分别经L100、L101、R133、R134后,通过U105的㊱、㊲脚直接进入其内部。(www.daowen.com)

Y/Pb/Pr等信号从电视机后端JP101输入,经L106、L105、L107、R129、R131、R132、R130、C1080、C1082、C1084直接进入格式变换处理器内部。

需要指出的是,格式变换处理器MST5151A在进行数字图像处理时,通常要将相邻帧的图像数据通过32根数据总线(MDATA0~MDATA31)和12根地址总线(MADR0~MADR11)存储在存储器中,通过对相邻帧图像的比较,以便进行运行检测和降噪处理。

【点拨】

1)图中U101存储了液晶显示器的相关参数,如屏的型号、支持的刷新率、支持分辨率等。这些参数在电视机出厂前,就已经写入U101中。当更换空白的U101时,需要通过厂家提供的专用写码工具进行数据写入操作。若U101中数据出现错误或U101损坏,则会造成在与PC机连接使用时,电视机出现无图像或图像异常的故障现象。

2)长虹LS10型机心液晶电视根据型号不同,其Y/Pb/Pr信号处理电路稍有差别。若电视机为P型机器,如LT3219P、LT3719P、LT4019P型等,则该机型的Y/Pb/Pr信号处理电路中增加了DMP(读卡)功能电路。在检修时,一定要加以区别。

(2)格式变换电路(控制及驱动信号输出部分)

长虹LS10型机心液晶电视,格式变换电路(控制及驱动信号输出部分)相关电路原理如图4-48所示。在格式变换电路中,格式变换处理器U105的(67)~(75)脚与MM502(微处理器)相连,以传输各种数据和控制信号。U105有三组供电电压分别为1.8V、2.5V和3.3V,其(202)、(203)脚外接石英振荡晶体,用来产生时钟振荡信号。

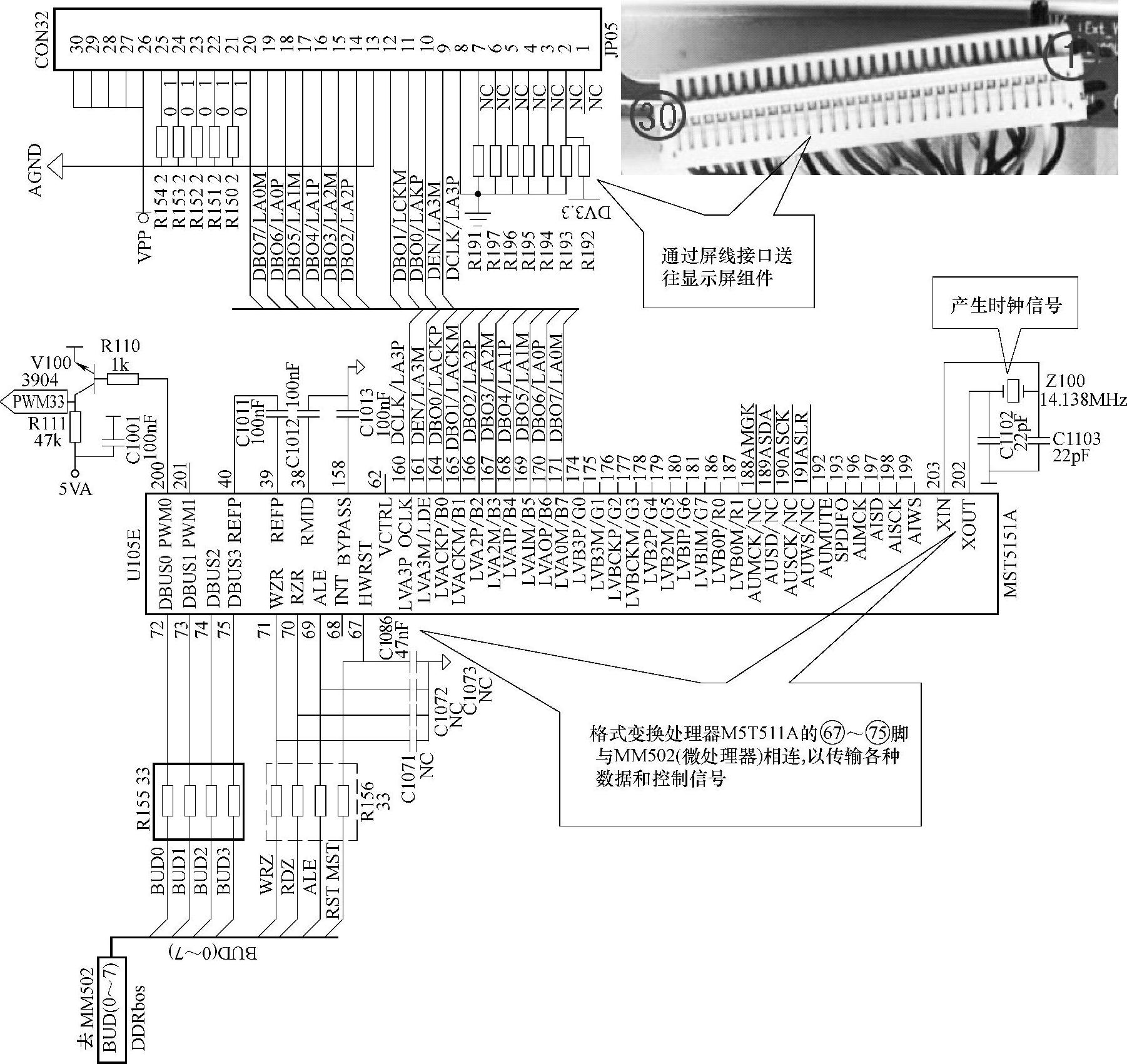

图4-48 长虹LS10型机心液晶电视格式变换电路(控制及驱动信号输出部分)分析图

经格式变换处理器U105处理后的视频信号变为驱动液晶显示屏的LVDS驱动信号,然后通过屏线接口送往显示屏组件。
