1.视频解码电路组成及功能

与CRT电视机一样，液晶电视的视频解码电路主要功能是对输入的模拟视频信号进行解码处理，变为亮度和色度差信号，或者是数字信号后再输出。通常，视频解码电路主要以视频解码器为核心构成，用来对从高频头输出进来的彩色全部电视信号进行解码处理。最终目的是将各种视频信号接口送来的视频信号进行A-D转换、解码等处理后，输出数字视频信号。

视频解码器为大规模集成电路，它有多种信号接口，可以输入多种格式的视频信号。专用的数字解码集成电路内置有多路视频转换电路、A-D转换电路、数字梳状滤波器、色度解码电路、时钟振荡发生器和同步分离电路等。图4-44所示为常见的视频解码器VPC3230D外形实物及内部功能框图。

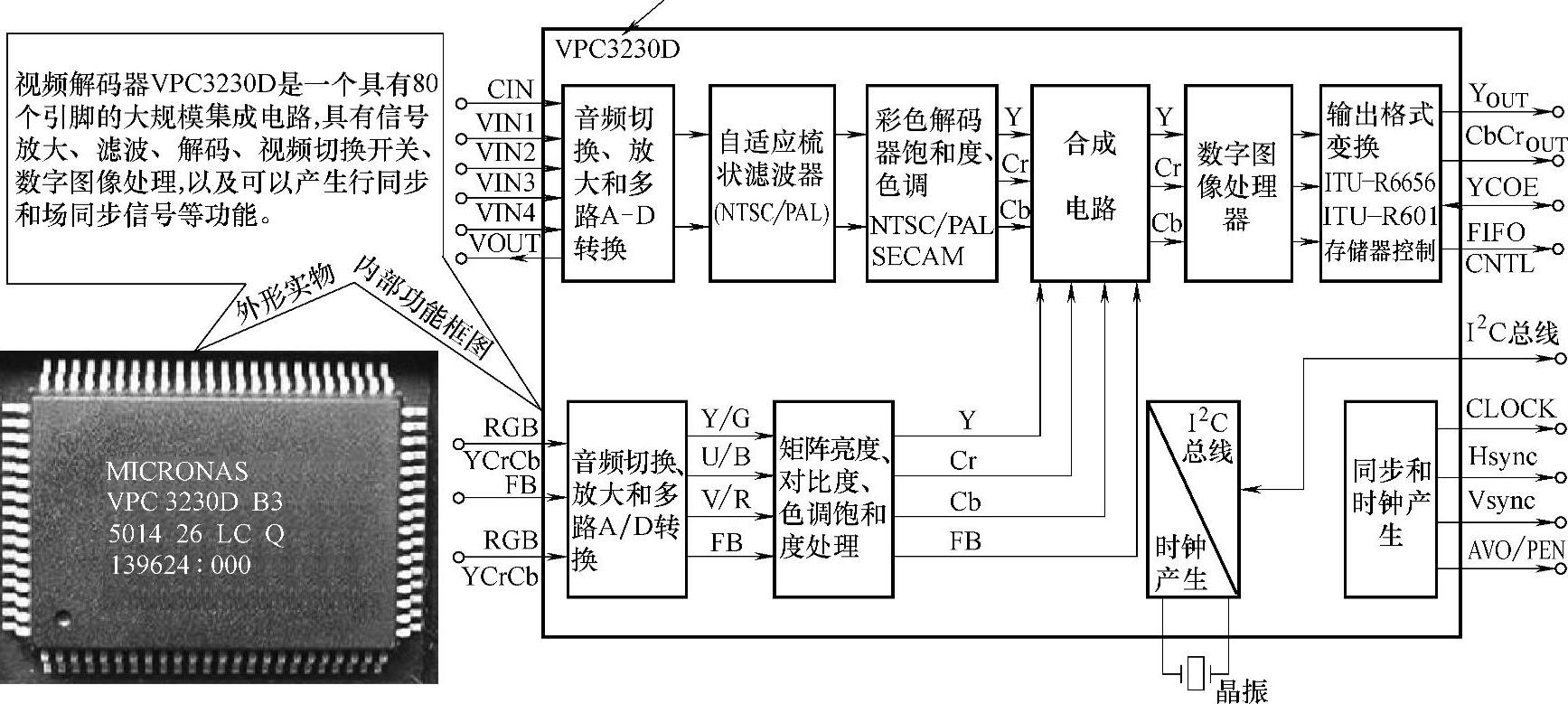

图4-44 视频解码器VPC3230D外形实物及内部功能框图

2.视频解码电路原理分析

下面以TCL王牌LCD40A71-P型液晶电视为例，对视频解码电路原理进行分析。

该机视频解码电路以U23（SAA711YAH）为核心构成，主要对高频头输出的视频信号和AV、S端子输出的视频信号进行解码处理，其电路原理如图4-45所示。(www.daowen.com)

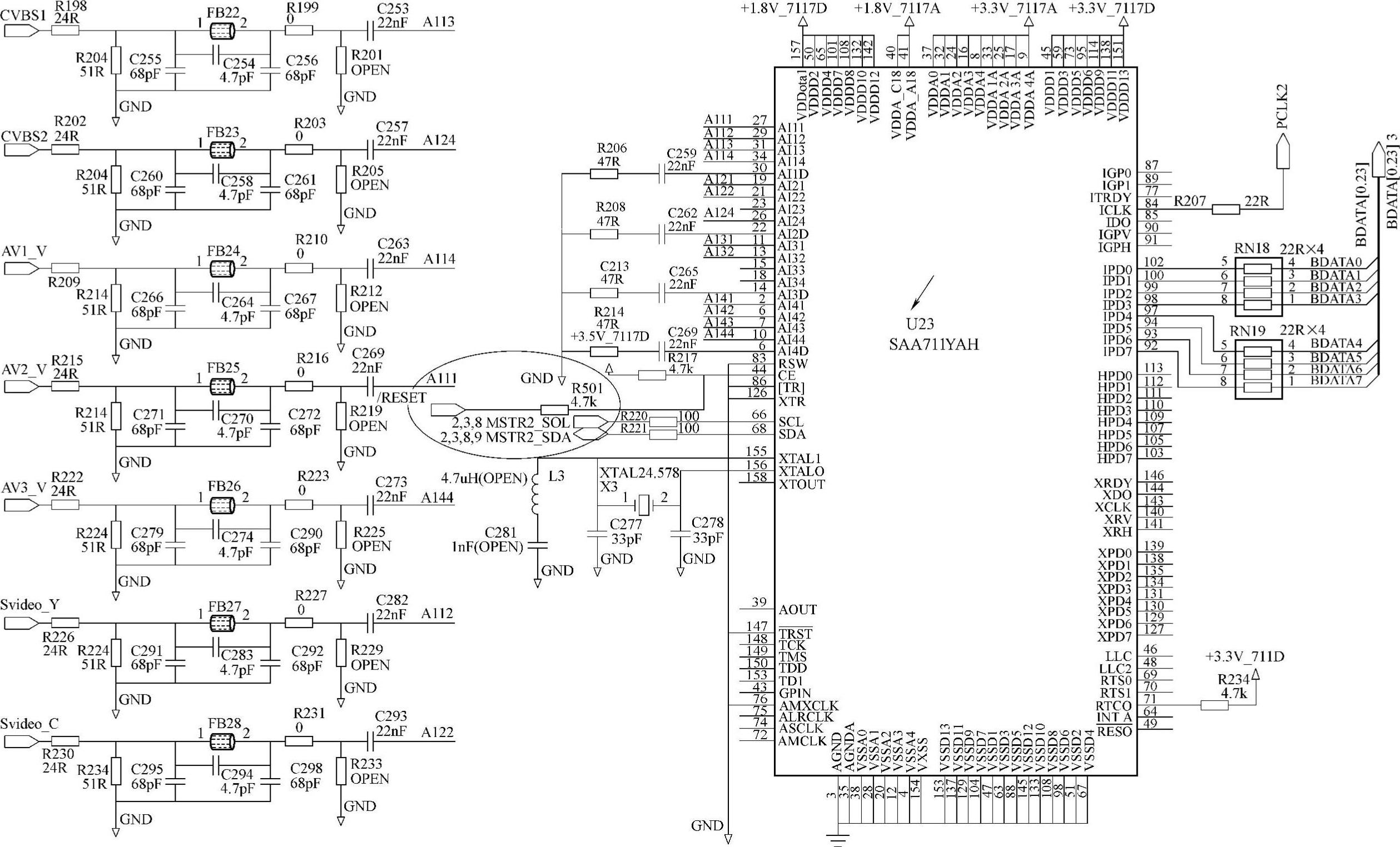

图4-45 TCL王牌LCD40A71-P型液晶电视视频解码电路原理

各路视频信号解码处理按以下步骤进行：

1）CVBS2信号由高频头输出，并经R202、R204分压，FB23、C258、C260、C261抑制信号干扰和滤波。再经C257耦合后，输入到U23的㉖脚进行视频信号处理。

三个AV端子输出的AV视频信号AV1_V、AV2_V、AV3_V，分别经R209、R215、R222、R211、R218、R224分压。然后，经FB24、FB25、FB26、C264、C270、C274、C266、C271、C279、C267、C272、C280抑制信号干扰和滤波。接下来，经C293耦合后，最后输入到U23的㉞、㉗、⑩脚进行视频处理。

2）TV视频CVBS2，以及AV视频AV1_V、AV2_V、AV3_V和S端子Y/C信号进入U23后，首先在内部开关进行转换，并选择出一路送入后级A-D转换电路，然后将输入的模拟信号转换为数字视频或数字Y/C度信号。若多路开关选择的是S端子送入的Y/C分量信号，则A-D转换后的数字Y/C信号将直接送往开关电路；若多路开关选择的是TV或AV视频信号，则分离出的数字Y/C信号送往Y/C开关电路。色度解调所需的彩色副载波由U23的(155)、(156)脚外接X3晶体（24.576MHz）提供。在I²C总线的控制下，Y/C开关对输入的两路数字Y/C信号进行选择后，分两路输出，即Y信号输入后级YUV开关电路，C信号则送入色度解调电路。

3）U23内部色度解调电路分别解调出U、V分量后，也被送入后级的YUV开关电路。在YUV开关电路中，TV/AV/S端子数字YUV信号与来自U23的㉞、⑱、⑩脚（该机心中⑱、⑩脚未用）的另一路YUV分量信号进行转换。经YUV开关电路转换后，从U23的(92)、(93)、(97)、(98)、(99)、(100)、(102)脚输出8bit（4：2：2）的数字YUV分量。最后，该数字YUV分量分别经排电阻RN19、RN18送到全功能超级芯片U3（FLI8532）中作进一步处理。
