1.系统控制电路的组成

系统控制电路又称微处理器电路，主要由微处理器、功能扩展存储器、功能操作电路、操作显示电路等单元电路组成，如图4-37所示。

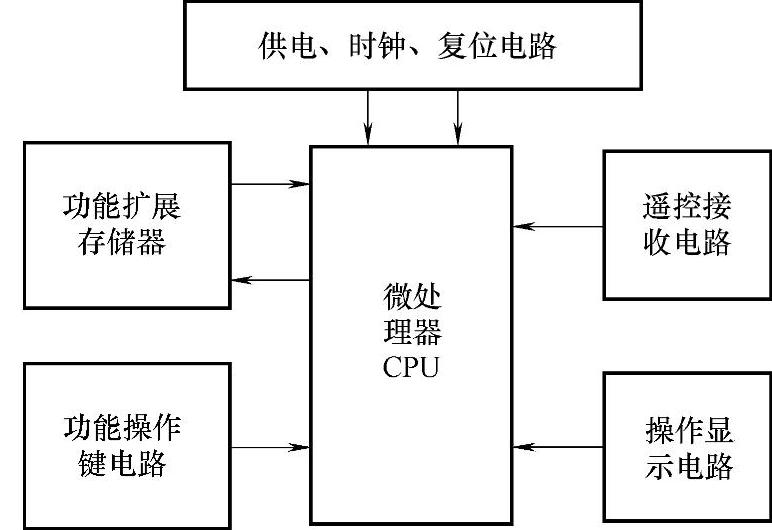

图4-37 系统控制电路组成框图

各单元电路的功能如下：

（1）微处理器

微处理器属于单片计算机控制系统，其作用是接收来自用户或电视机内部的控制信号后，对相应电路实施控制（包括对电源部分、调谐器及节目选择、预置、亮度、对比度、色饱和度、色调等其他电路的控制）。微处理器的基本工作条件包括正常的供电、正常的复位信号、正常的时钟振荡信号。微处理器是整个控制系统的核心元器件。

（2）功能扩展存储器

功能扩展存储器通常用E²PROM表示，是一种电可擦写存储器。其主要作用是用来存储模拟量、节目信息等数据，包括调谐电压、频段、音量、对比度、亮度和色饱和度等。存储决定电视机功能、工作状态和节目状态的数据。存储器所存的数据信息在断电后不会丢失，每次开机后，自动取出上次关机的有关数据并据此接收信号。也可根据需要，通过按键随意更换频道或调节各模拟量。

（3）功能操作键电路

功能操作分用户控制和自动控制两部分。其中，用户控制的实现有遥控控制和面板功能键控制两种途径；而自动控制则由微处理器检测同步信号和保护信号等来实现，例如信号蓝屏显示、无信号自动关机等。

（4）操作显示电路

彩色电视机设置操作显示电路，主要是为了方便用户进行模拟量等功能的调整。操作显示有数码显示和屏幕显示（OSD）两种，而近期制造的彩色电视机则全部采用OSD方式。

2.系统控制电路原理分析

比较典型的彩色电视机系统控制电路原理如图4-38所示。主要由CPU基本工作电路、操作指令电路、控制电路，以及屏显电路构成。

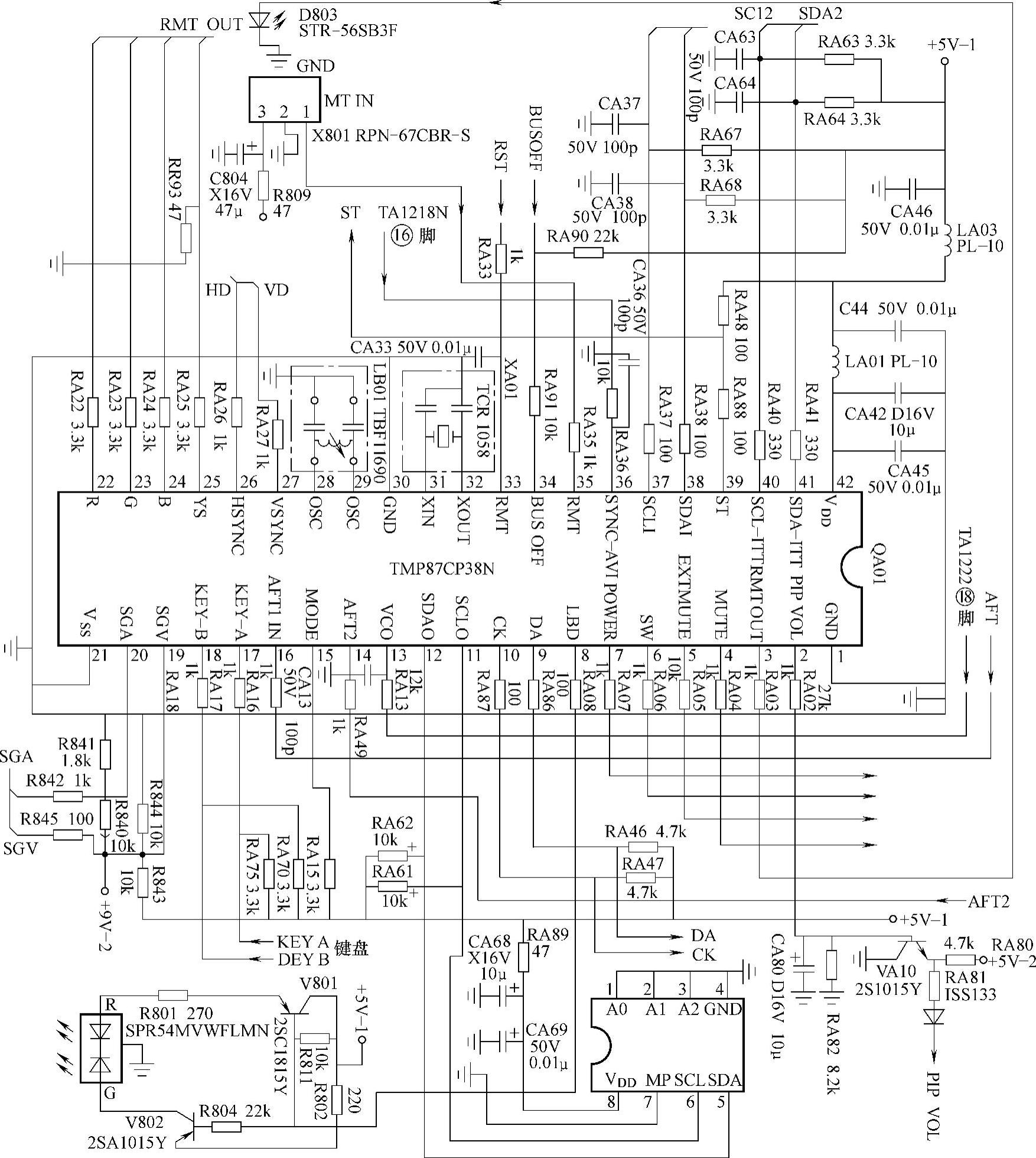

图4-38 典型彩色电视机系统控制电路原理

各部分具体工作过程如下：(www.daowen.com)

（1）CPU的基本工作电路

1）供电电路。稳压块Q840的⑤脚输出的SV电压，加至CPU的供电端㊷脚，为CPU供电。具体工作过程是：当开关电源正常工作时，开关变压器T862的⑲脚得到的脉冲信号，经保险电阻2889、D896整流，由C895滤波产生约+25V电压，经L898、R841，经集成式的+5V电压稳压和+5V电压延迟产生电路Q840的①脚，并由Q840降压稳压，得到+5V电压，最后从Q840的⑤脚输出，为CPU供电。

2）复位电路。设置复位电路，是为了使电源接通时，CPU的5V供电电压以一定的时间常数上升，若CPU在电源电压还未上升到正常值时即开始工作，则会造成误动作，例如电源开关断开，因此，当5V电源还未充分上升或5V电源开始下降时，务必使CPU停止工作。复位电路的工作过程是：当接通电源时，Q840的④脚电压为0，CPU处于复位状态，所有输出端清零；当Q840的④脚电压达到4.5V以上时，CPU的复位端㉝脚呈现高电平，CPU开始执行程序工作。

3）振荡电路。CPU所需的振荡信号是由CPU的㉛、㉛脚外接10MHz晶振XA01，并与内部电路产生的，从而使CPU在时序脉冲的作用下工作。

（2）操作指令电路

操作指令电路包括红外信号输入、输出电路及键盘操作电路。具体工作过程如下：

红外信号输入、输出电路的工作过程是：接收器K801接收遥控器发射出来的红外信号，并在其内部通过解调→整形→放大后，从①脚输出脉冲信号，通过接插件送到CPU的㉟脚，经识别后进行相应的操作控制。红外信号输出电路工作过程是：CPU的红外线发射信号输出端③脚，输出调制在38kHz的载波数字信号，通过接插件送到电源板上的红外发射二极管D803，使其发出红外光到外部的红外控制器，从而实现整机与遥控装置的双向通信。

（3）控制电路

控制电路通常包括调谐选台电路、自动搜索电路、I²C总线控制电路、指示灯控制电路等。各部分控制电路的具体工作过程如下：

1）调谐选台电路。该机采用频率合成高频头来完成调谐选台任务，又由于具有画中画功能，因此需要两只频率合成式高频头，并且主副高频头的工作原理完全相同。

2）自动搜索电路。在自动搜索过程中，需要有电台识别信号（即同步信号）以及AFT信号。一般的彩色电视机由CPU直接提供高频头的频段、调谐电压。由于该机采用频率合成式高频头，因此，其自动搜索电路由CPU通过I²C总线向高频头内接口电路传送波段数据和分频比数据，并且在FS调谐系统中，还需要I²C总线的控制才能完成自动搜索过程。

具有画中画功能的彩色电视机通常有共用一组I²C总线的两套搜索系统，即主画面搜索条件和子画面搜索条件。主画面搜索条件由CPU的㊲脚、㊳脚与CPU的主画面行同步信号⑬脚、主画面AFT信号⑯脚构成。具体工作过程是：Q501（TA1222）的行同步输出端⑱脚用作画面的电台识别信号，中频AFT信号从中频处理组件H002的⑥脚输出，经CPU的⑯脚，用来在自动搜台时确认搜台是否准确和是否进行存台操作。而子画面的搜索条件由CPU的㊲脚、㊳脚与子画面行同步信号㊱脚、子画面AFT信号⑭脚构成。具体工作过程是：子画面的AFT信号是由画面高中频组件HY02的⑫脚输出，加到CPU的⑭脚；子画面的同步信号由AV/TV转换电路TA1218的㉖脚输出，经CPU的㊱脚，作为子画面的同步信号，在自动搜索时用作有无电台的判定依据。

3）I²C总线控制电路。为解决兼容性问题，该机采用了除东芝以外的四种总线格式：飞利浦公司的I²C总线格式（CPU的㊲脚、㊳脚），挂接的集成电路主要有Q501（TA1222）、调谐器（HO01、HY02）、功能扩展电路IC103（JLC15628F）、PIP处理电路QY03（TC9083F）、SECAM解码器QY05（TA8765N）、QQ01（TA1229N）、AV/TV转换电路QV01（TA1218N）、几何失真校正电路Q302（TA8859CP）等；ITT公司的I²C总线格式（CPU的㊵、㊶脚），挂接的集成电路主要有中放/丽音组件控制电路IC104（MCP3410B）等；存储器QA02（NM24C08EN）采用I²C总线格式（CPU的⑪脚、⑫脚）；卡拉OK系统采用三线总线格式（CPU的⑨脚、⑩脚、㊴脚）。

4）指示灯控制电路。指示灯（即LED）控制电路的原理是：LED指示信号由CPU的⑧脚输出，经电阻RA08和接插件接到电源板V801、V802的基极，分别控制红、绿发光二极管的显示。当CPU的⑧脚输出5V高电平，使V801导通、V802截止时，电视机工作正常，指示灯呈红色；当CPU的⑧脚输出低电平，使V802导通、V801截止时，电视机处于待机状态，指示灯呈绿色；当CPU的⑧脚送出适当占空比的脉冲波时，经V802驱动，指示灯呈现闪烁状态，表明电视机的电源系统存在故障，且不同的闪烁频率指示不同类型故障。

（4）屏显电路

屏显电路的工作过程是：Q501（TA1222）的㉛脚输出的场频脉冲送到CPU的㉗脚，以确定图像扫描的开始；TA1222的㉚脚输出的行频脉冲送到CPU的㉖脚，用于判断图像扫描的纵向位置；CPU的㉘脚、㉙脚与字符振荡器的谐振电路相接，从ROM中读出字符的速度，取决于字符振荡器的振荡频率，改变字符振荡器的频率，从而使屏幕上显示的字符的水平方向尺寸发生变化；显示的字符开关数据存储在CPU内部的ROM中，在字符显示期间，按时钟脉冲节拍可读出ROM中的字符数据，CPU的㉒脚、㉓脚、㉔脚分别输出R、G、B字符脉冲和字符消隐脉冲，然后经TA1222的㊴脚、㊳脚、㊲脚、㊱脚，最后与主画面和子画面进行转换处理。
