1.末级视放和显像管电路的组成

末级视放和显像管电路如图4-34所示，主要由基色矩阵及放大电路和显像管电路组成。构成的关键元器件有晶体管和显像管管座等。

各电路功能如下：

（1）基色矩阵及放大电路

基色矩阵及放大电路的功能主要如下：

1）将色度解码电路送来的R-Y、G-Y、B-Y三个色差信号和亮度电路送来的Y亮度信号进行矩阵运算，恢复R、G、B三个基色信号；

2）放大三基色信号，以满足激励显像管阴极的要求；

3）完成显像管消磁。

（2）显像管电路

显像管电路的主要功能如下：

1）为显像管的各个电极提供正常的工作电压；

2）实现关机亮点消除；

3）完成显像管消磁。

2.末级视放电路工作原理分析

同样以创维5S01机心彩色电视机为例，对彩色电视机末级视放电路的工作原理进行分析。该机末级视放电路以IC501（STV5112）为中心。ST5112是一个采用PMOS及DMOS技术封装的三通道末级视放电路，它可以直接激励彩色显像管的三个阴极，还具有防打火保护功能。图4-35所示为创维5S01机心彩色电视机末级视放电路工作原理，由视频放大电路、显像管黑电流稳定电路、以及消亮点电路组成。

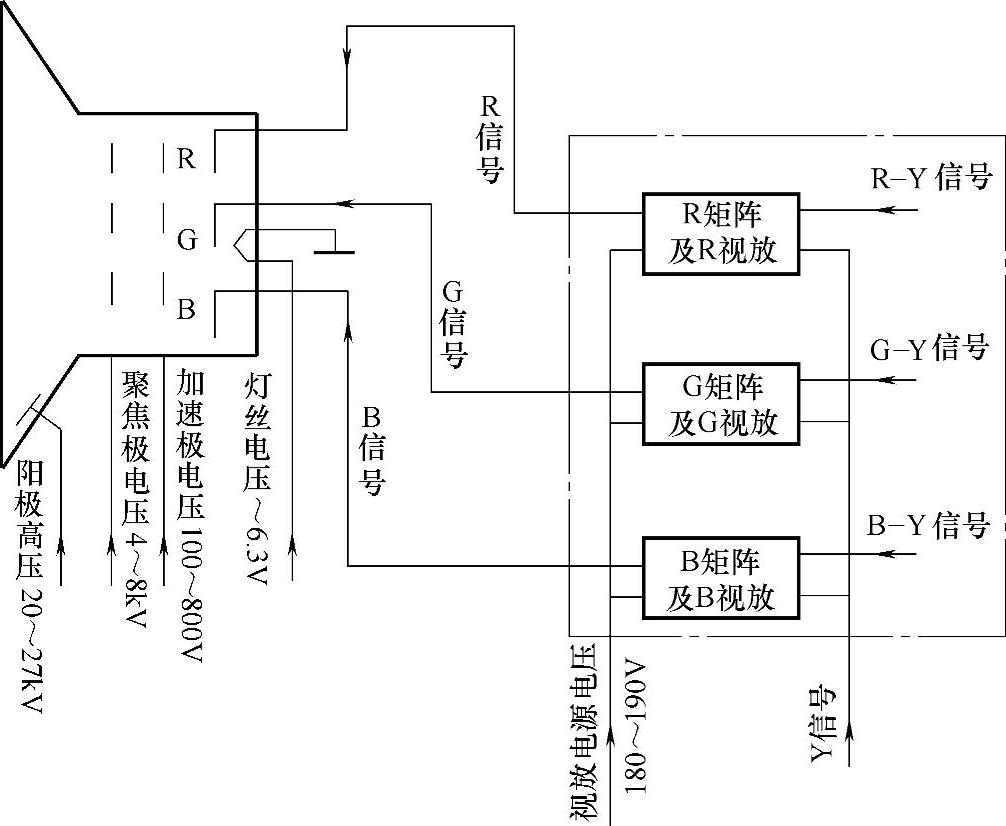

图4-34 末级视放和显像管电路组成框图(www.daowen.com)

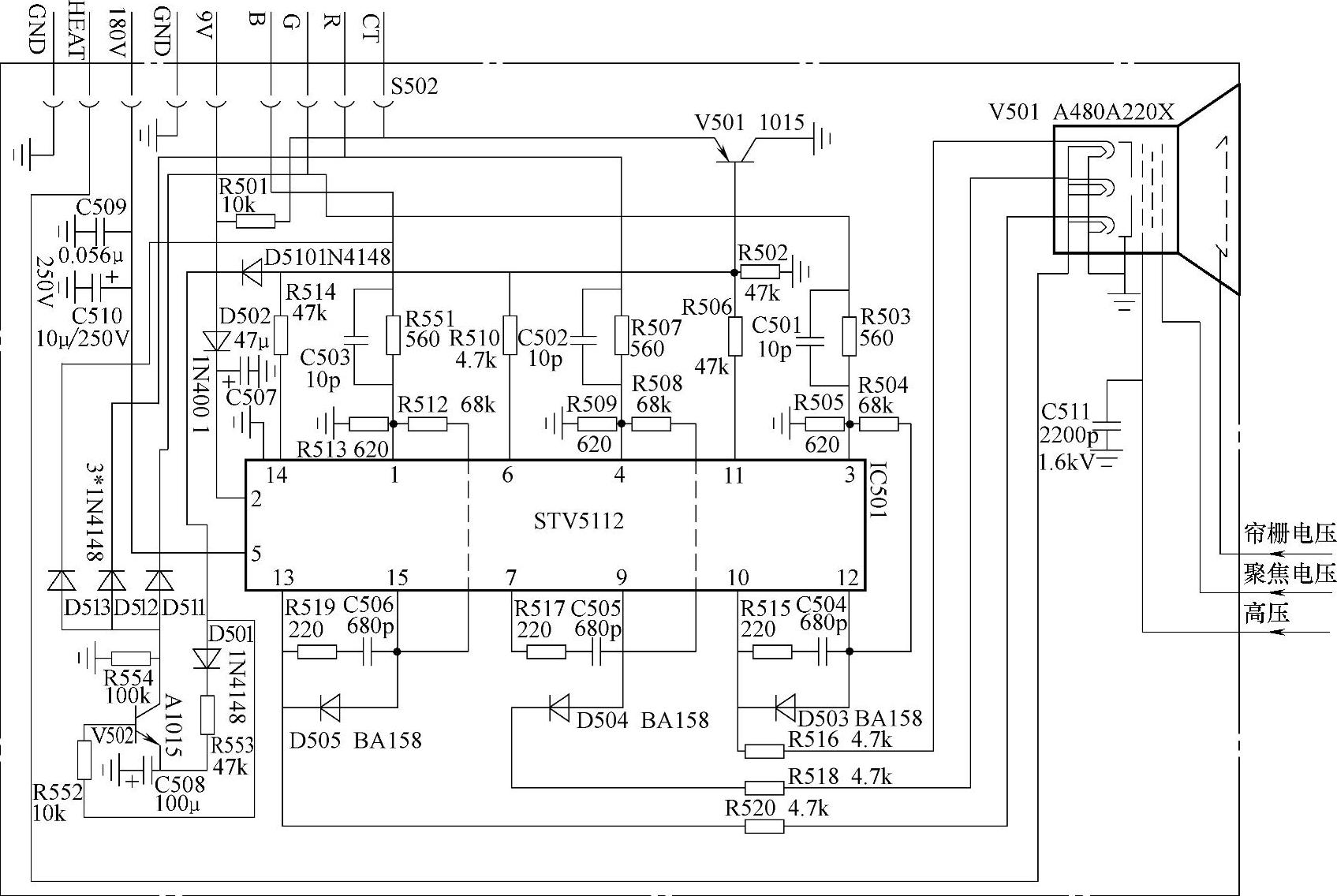

图4-35 创维5S01机心彩色电视机末级视放电路工作原理

下面对各部分具体工作过程进行分析：

（1）视频放大电路

STV5112的④、③、①脚输入的R、G、B三基色经输入端差分放大器放大后，经内部末级视频放大管；从⑦、⑩、⑬脚输出信号加到彩色显像管的R、G、B阴极；从反馈信号端⑨、⑫、⑮脚输出的反馈信号，经外电路反馈到R、G、B三基色信号输入脚①、③、④，其中直流负反馈可稳定视频放大器的直流工作点，交流负反馈可以展宽高电平视频放大器的视频带宽。

（2）显像管黑电流稳定电路

显像管黑电流稳定电路又称连续阴极校正电路，设置在STV2116内部的RGB输出级。其工作原理是：STV2116的㉙、㉘、㉗脚输出三基色信号，经STV5112，然后由STV5112的⑪、⑥、⑭脚输出阴极电流，经R506、R510、R514输出后，由R502转换为电压，再经V501组成的射随器后，又返回至STV2116的㉚脚检测端，与三电子枪统一的标准电压分别进行比较，去微调偏置电平和驱动电平，直至显像管三电子枪的偏置环路和增益路平衡且稳定为止。

（3）消亮点电路

该机是一种泄放式消亮点电路，正常工作时的原理是：9V电压一路经R522加到V502的基极，一路经D501、R533给C508充电，使C508两端的电压达到9V左右，此时V502截止，对视放电路不会产生影响；关机时，9V电压消失，C508两端充得的9V电压使V502导通，随即V502集电极电压经D511、D512、D513，以致STV5112的③、④脚为高电平，STV5112的输出端输出低电平，束电流加大，高压电容迅速泄放，从而达到消除关机亮点的目的。

【点拨】

STV5112内部电路框图如图4-36所示；各引脚功能见表4-1。

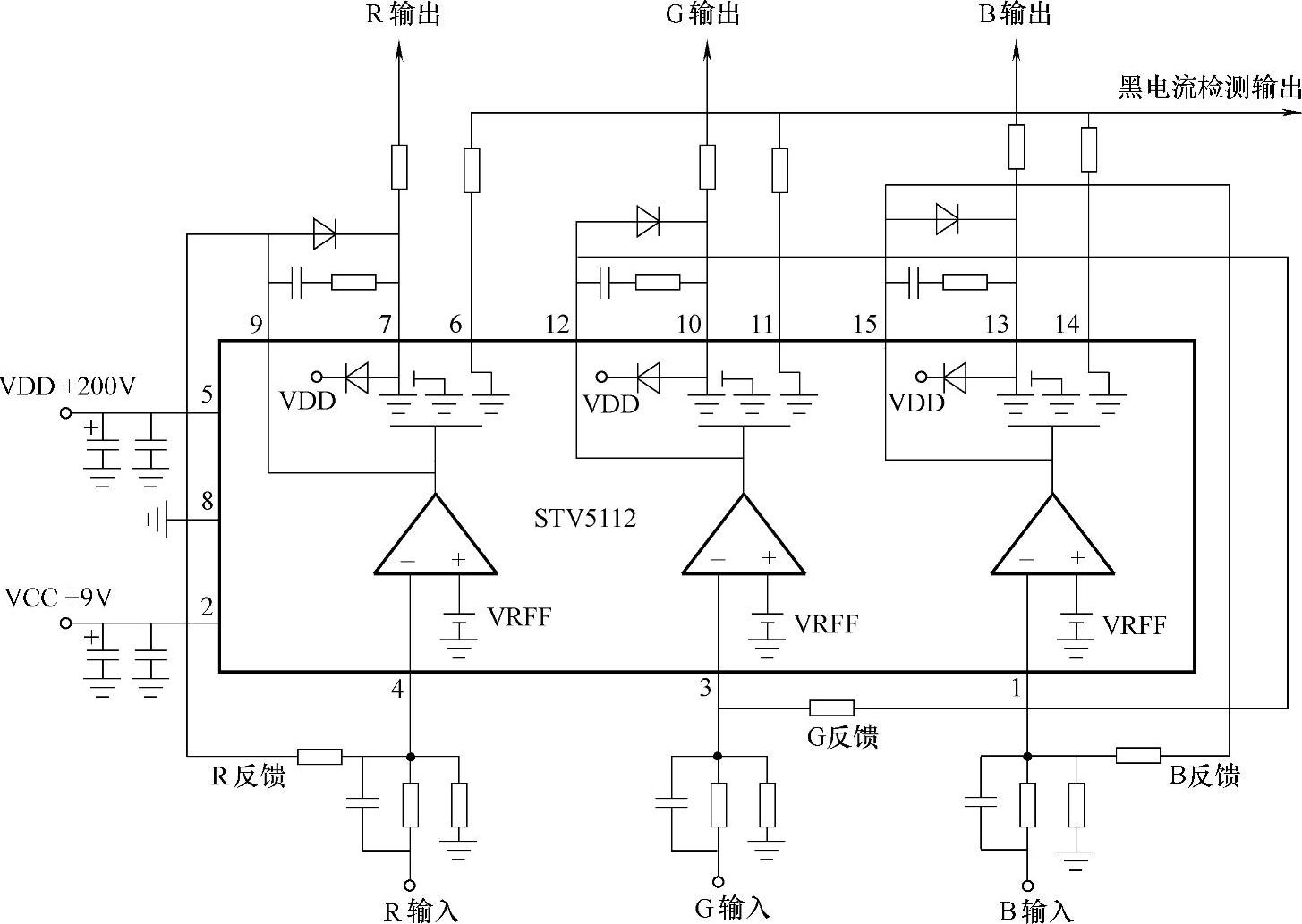

图4-36 STV5112内部电路框图

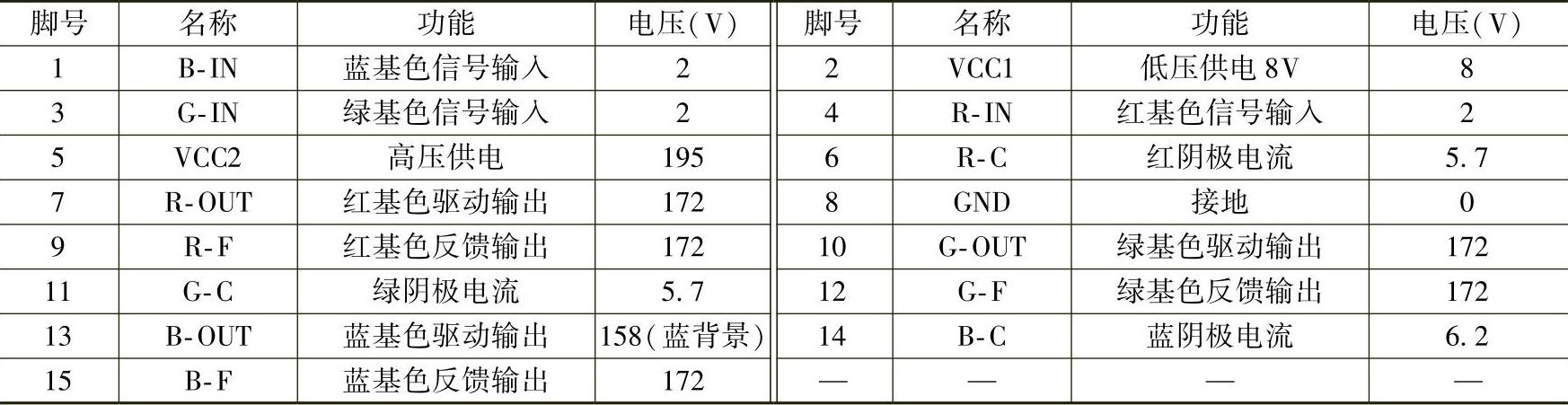

表4-1 STV5112各引脚功能
