1.场扫描电路的组成

典型场扫描电路主要由场同步分离电路、场振荡电路、场锯齿波形成电路及场输出电路等组成，如图4-32所示。

各单元电路功能如下：

（1）场同步分离电路

场同步分离电路一方面是将行场复合同步信号中的场同步信号分离开来，同时还对场振荡器进行控制，确保场振荡器产生的场频脉冲与电视台发射的场同步信号准确同步。

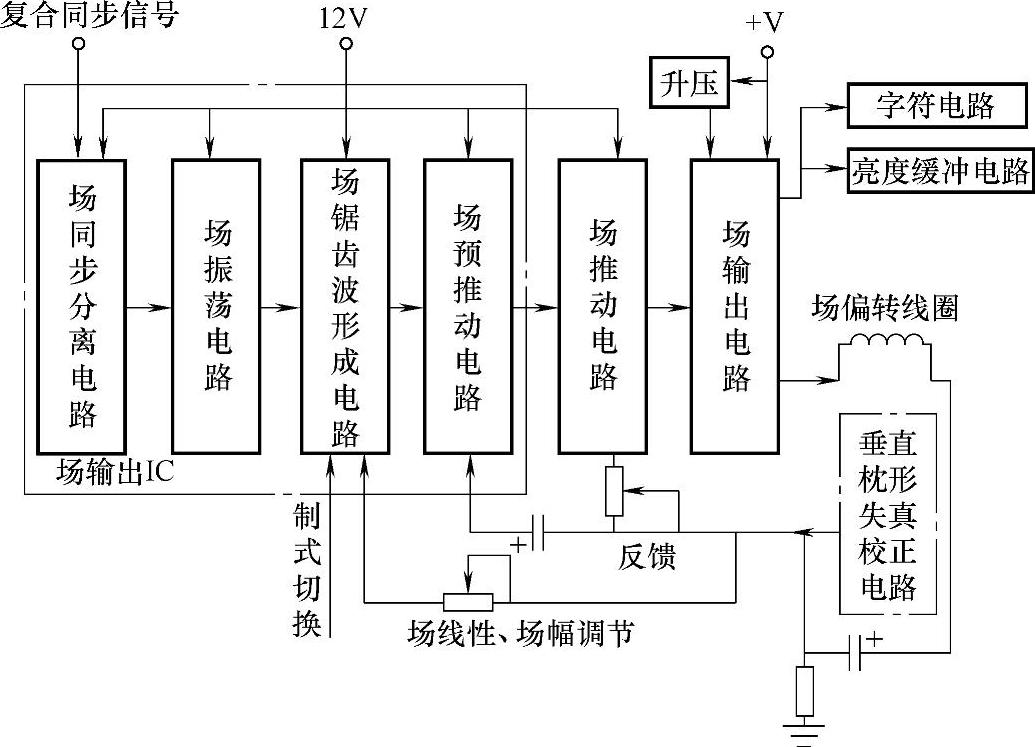

图4-32 典型场扫描电路组成框图

（2）场振荡和锯齿波形成电路

是由场振荡器产生场频振荡器脉冲，该振荡脉冲再作为触发信号控制锯齿波形脉冲形成电路产生场频锯齿波脉冲。早期的彩色电视机场扫描脉冲由RC积分式振荡产生，近期生产的彩色电视机均是通过行振荡信号进行分频产生，而部分使用单片的超级芯片则是通过晶振分频到场频脉冲。

（3）场推动电路

场推动电路的主要作用是对场频锯齿波脉冲进行放大，为场输出电路提供激励信号。

（4）场输出电路

场输出电路主要是为场偏转线圈提供场频锯齿波电流，从而能实现垂直扫描。在早期的电视机中，场输出电路有分立元器件的，也有集成电路的，甚至是厚膜集成电路的，近期的彩色电视机由于采用了超大规模单片集成电路作小信号处理，其场输出电路一般都采用专用的集成电路来完成。整机信号处理电路输出的场频锯齿波信号直接送入专用的场输出集成电路中，经过集成电路的放大处理后，将场频锯齿波电流送到场偏转线圈。(www.daowen.com)

2.场扫描电路工作原理分析

典型彩色电视机场扫描电路一般分三级：振荡级、推动级和输出级。下面同样以创维5S01机心彩色电视机为例，对彩色电视机场扫描电路原理进行分析。该机场扫描电路如图4-33所示，由场扫描脉冲形成电路、场扫描输出和失真校正电路组成。

图4-33 创维5S01机心彩色电视机场扫描电路工作原理

各部分工作过程如下：

（1）场扫描脉冲形成电路

50Hz或60Hz的场频脉冲是由行振荡产生的503kHz信号经分频电路产生行频脉冲，再进入场分频电路后，被1/625或1/525分频而获得的。场分频电路的同步开关信号是经同步分离电路分离出的场同步信号而来的，经控制场脉冲使其同步。场频脉冲经缓冲放大器放大后从ST2116的㊱脚输出。

（2）场扫描输出和失真校正电路

场扫描输出和失真校正电路以场输出集成电路IC301（STV9306）为核心构成。STV9306采用I²C总线完成场幅、场中心、场线性、行幅、梯形失真、四角失真等多项校正项目的调整和过载检测功能。其内部功能电路包含锯齿波发生器、图像几何失真校正电路（包括C校正、S校正、枕形校正、梯形校正、四角校正等）、高压校正电路（包括水平宽度和垂直幅度校正）、DMOS型功率放大器。该电路整个工作过程如下：

场频触发脉冲由小信号处理电路STV2116的㉟脚输出，经R224，和STV9306的⑤脚，使STV9306②脚内部的锯齿波发生器在⑤脚的触发下开始翻转，与②脚反接的电容C301形成锯齿波，并与⑤脚场频脉冲保持同步。STV9306内部设置了S校正电路和C校正电路，用于校正场输出级由于某些因素造成的非线性失真，场频锯齿波经S校正和C校正等到良好的扫描线性，送到内部放大器1进行放大，放大后的锯齿波经图像几何失真校正电路进行枕形失真及四角失真校正，从而得到场频抛物波，再经输出放大级放大后，分成两路输出电路：一路经⑪脚输出，送到行扫描电路去调制行偏转电流，⑬脚为枕校负反馈输入端，当束电流过大时，该脚的电位略有下降，使水平扫描的幅度略有减少，从而避免了因束电流增大而引起的图像失真，它外接反馈电阻R314，以及ABL电路；另一路锯齿波经放大器2放大后，与⑮脚送来的高压脉冲信号进行比较，并自动调整锯齿波的幅度，避免CRT高压发生变化时扫描线性发生变化。

高压校正后的锯齿波最后送到末级DMOS型功率放大器中进行放大，经STV9306的⑨脚输出送到场偏转线圈。随即流经偏转线圈的电流在R310、C314上产生取样锯齿波电压，先经R322，再经STV9306的⑫脚作直流负反馈，其作用是使⑨脚输出的直流电压保持稳定；在R323上的锯齿波先经R321，再返回至⑭脚作为交流负反馈，其作用是用以改善场锯齿波的线性。
