1.伴音信号处理电路的组成

伴音信号处理电路由6.5MHz带通滤波器、中频限幅放大器、伴音鉴频器、音量控制电路、静噪控制电路、伴音功率放大电路和扬声器等单元电路组成，如图4-27所示。

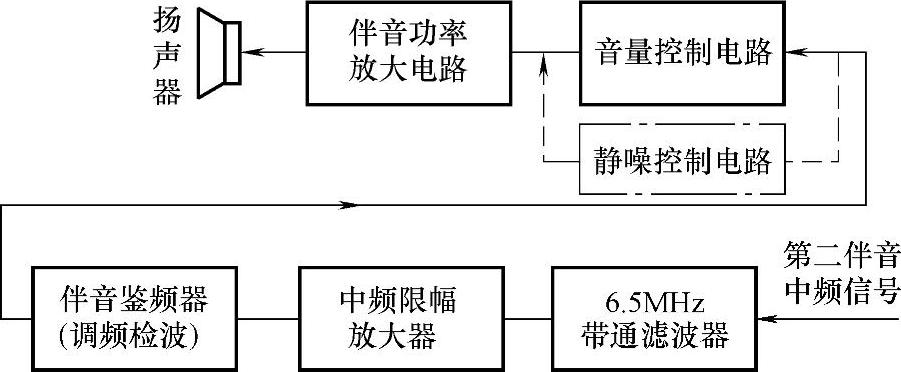

图4-27 伴音信号处理电路组成框图

各单元电路功能如下：

（1）6.5MHz带通滤波器

6.5MHz带通滤波器的功能是将视频检波器输出的视频信号滤除，取出6.5MHz第二伴音中频信号。

（2）中频限幅放大器

中频限幅放大器的功能是将第二伴音中频信号进行放大，同时可抑制调幅干扰脉冲。

（3）伴音鉴频器

伴音鉴频器的功能是利用移相电路将调频信号的频率变化转变为相位变化，并利用双差分电路的鉴频特性将相位变化转变为幅度变化，最终解调出伴音信号。

（4）音量控制电路

音量控制电路的功能顾名思义就是用来调节音量的大小。

（5）静噪控制电路

静噪控制电路的功能是在换台、搜台、无信号输入期间或开关机瞬间输出一个控制信号，该信号使伴音电路停止工作，以免出现噪声。

（6）伴音功率放大电路(www.daowen.com)

伴音功率放大器的功能是将音频信号进行放大处理后，从而激励扬声器还原伴音信号。

2.伴音处理电路工作原理分析

同样以创维5S01机心彩色电视机为例，对伴音处理电路工作原理进行分析。如图4-28所示，该机伴音处理电路由音频解调电路、音效处理和音频AV/TV转换电路、以及音效功放电路组成。

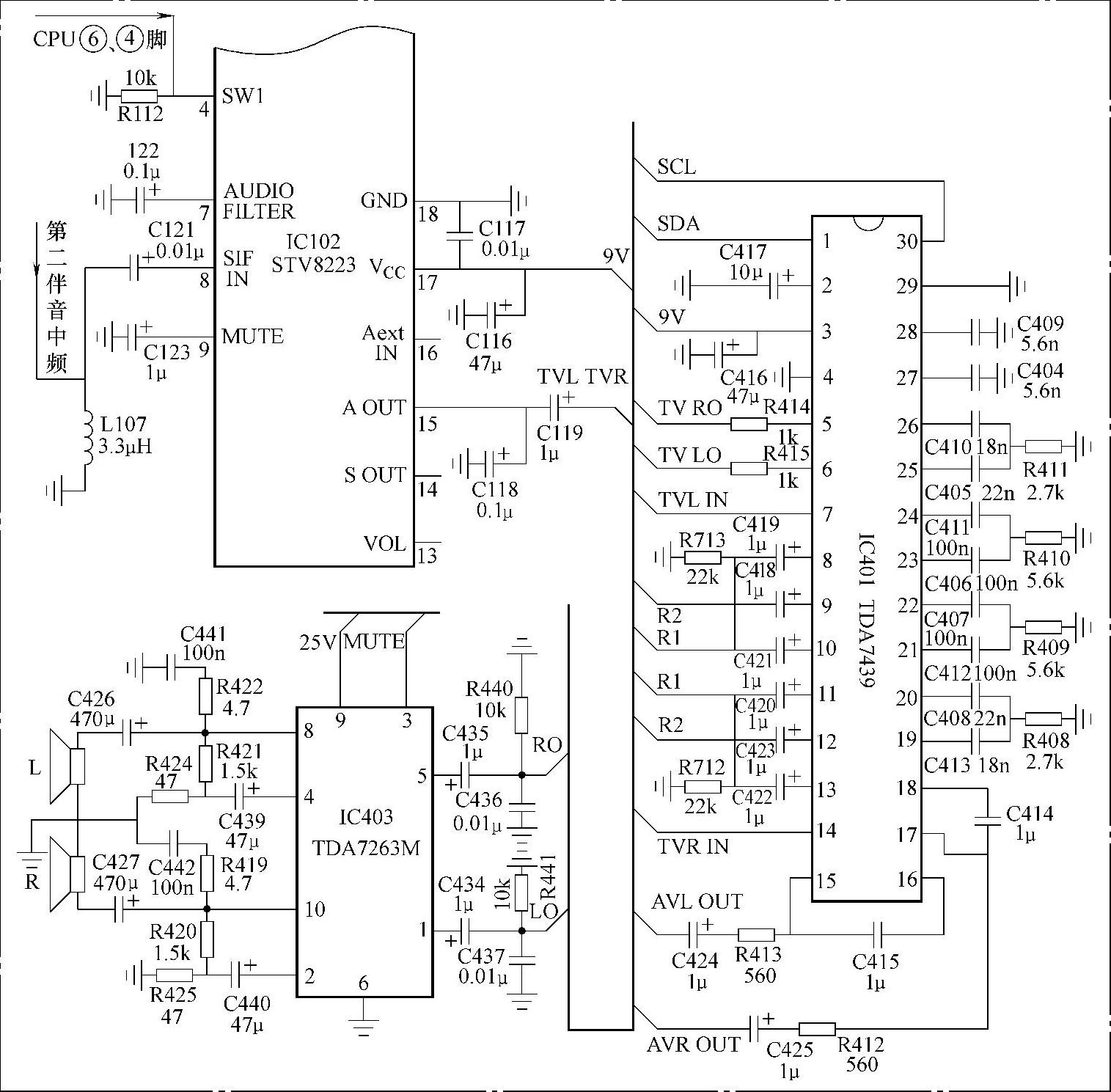

图4-28 创维5S01机心彩色电视机伴音处理电路工作原理

各部分工作过程如下：

（1）音频解调电路

伴音解调电路采用免调试PLL（锁相环）鉴频解调电路，省去了伴音解调器中鉴频特性的调整及鉴频线圈。与普通彩色电视机（采用斜率鉴频器）相比，该电路具有自动调谐，不需外部调整的优点，即使在输入信号信噪比较低时，也能很好地解调出伴音音频信号。IC102（STV8223）内PLL高频解调器检波范围较宽，适合D/K、B/G、I、M制伴音解调。其工作过程是：第二伴音中频信号经STV8223的⑧脚进入，在内部通过PLL鉴频，然后由⑮脚输出，经C118去加重后，再由C119耦合到IC401（TDA7439）的⑦脚（TV音频L输入）和⑭脚（TV音频R输入）。

（2）音效处理和音频AV/TV转换电路

该机心彩色电视机采用TDA7439音效处理芯片，该芯片具有高音质的Hi-Fi音频处理器，提供了可选择的输入增益，通过I²C总线来实现所有的功能控制。其工作过程是：TV音频信号由STV8223的⑮脚（L声道音频输出）输出，由C119耦合到TDA7439的⑦脚和⑭脚；从TDA7439的⑧～⑬脚输入AV1、AV2、AV3三路音频信号，音频信号经转换后，再经高音频、低音频处理，然后又从⑤脚和⑥脚输出左右音频信号，最后加到音频功放IC403（TDA7263M）的①脚和⑤脚，即L声道输入和R声道输入。

（3）音频功放电路

该机心彩色电视机音频功放电路由TDA7263M及外围电路组成。音频信号从TDA7263M的①脚和⑤脚输入，经功率放大后，从⑧脚和⑩脚输出，从而推动扬声器发声。当需要静音时，CPU的③脚输出高电平，对TDA7263M的③脚进行控制，从而切断音频信号输出，达到静音的目的。

【点拨】

部分创维5S01型彩色电视机还具有NICAM丽音处理电路。NICAM丽音即为了实现与原电视机的兼容性，保留了模拟的调频载波，在原调频载波上端频道空闲处新增加了6.552MHz、5.58MHz、5.85MHz的数字载波，从而可以实现传播立体声、L和R声道信号或单声道等几种形式的双伴音信号。该机心彩色电视机的丽音（NICAM）中有一路也须送入STV8223的⑧脚（第二伴音中频输入）进行解调。
