亮度和色度解码电路简介

1.视频信号形成与亮度处理电路的组成

视频信号形成与亮度信号处理电路是由6.5MHz限波器、对比度控制电路、亮度放大器、亮度延迟线、亮度控制电路、直流分量恢复电路、黑电平钳位电路等单元电路组成,如图4-24所示。

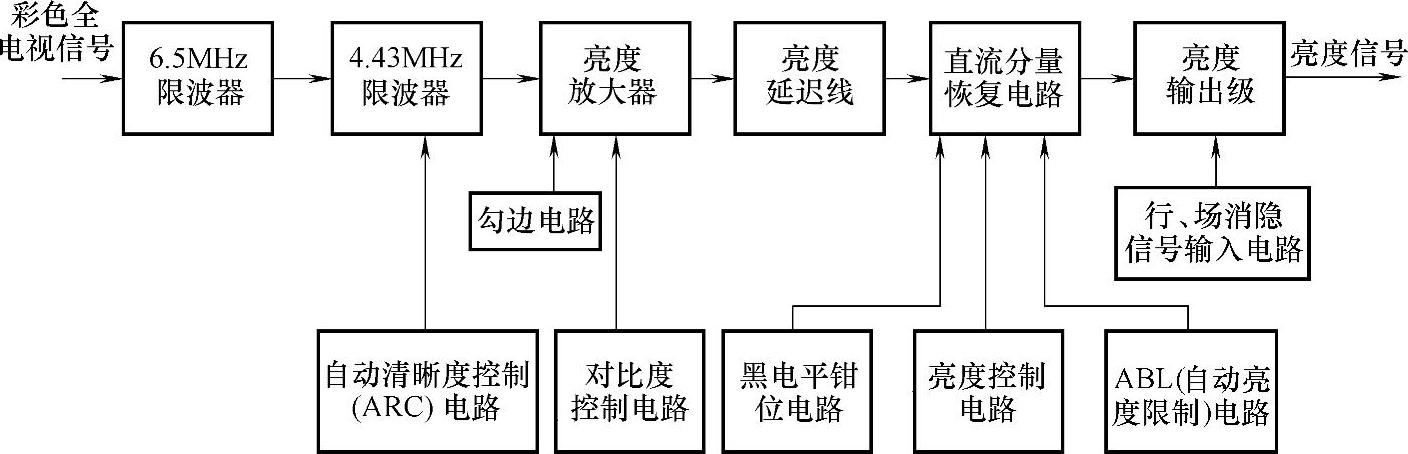

图4-24 视频信号形成与亮度信号处理电路组成框图

各单元电路功能如下:

(1)6.5MHz限波器

6.5MHz限波器的功能是滤除视频检波器输出的伴音信号,取出视频信号。

(2)对比度控制电路

对比度控制电路的功能是控制放大器增益的大小,从而实现图像黑白对比的调整。

(3)4.43MHz限波器

4.43MHz限波器的功能是滤除视频信号中的4.43MHz色度信号和色同步信号,从而获得亮度信号。

(4)亮度延迟线

亮度延迟线的功能是将亮度信号延迟0.6μs,从而解决因亮度信号处理的过程比色度信号的简单,因而较色度信号提前到达色矩阵电路,导致彩色图像与黑白图像不能完全重合的问题。

(5)直流分量恢复电路

亮度信号采用交流耦合方式传输导致电视信号中的直流分量丢失,电视信号中的直流分量反映了图像的平均亮度,故彩色电视机必须恢复电视信号的直流分量,才能正常地显示图像。而恢复直流分量通常是采用黑电平钳位的方法。

(6)亮度控制电路

通过改变黑电平钳位电路钳位电平的高低来实现亮度控制。(www.daowen.com)

(7)行、场消隐信号输入电路

行、场消隐信号输入电路的功能是在行、场逆程期间为视放末级提供消隐信号,从而使显像管阴极电位在消隐期间升高,显像管截止,实现行、场回扫线的抑制。

2.色度解码电路的组成

色度解码器的作用是将送进来的全电视信号经过一系列的处理,最后输出三基色信号,再经过末级视频放大后,加至显像管的三个阴极,然后通过显像管完成电光的转换,实现图像的还原过程。构成色度解码电路的关键元器件有4.43MHz晶体和色度延迟线等,主要由色度信号处理和副载波恢复电路两部分组成,如图4-25所示。其中,色度信号处理电路包括4.43MHz带通滤波器、自动色饱和度控制ACC电路、自动消色ACK电路、梳状滤波器、色差信号检测器、色差信号放大器、基色矩阵等电路;而副载波恢复电路主要包括色同步选通电路、鉴相器、副载波振荡及放大电路、半行频选及放大电路、PAL识别及开关电路、90°和180°移相电路等。

色度解调所需的彩色载波由4.43MHz晶体经分频后提供,解调出的R-Y、B-Y信号经内部的1行基带延迟后,与亮度(Y)信号一起作为内部Y/U/V信号。该信号与引入的另一路外部Y/U/V信号经选择开关转换后,其中的R-Y、B-Y色差信号被送到色差矩阵电路,解调出G-Y色差信号。最后,R-Y、B-Y、G-Y色差信号与亮度信号(Y)一起恢复出图像R、G、B三基色信号。

副载波恢复电路主要有两个功能:其一是为同步检波器加入一个频率和相位与发送端相同的基准副载波信号;其二是提供ACC、ACK等电路的控制信号。

3.亮度/色度解码电路原理分析

亮度/色度是彩色电视机的重要组成部分之一,下面以创维5S01机心的亮度/色度电路原理(如图4-26所示)为例,对彩色电视机亮度、色度处理电路工作原理进行分析。

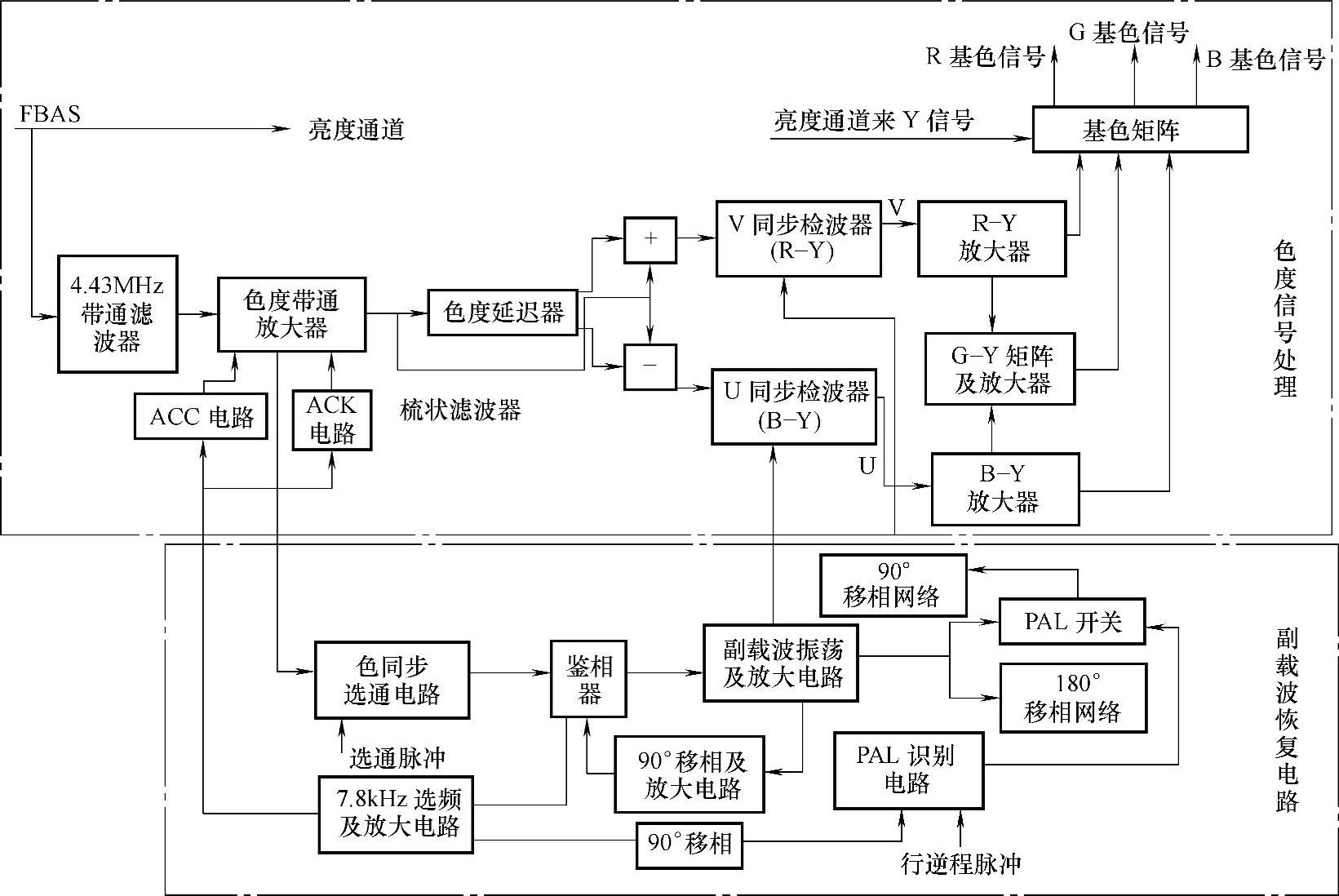

图4-25 色度解码电路组成框图

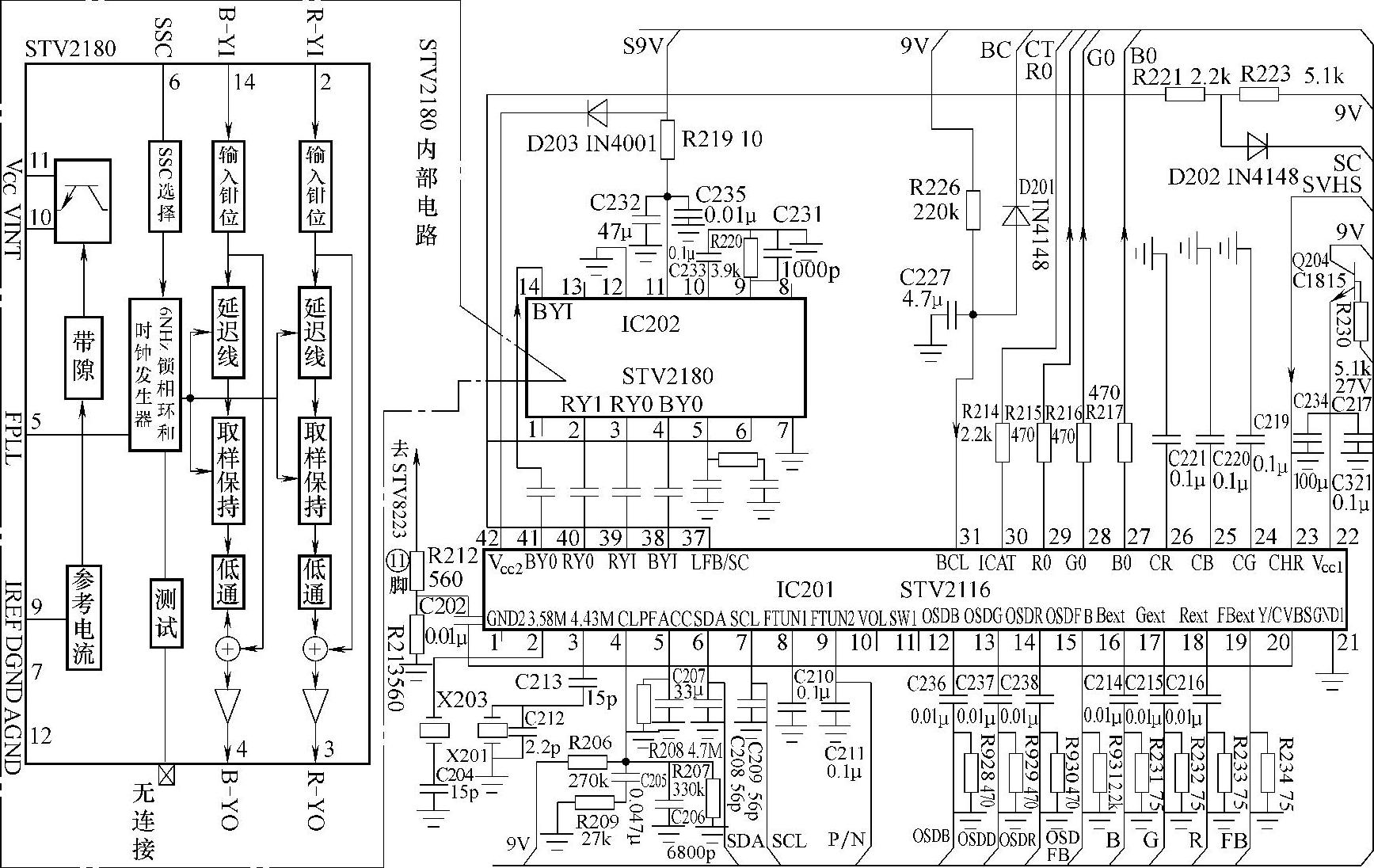

图4-26 创维5S01机心的亮度/色度电路原理

创维5S01机心彩色电视机亮度信号处理电路采用集成电路IC201(STV2116)与IC202(STV2180)集成基带延时线配合使用。由于STV2116的内部集成有SVHS(Y/C分离输入)选择开关及自动校准的色带通滤波器、色度信号限波器及亮度延迟线等功能电路,因此几乎不需要外围元器件即可完成亮度信号的处理。工作过程是:全电视信号或亮度信号由AV/TV转换电路产生,再经STV2116的⑳脚进入。若输入的是全电视信号,则经过内部色度限波器取出亮度信号;若输入的是亮度信号,则直接输出亮度信号,输出的亮度信号经内部延时线延迟和锐度控制后,加至基色矩阵电路,进行三基色信号的解调。

色度信号处理电路的工作过程如下:

全电视信号同样经STV2116的⑳脚进入色度带通滤波器取出色度信号,与㉓脚输入的S端子色度信号在内部SVHS开关进行转换后,经自动色度控制电路ACC处理,然后送到内部色度信号解调器,并解调出R-Y、B-Y信号,经STV2116的㊵和㊶脚输出,随即送到STV2180的②和⑭脚内的基带延迟线,经STV2180处理后,得到相位准确的R-Y、B-Y信号。该信号又经STV2180的③、④脚加到STV2116的㊳、㊴脚,进入内部矩阵电路。在内部矩阵电路解调出3-Y色差信号→与Y信号混合→解调出R、G、B三基色信号,这一级可进行色度、对比度及亮度控制(STV2116的㉛脚为自动对比度控制端,经D201、R304与行输出变压器接地端的③脚相接,可实现自动对比度控制,自动限制束流的大小)。引脚⑭、⑬、⑫输入的字符R、G、B信号与经ST2116内部解调出来的R、G、B三基色信号一起被送入内部转换开关,在⑮脚字符消隐脉冲的控制下,进行图像/字符信号的转换混合,最后从STV2116的引脚㉗、㉘、㉙输出R、G、B信号,送到末级视放电路。
