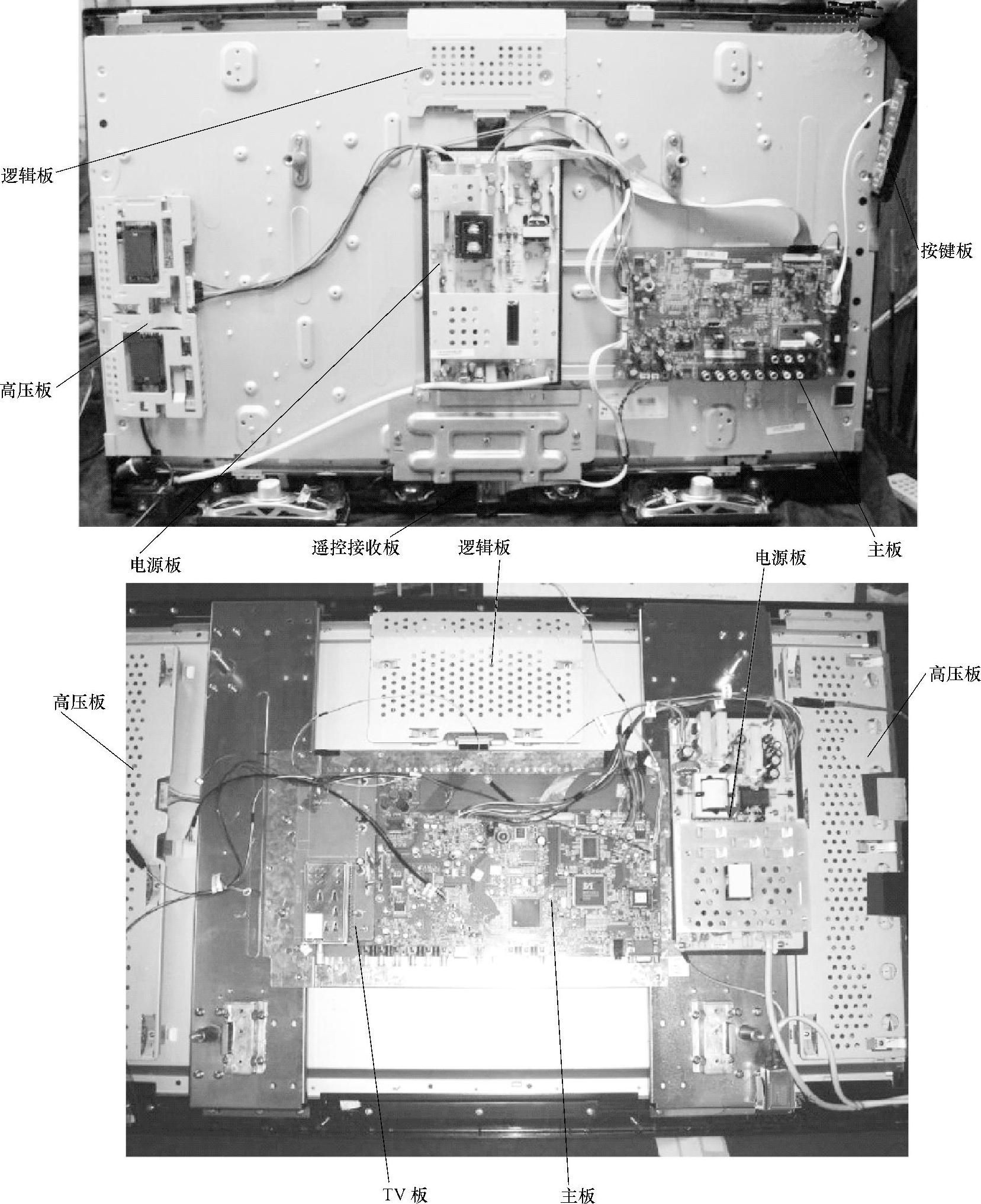

液晶电视内部主要由液晶屏、电源板（或电源适配器、二合一电源高压板）、高压板（又称升压板、高压条、背光板、逆变器）、主板、逻辑板（液晶屏驱动板）、遥控接收板、按键板、屏线、液晶屏组成，另外有些彩色电视机还带有TV板（也称高频板）、侧AV板、功放板等，如图4-7所示。

液晶电视内部主要部件的作用如下：

1）液晶面板是液晶电视的核心部件（见图4-8），其作用是用来实现显示彩色图像。

图4-7 液晶电视内部组成

2）电源板主要作用是为液晶电视提供稳定的直流电压，即电源板将90～240V的交流电压转变为12V、5V、24V等直流电压供给液晶电视工作。电源板按安装方式主要有外置式（见图4-9）和内置式两种形式，其中内置式又有单独电源板（见图4-10）和电源高压二合一板（图4-11所示为海信TLM26E29型液晶电视电源、高压一体板实物）。

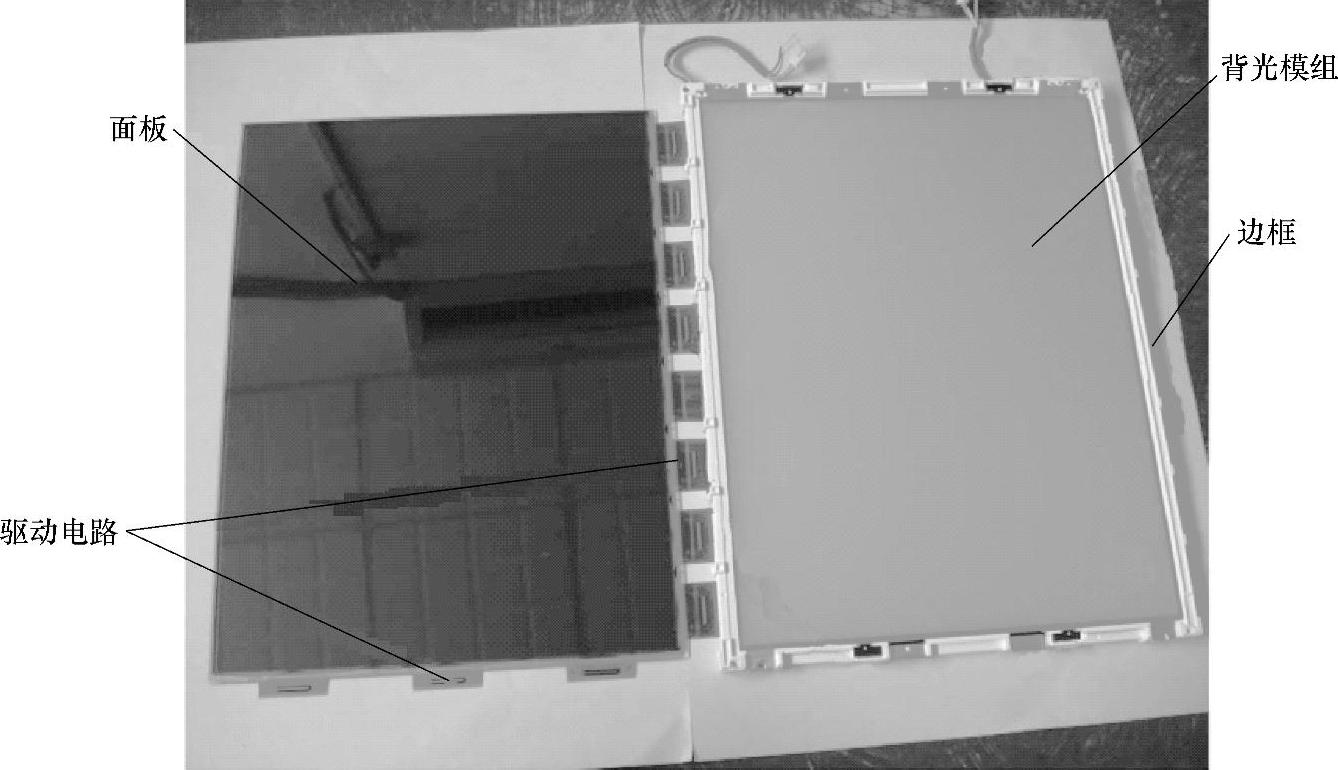

图4-8 液晶面板

3）液晶电视中的高压板是一个电压变换电路，工作状态受控制系统电路中微处理器输出的信号控制，它相当于CRT彩色电视机的行输出电路，行输出电路的任务之一是为CRT提供工作电压，高压板为背光源提供工作电压。高压板实际上是一个脉冲振荡放大电路，主要作用是将12V电压升压为1500～1800V的高压交流电，用于点亮液晶板（Panel）背光灯管（CCFL），即将电源输出的低压直流电压（12V或25V）转变为液晶板所需的高频600V以上高压交流电，点亮液晶板上的背光灯。

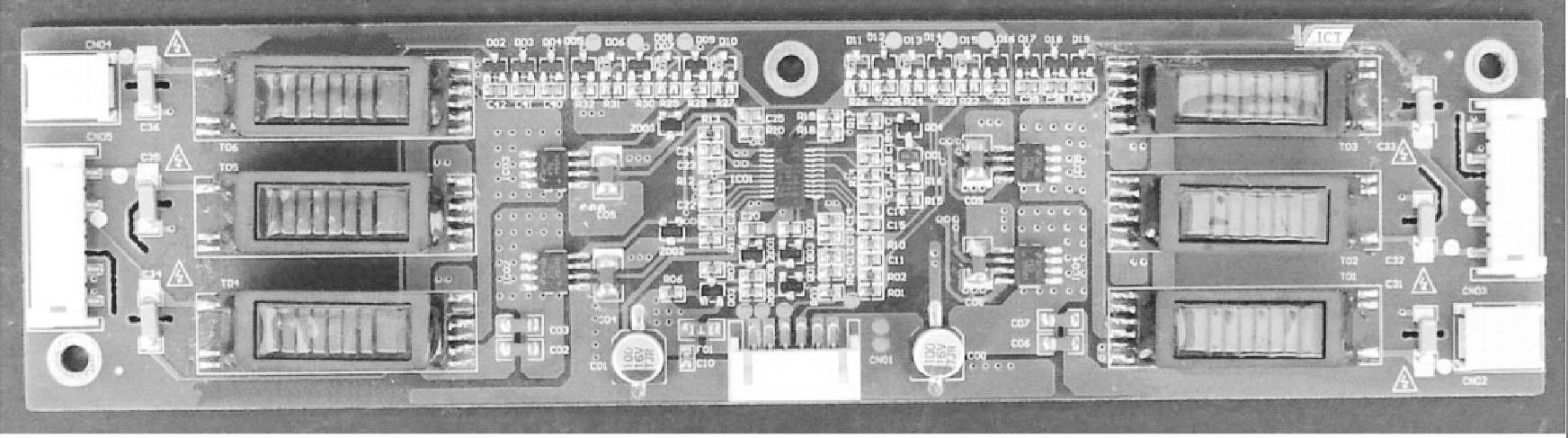

高压板与电源板一样，也有两种形式，即独立式（见图4-12）和电源、高压一体式两种。

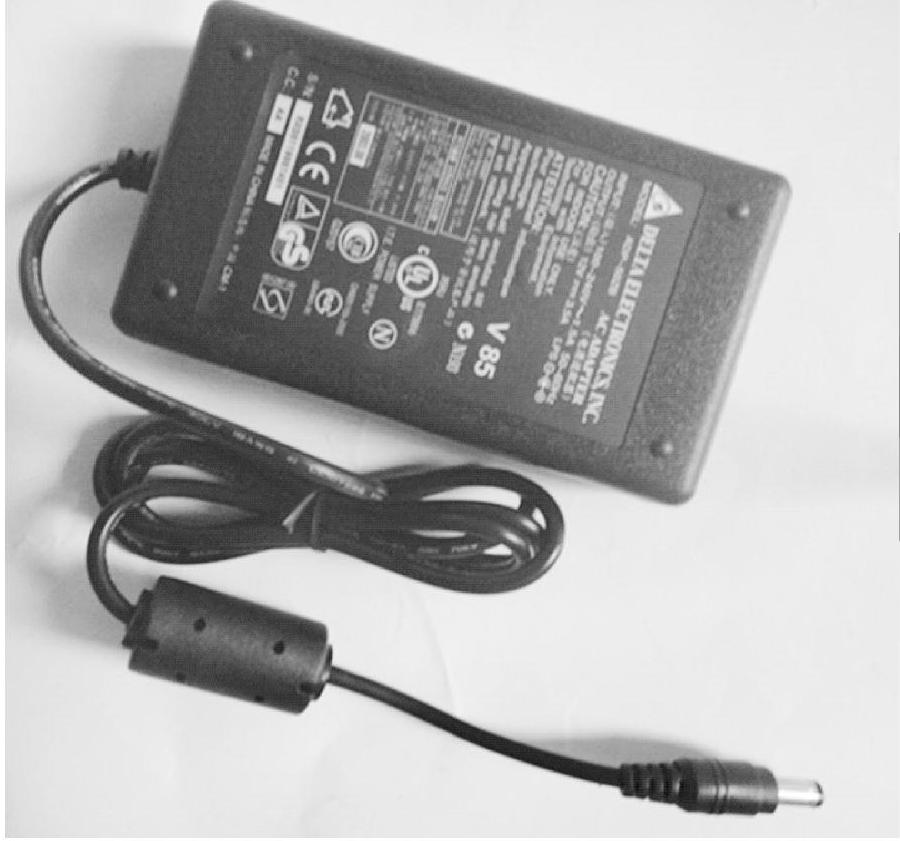

图4-9 液晶电视外置式电源

4）主板是液晶电视中信号处理的核心电路部分，在系统控制电路的作用下承担着将外接输入信号转换为统一的液晶显示屏所能识别的数字信号的任务。主板中往往包含着大量的电容、电阻等贴片元器件，图4-13所示为海信TLM4033D型液晶电视主板实物图。

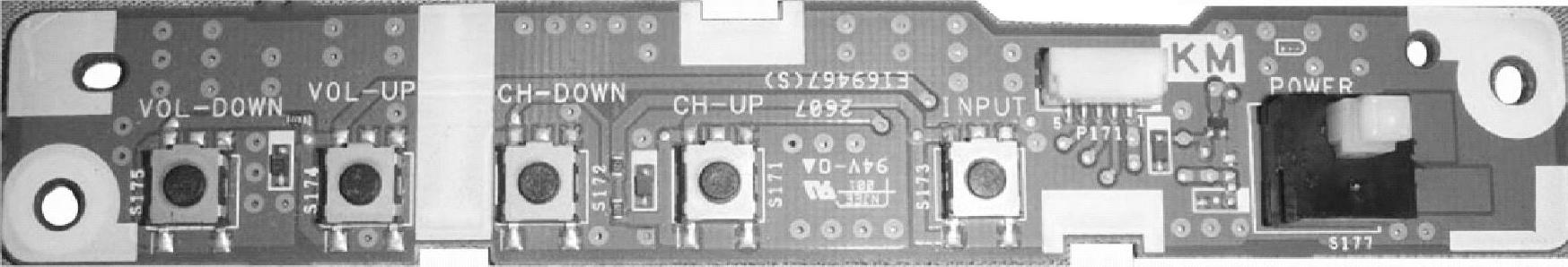

5）按键板是为液晶电视实现开关机、菜单调整（如亮度、对比度、颜色、图像位置等）等功能而设置的。图4-14所示为夏普LCD-46BK7型液晶电视所用的按键板实物图。

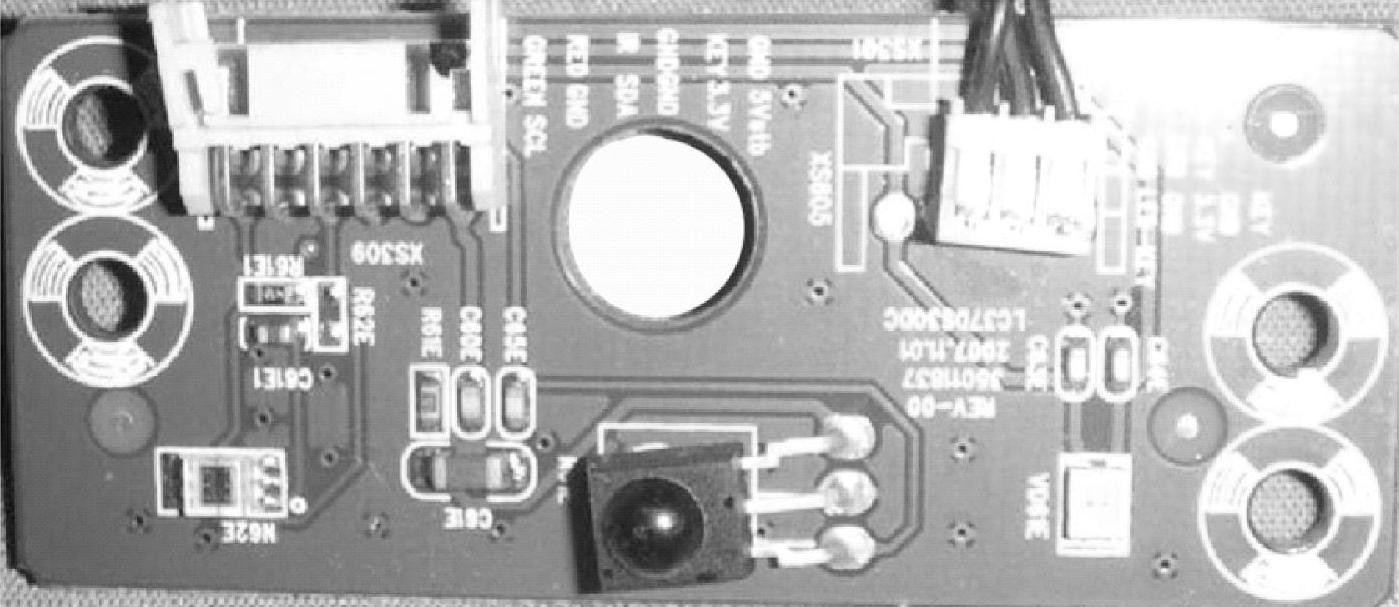

6）遥控接收板用来完成工作状态的指示及遥控编码信号的接收。图4-15所示为康佳LC47DS30C型液晶电视所用的遥控接收板实物图。

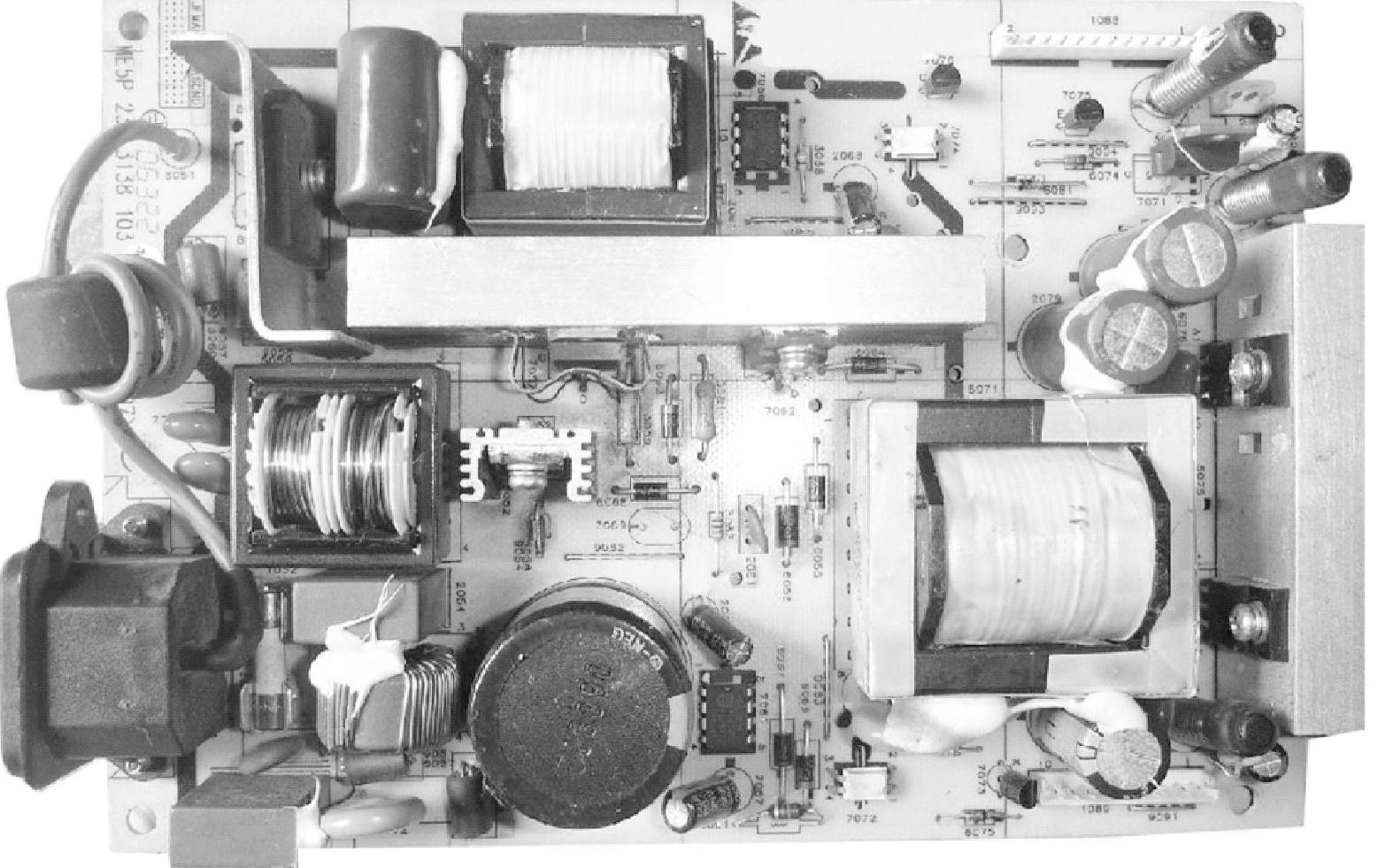

图4-10 单独电源板

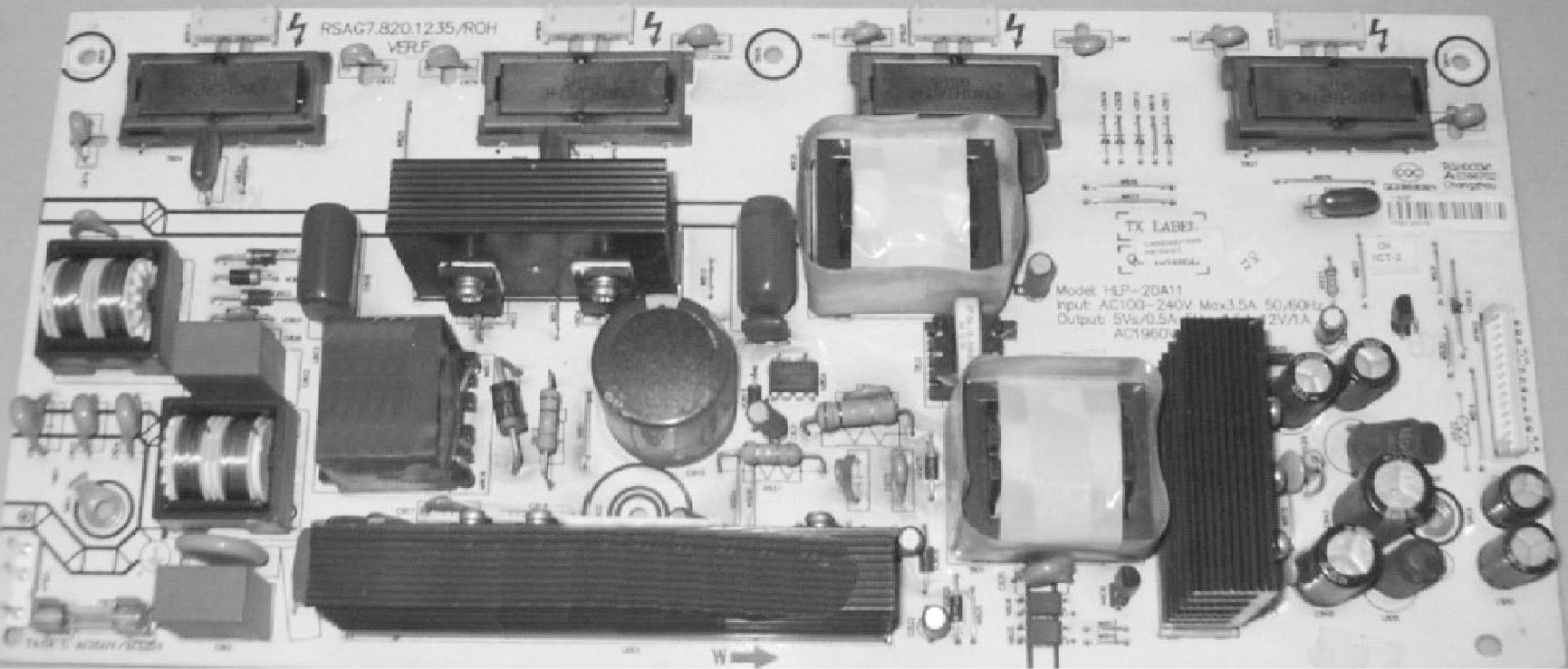

图4-11 电源、高压一体板

图4-12 独立式高压板

(www.daowen.com)

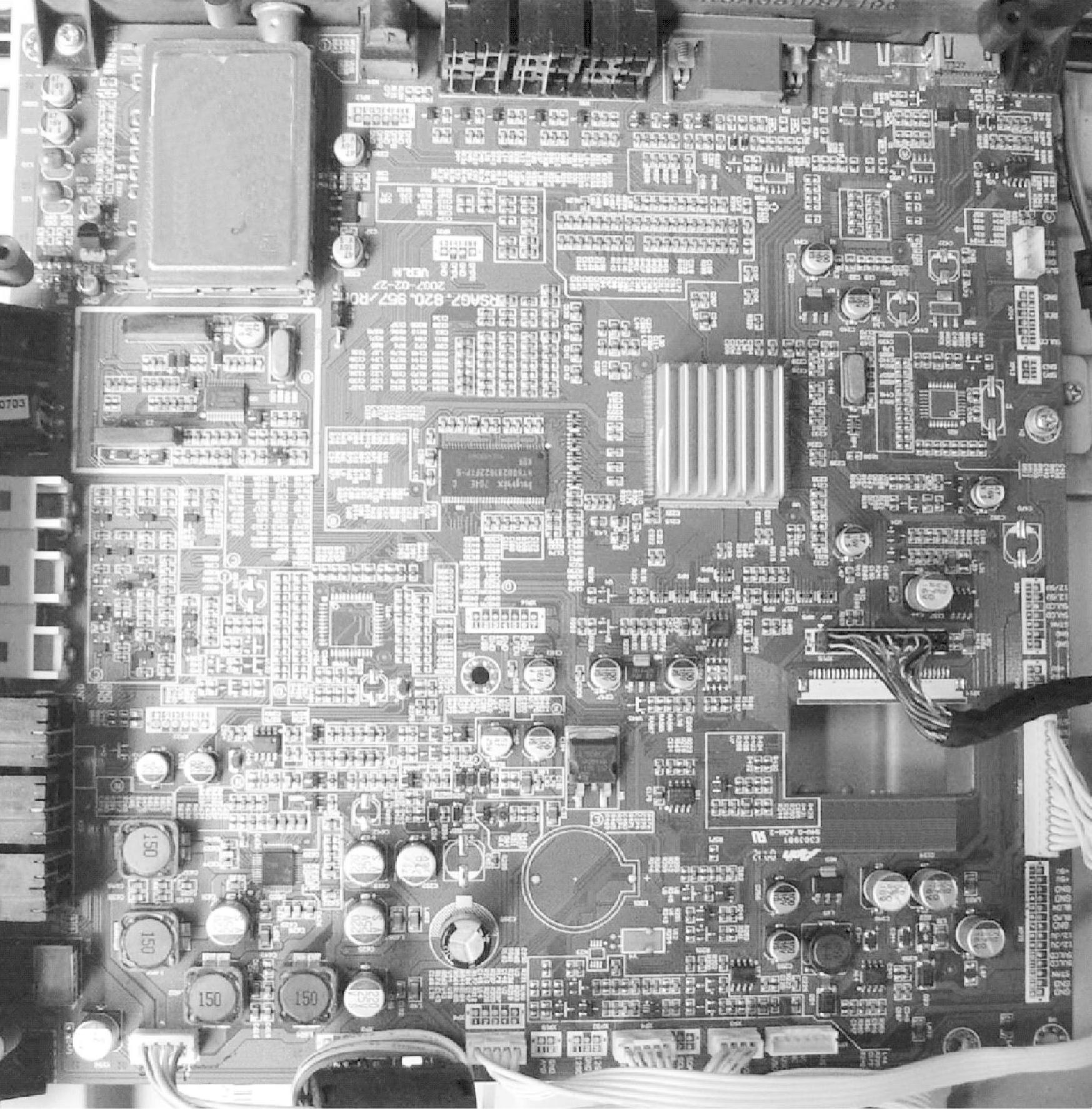

图4-13 主板

图4-14 按键板

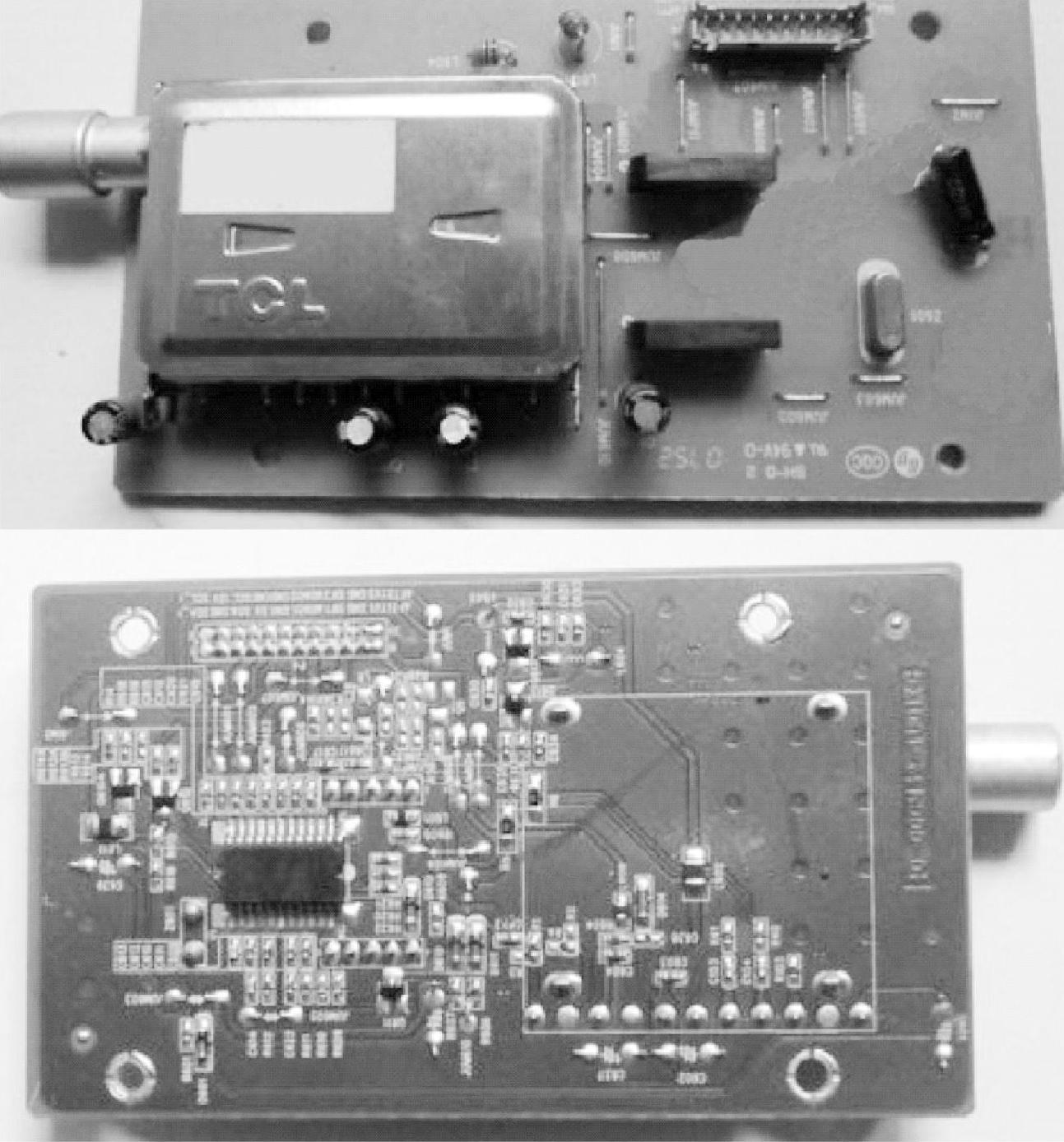

7）TV板（高频板）是接收、解调和解码电视信号的部分。TV板上主要由主调谐器和一些外围处理电路组成（包括射频电路、音效处理电路），主调谐器将RF信号解调为视频信号，通过转接后送入主板作相应处理，同时还承担着对音频信号进行音效处理的任务。该组件的性能直接影响到后级电路对信号处理的质量。图4-16所示为TCL L46E64型液晶电视所用的TV板实物。

图4-15 遥控接收板

图4-16 TV板

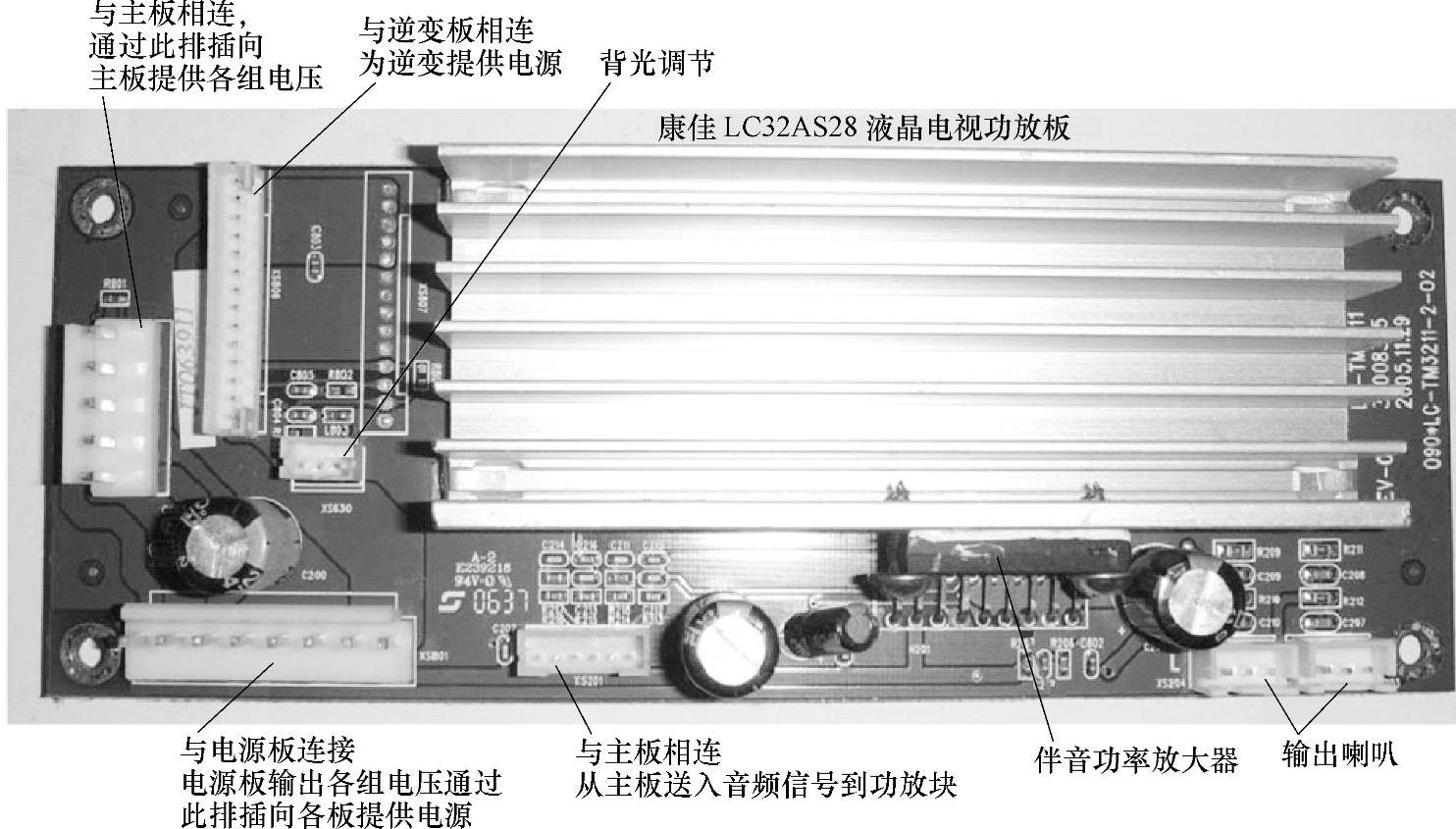

8）功放板由功率放大电路组成，主要将TV板送来的音频信号进行功率放大输出，推动扬声器发出声音。图4-17所示为康佳LC32AS28型液晶电视所用的功放板实物。

图4-17 功放板

9）用户可以将USB设备通过USB板组件连接起来，使本机成为信息交换的中心。图4-18所示为长虹LT42510FHD型液晶电视所用的USB板实物。

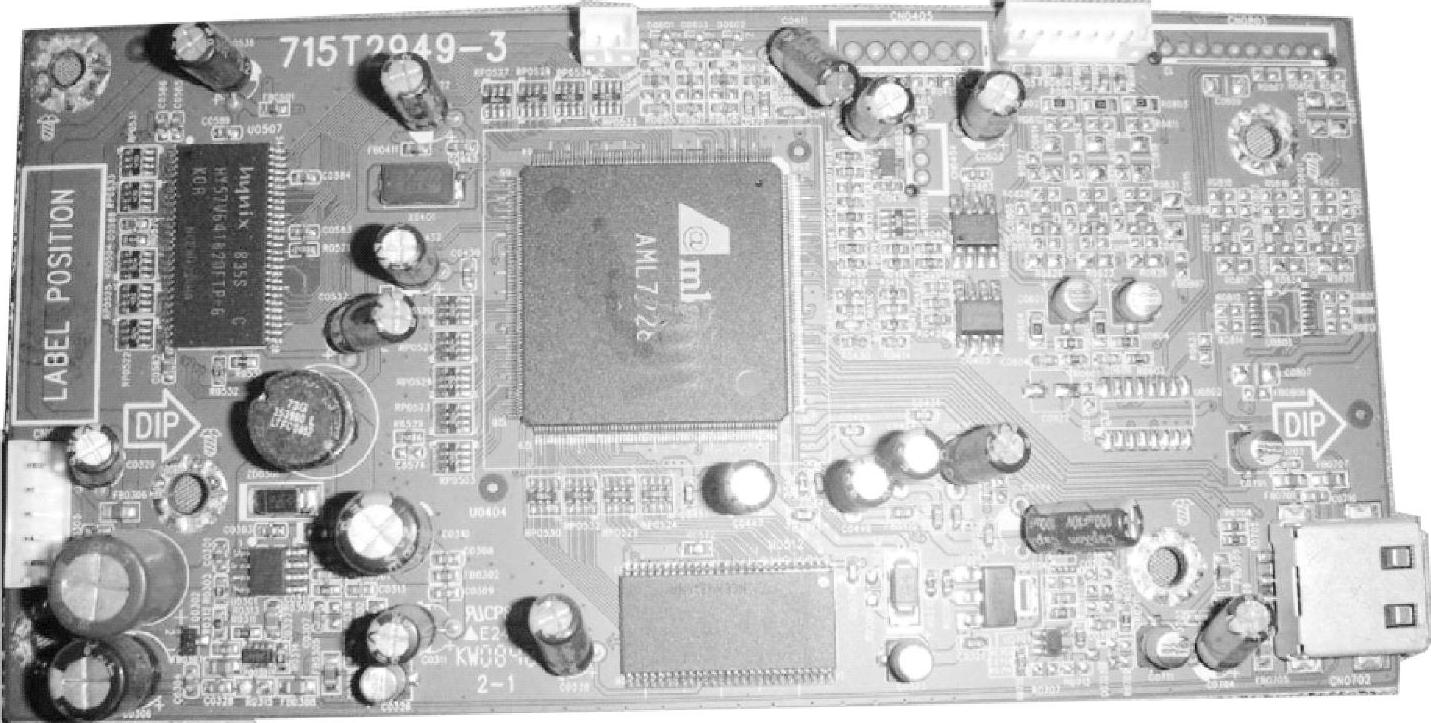

图4-18 USB板

10）侧AV板组件主要用于耳机输出，AV输入及S端子输入。图4-19所示为三星LA46M81B型液晶电视所用的侧AV板实物。

11）逻辑板（液晶屏驱动板）。信号处理板（主板）输出的上屏信号，通过上屏线进入逻辑板，经逻辑板处理后，变成显示屏的行列驱动信号送往行列驱动板，然后由行列驱动板送往液晶体，并对液晶体进行控制，如图4-20所示。

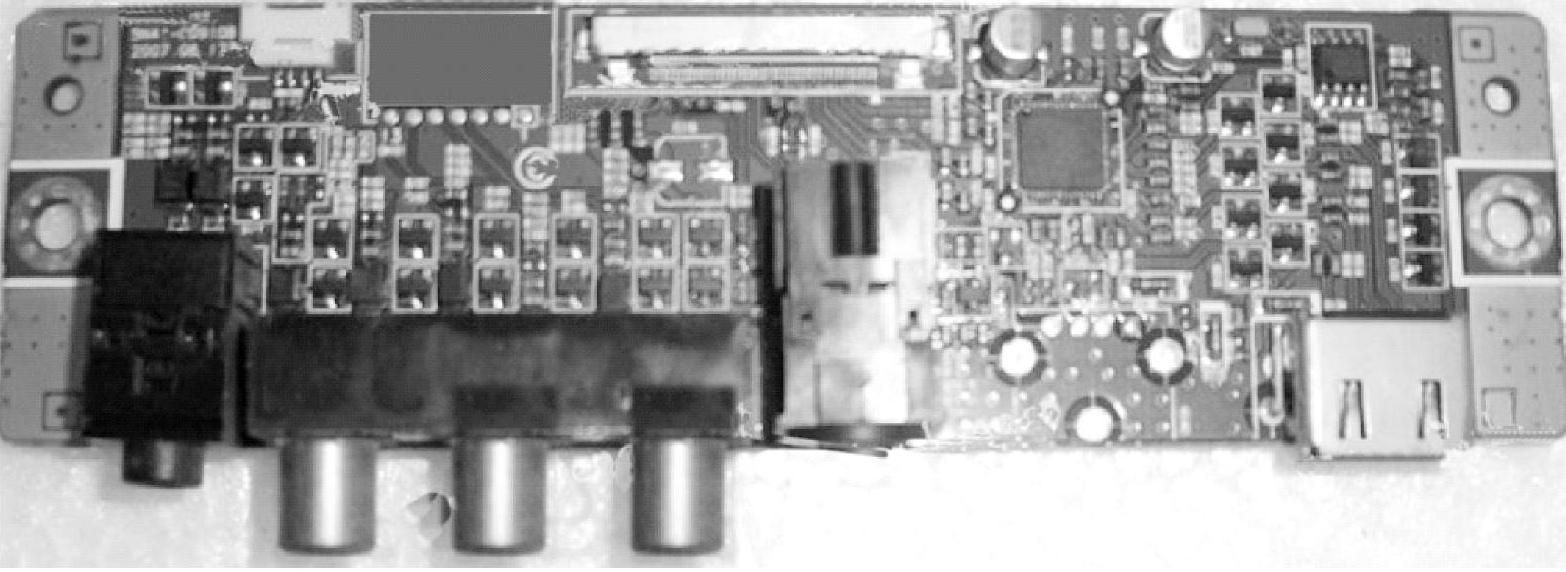

图4-19 液晶电视侧AV板

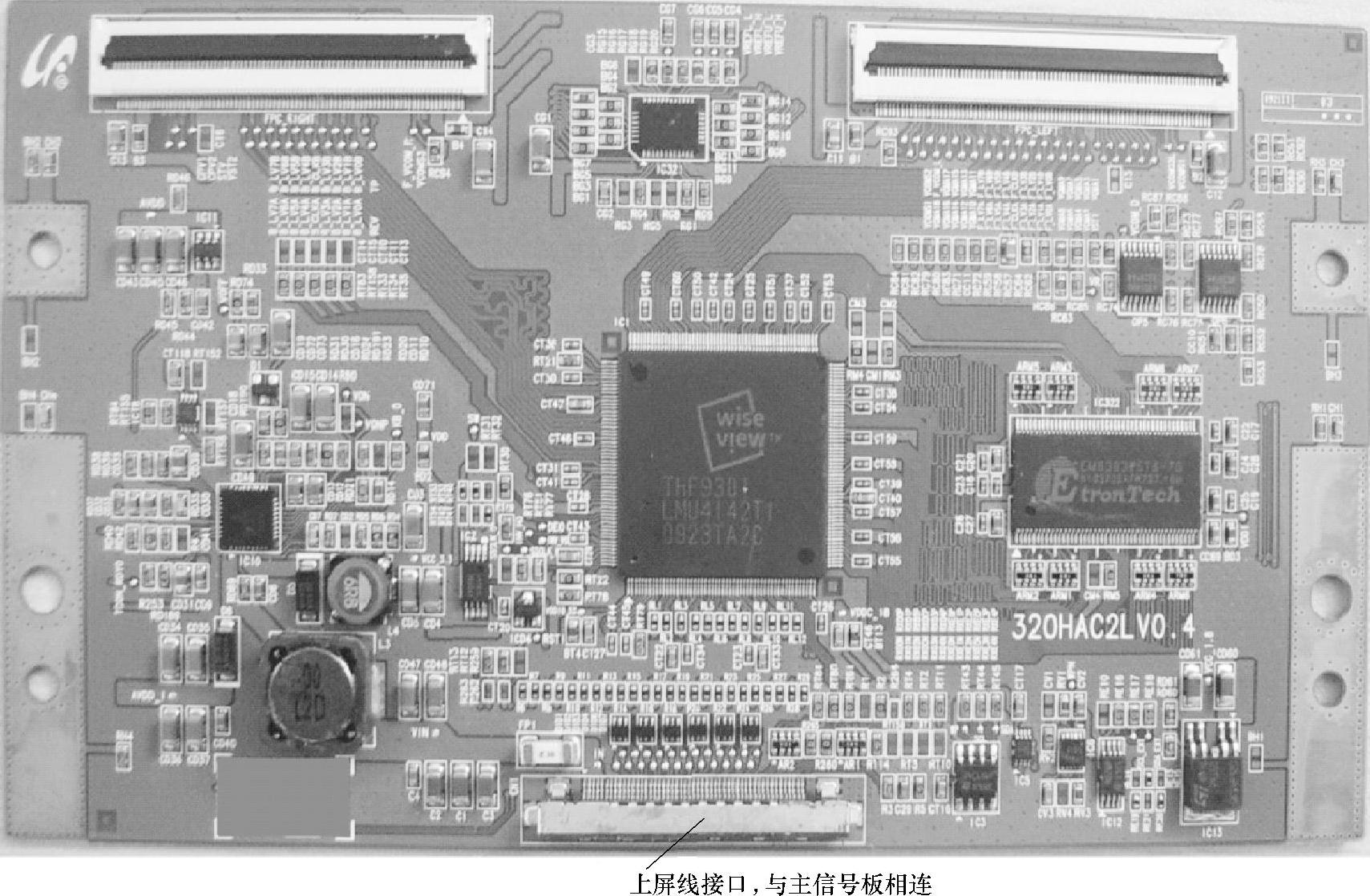

图4-20 逻辑板
