CRT彩色电视机的外部结构组成

彩色电视机外部主要由前面板、机箱后盖、遥控器三大部分组成。各品牌机型彩色电视机的外部实物及设计工艺有所差异,但主要部件的基本功能大同小异。下面介绍的是比较典型的彩色电视机外部组成。

(1)前面板

电视机的前面板通常在两侧或上部设计有音响,底面设计有主面板控制按键。早期的彩色电视机前面板底面设计的控制按键比较全面,甚至还设计有可以打开的小门,用于安装控制按键盘。目前新出厂的彩色电视机,控制面板上的控制按键越来越少,主要有开机键、菜单键、音量增/减键、红外线接收窗口、电源指示灯等其他按键。控制键有设计于电视机前面板的底部的,也有在侧面的,如图4-1所示。

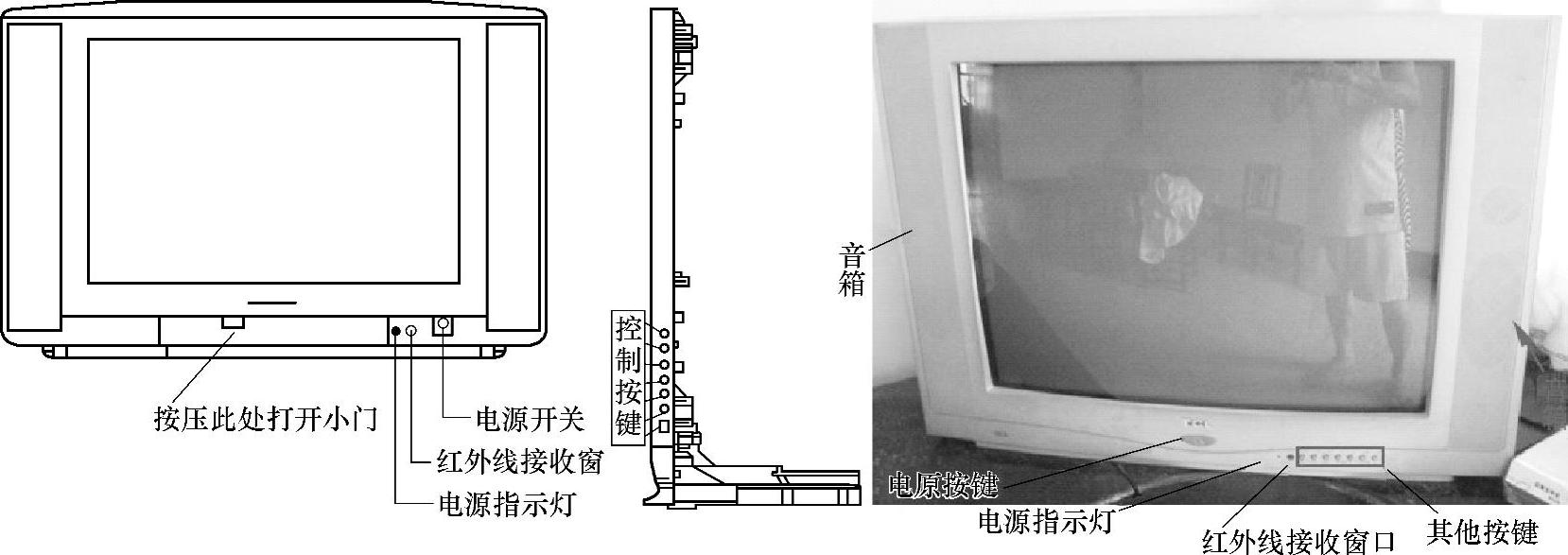

图4-1 典型彩色电视机前面板结构图

(2)机箱后盖

电视机后盖实物外形如图4-2所示。通常在四周留有散热通气孔,两边设计有托手孔位,下部留有电源线、接线天线的引入孔、视频、音频输入端子等输入、输出控制端。市面上也有很多电视机分为中框和后盖两部分。(www.daowen.com)

(3)遥控器

遥控器是一种用来远控机械的装置,它主要由集成电路板和用来产生不同信息的按钮组成。其内装有中央处理器(CPU),电视机的各种菜单密码信息在制造时就已输入其中,电视机遥控器只要发出与之对应的密码即可以实现电视机的遥控。图4-3所示为典型遥控器实物外形及结构功能,所集成的各种功能设置主要有电视机开/关、节目选择、音量调节等。

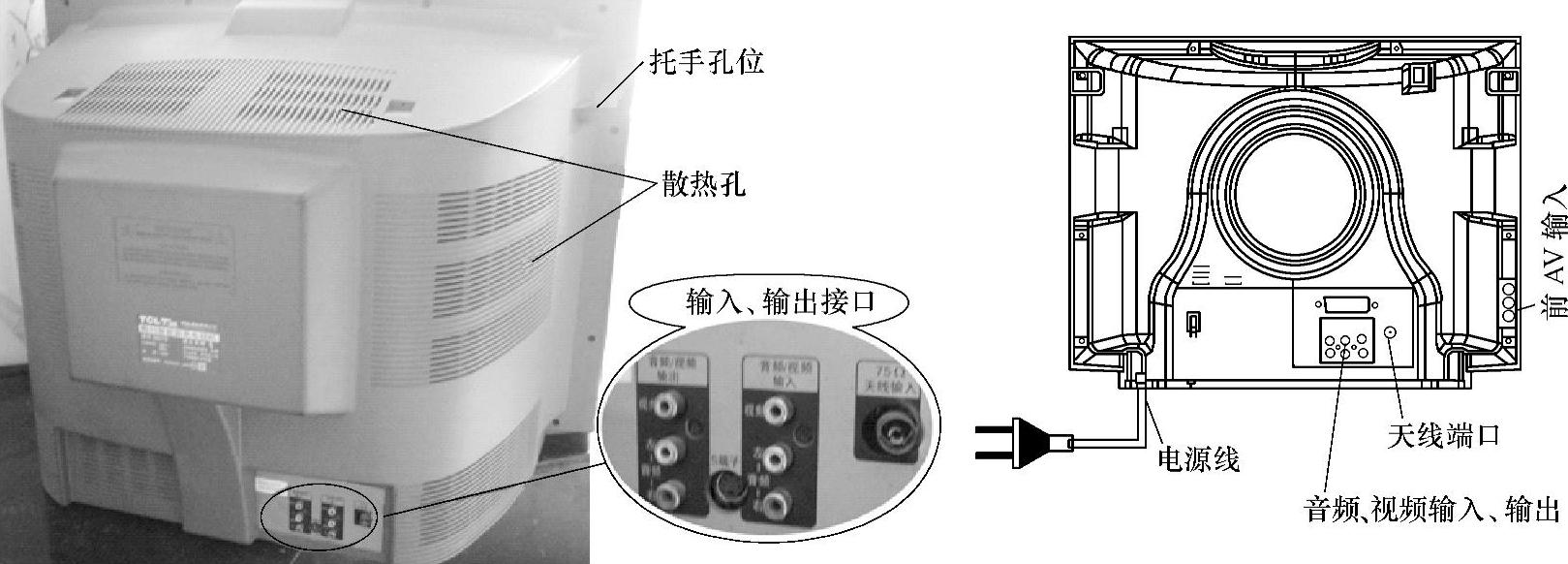

图4-2 典型彩色电视机机箱后盖结构图

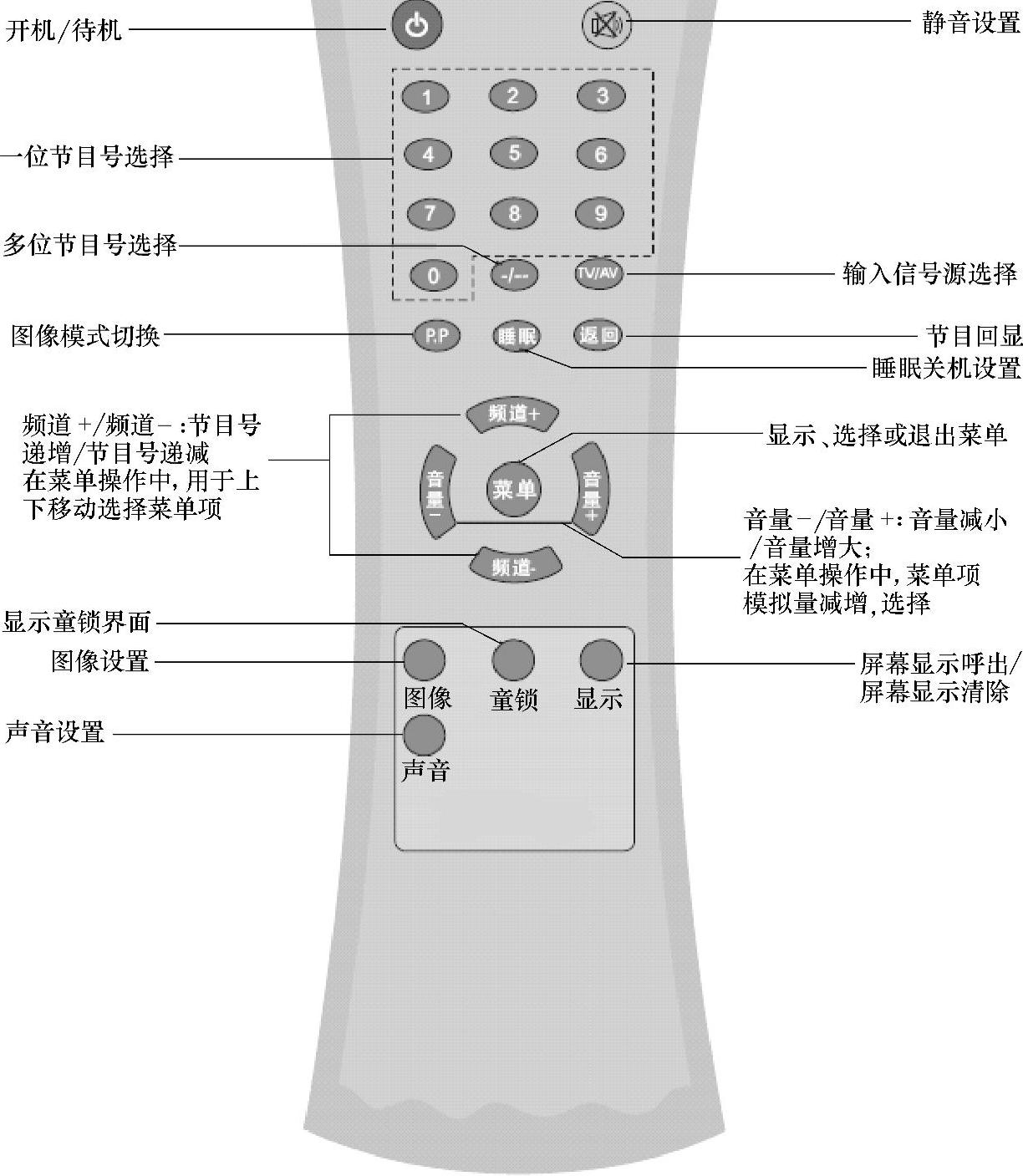

图4-3 典型遥控器实物外形及结构功能图
