1）换板后，若显像管的左边或右边出现白边，则调整总线第1页H BLK RIGHT及H BLK LEET（行消隐），直到白边消失为止。

2）换板后，若电视关机出现彩斑，则将图中D901的阳极接与8V连接，可从尾板上方形焊盘处取8V电压，同时将第13页中的P.OFF.RGB选项值设为2。

3）换板后，若图像上下颠倒，则将场偏转接线对调焊接即可；若图像左右颠倒，则将行偏转接线对调焊接即可。

【点拨】

①行场偏转线圈接错会引起无光栅、无伴音、无图像，常损坏大量元器件。应重点检查行管、电源开关管、场扫描集成电路及外围电容和场供电限流电阻。

②电源不能起动。应重点检查总熔丝、电源管、开关电源稳压二极管。

③光栅不亮，大多是显像管老化，可将灯丝电阻降低试试。

4）有些原机开关电源的开关管c极与+300V之间有反峰电压吸收回路，代换前应检查该回路是否完好，图3-17所示为R、C吸收回路。没有吸收回路的并联型开关电源则按照图中加装一套，以保开关电源长期稳定地工作。串联型开关电源可不加。

5）加装的模块开关管应安装在散热片上，各连线应尽量短，以免产生干扰和啸叫等现象。

(www.daowen.com)

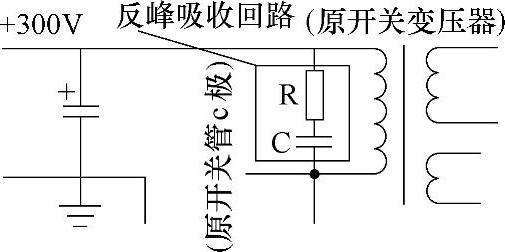

图3-17 R、C吸收回路

6）原机光耦合器的输入端若带有稳压电路则应将其拆掉，只保留CPU的控制电路；如果原机有两只光耦合器，则可去掉一个，只保留CPU控制的那一只。

7）模块电压是可调的，实物中有可调电位器，调整模块的电位器，接上假负载，让主电压和原机电压（一般为110V）相同，其他各组电压则会自动匹配。

8）如果原机电源上有多只光耦，其作用分别是关机、稳压或保护，则可只保留蓝线接到关机作用的那只。也可将多只光耦的c、e极并联起来接蓝（或灰）、黑线，达到多重保护的目的。

9）蓝线为遥控关机多功能控制线。如果原机是利用光电耦合器的导通来降低主电压进行遥控关机的，则可在蓝线与光耦的c极之间串入一只680Ω左右的电阻以实现降压关机。

10）开关电源代换后，若不能启动或输出电压过低，则首先断开蓝线试机（降压关机型开关电源断开蓝线时要把CPU供电的整流二极管挑开，以防不测，如采用STR6309的电源），若能启动且输出电压正常，则检查光耦控制电路。若不能正常启动，则说明前面需要检查的电路元器件存在隐性故障，需重新检查是否存在软故障。

11）开关电源代换后，若出现啸叫、干扰、过热，则应重点检查主电压整流二极管上并联的瓷片电容是否容量过大，吸收回路不良或引线干扰过大。

12）若接有假负载时工作正常，拆除假负载后接原机不工作，则可在+B输出端与其负极之间并联一只5～10k（3～5W）的电阻应急解决。

13）不同的电源维修模块有其不同的应用范围，购买时应看清楚。由于某些机型的开关变压器与模块不匹配，出现输出电压达不到要求、啸叫声严重的，则不宜代换模块。
