由于开关电源的带负载能力较好，能随负载大小进行调节，因此无论是CRT电视还是液晶电视均采用开关电源供电。开关电源的故障率较高，对于初学者来说，有时候维修起来并不是特别快捷。尤其是上门维修，维修条件不是很方便，为加快维修速度，可采用开关电源通用维修模块进行代换。只要原开关电源的开关变压器正常，+300V供电也正常，开关变压器的二次侧整流、滤波电路、续流二极管无问题，均能采用开关电源维修模块修复原电源。而且接线简单，性能稳定，广大同行在维修CRT彩色电视机、液晶彩色电视机等的开关电源，特别是焊板损坏较为严重的开关电源时不防一试。

（1）原机开关电源的检查

1）检查原机开关电源的+300V供电是否正常、开关变压器的二次侧整流、滤波电路是否完好，负载有无短路现象。串联型开关电源还要检查续流二极管是否损坏。若有上述故障则不能进行代换或修复后再代换。

2）判断原机开关电源是串联型开关电源还是并联型开关电源。串联型开关电源的+300V电压是经变压器绕组，再经开关管直接输出110V，属于热地机心，此类开关电源较小；并联型开关电源是指开关变压器一次侧、振荡电路、开关管等元器件与二次侧电压输出部分是隔离分开的，属冷地机心，家用电器中大多采用此类开关电源。分清原机采用的是串联型还是并联型，其目的是便于针对不同的开关电源采用不同的代换接线方法。

3）检查原机开关电源是采用散件还是厚膜块的开关电源。重点检查开关变压器的二次侧主绕组（即开关管集电极所接绕组）是接独立开关管还是接厚膜块的某脚。务必查清厚膜块内部开关管集电极的所接脚位。

（2）串联型开关电源的代换

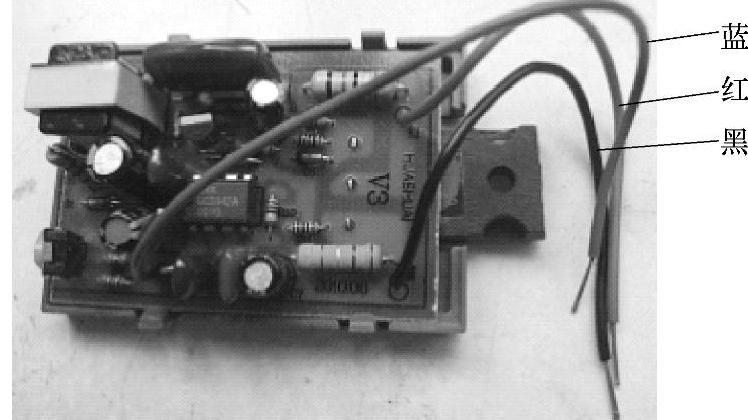

1）对于串联型开关电源，应选用串联型代用开关电源模块。目前此类模块不多，可选用串并联通用型开关电源模块进行代换。图3-13所示为一款三线串并联通用型开关电源维修模块（V3）。此模块只有红、黑、蓝三根线。

2）将原机已损坏的电源开关管或厚膜块拆下后，按图3-14所示进行连接。将代换模块固定到原机开关管的散热片上。将上图中红线接原开关管c极（或场效应管D极），即开关变压器的一次绕组，黑线接原开关管的e极即开关电源的二次侧。蓝线接原机光耦合器的集电极。

图3-13 串并联通用型开关电源维修模块

(www.daowen.com)

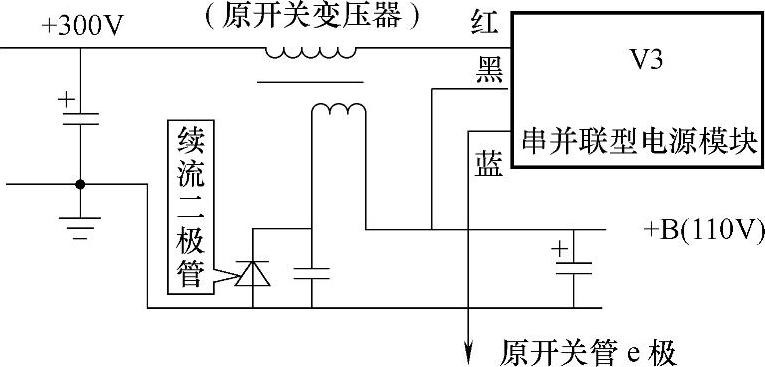

图3-14 串联型开关电源代换

（3）并联型开关电源的代换

1）以TKM-3B并联型开关电源模块为例进行介绍。该开关电源模块适用于并联型开关电源的机型，只需要原机的整流滤波电路和开关变压器良好即可。该模块设有5根外接线，分别为红、黑、黄、蓝、灰，其中，灰色为开关机的控制线。若原开关电源是继电器或手动控制开关机的机型，则该线可不接入，如图3-15所示。

对于采用三线的开关电源代换模块，一般只连接图中红、黑、蓝三线即可，如图3-16所示。

2）拆除原开关管，用红线接原机开关管的c极，如原机采用厚膜块，则将红线接在厚膜块内部开关管的c极脚位上，即接在开关变压器一次侧绕组中与300V直流电源正端相连接绕组的另一端上；黑线直接接300V负极的地线（即热地，应直接接地，若中间有电阻则去掉）；黄线接二次绕组的主电源（110V）整流管的二极管正端；蓝线接开关变压器二次绕组的地线（即冷地）；灰线接光耦合器的c极。

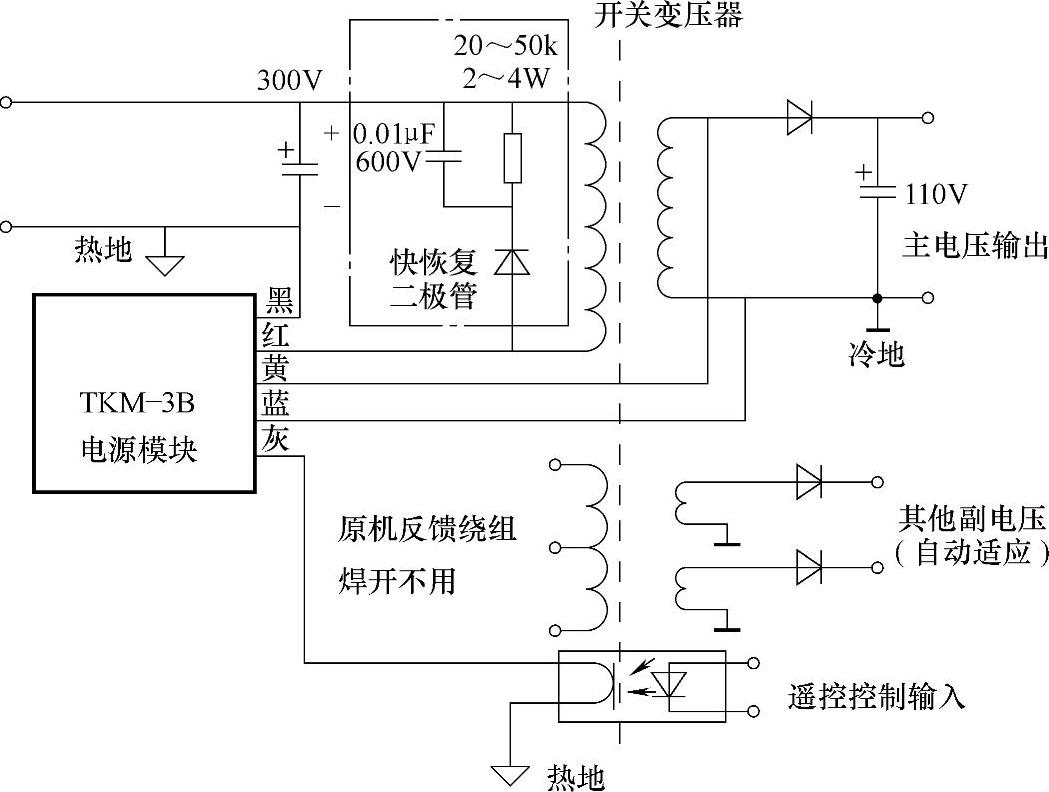

图3-15 并联型开关电源的代换

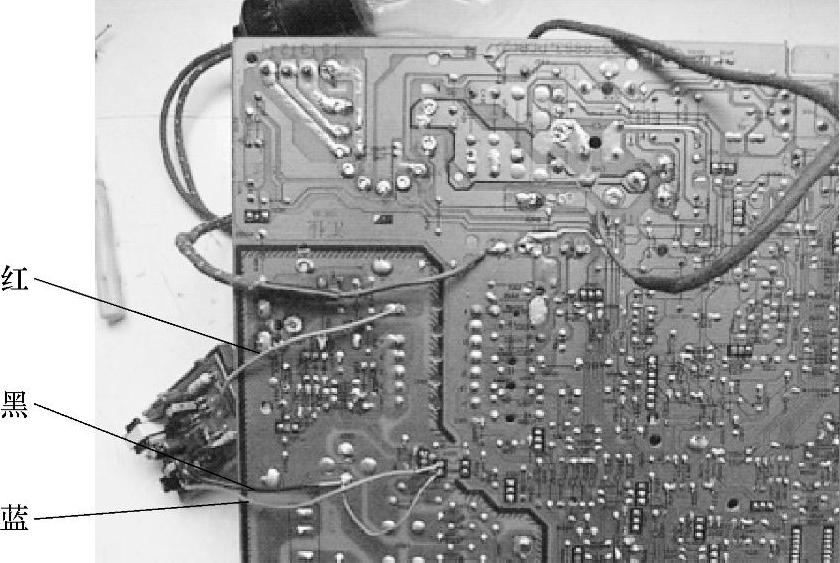

图3-16 三线的开关电源实物代换
