当调谐器电路出现故障时，应对调谐器的工作电压、I²C总线信号、各引脚的电压值、AGC（自动增益控制）端直流电压几个方面进行检测，从而可判断其是否正常。独立调谐器与一体化调谐器电路的检测方法如下。

（1）工作电压的检测

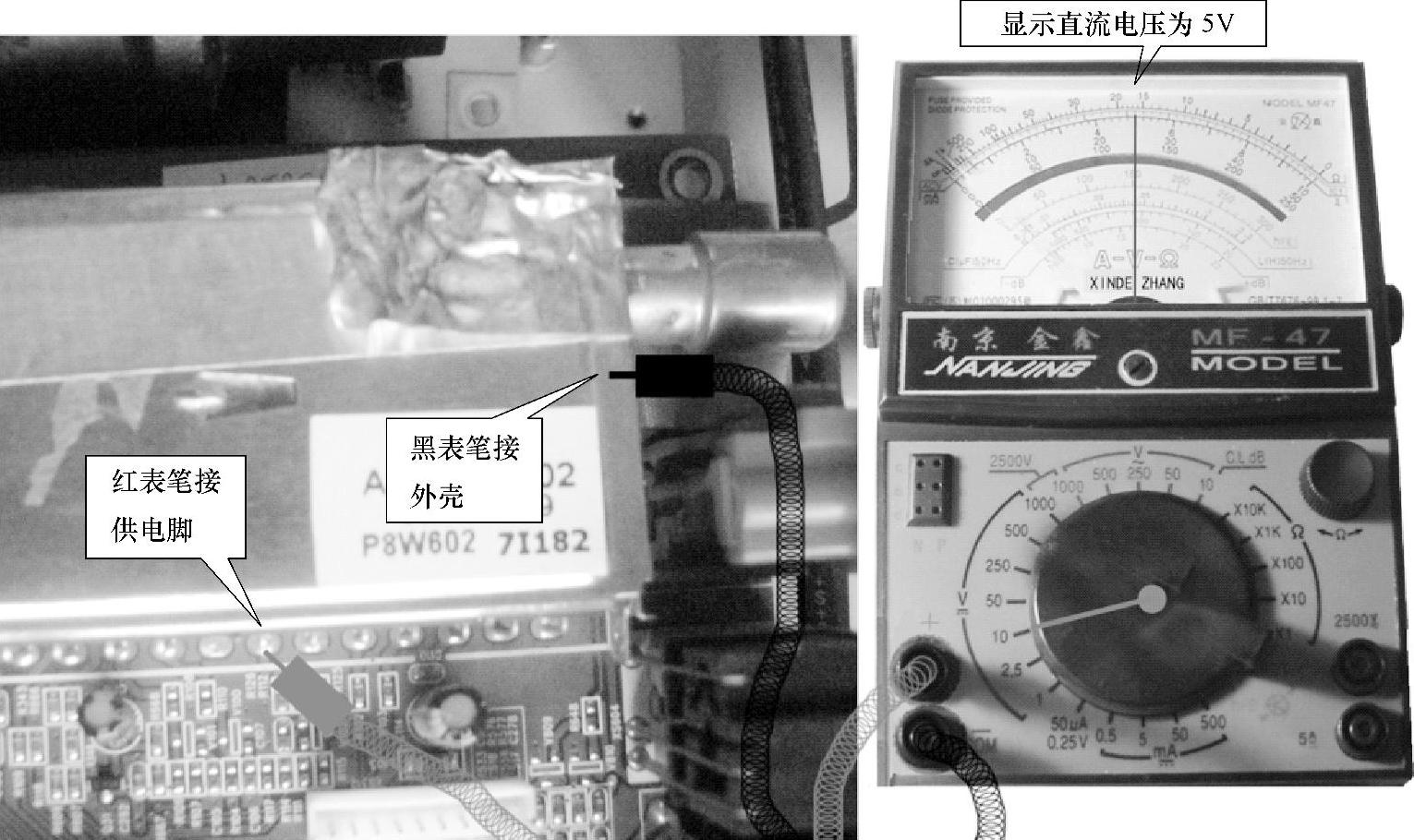

工作电压是调谐器的工作条件，正常时电压值通常为+5V，检测方法如图2-8所示。将万用表调至直流10V挡，将黑表笔接触调谐器的外壳，红表笔接供电端引脚，通过检测其电压值是否正常来加以判断。

通常，独立调谐器只有一个+5V供电引脚，而一体化的调谐器则要检测两个供电引脚，但检测方法相同。

图2-8 调谐器工作电压的检测

（2）I²C总线信号的检测

I²C总线信号通过微处理器送往调谐器的总线信号端引脚，若I²C总线信号不正常，则会造成调谐器无法正常工作。其检测方法是：用示波器检测调谐器I²C总线信号的两个引脚端，观察I²C总线的时钟信号以及数据信号的波形是否正常。若在I²C总线信号和供电电压均正常的情况下，调谐器还是无法工作，则可判断调谐器有可能本身已损坏，应予以整体更换。

（3）各引脚电压值的检测(www.daowen.com)

独立调谐器电路出现故障时，还可以通过测量独立调谐器各引脚的电压值来加以判断。以康佳LC-TM2018型液晶电视调谐器为例，其各引脚的正常电压值如下：

1）①脚为AGC端，在接收电视节目的条件下约为4.2V；

2）④脚和⑤脚为I²C总线控制信号端，平均电压应为3.5V；

3）⑦脚为+5V供电端；

4）⑧脚为AFC端，直流电压约为2.6V。
