（1）固定电阻的检测

使用MF-47型指针式万用表，根据被测电阻标称值的大小选择量程，将两表笔（不分正负）分别接电阻器的两端引脚即可测出实际电阻值，如图2-1所示。实测电阻值应与电阻的标称值相符合（允许有一定的偏差），若所测电阻值为零，则表示电阻已短路；若超出偏差范围，则说明该电阻器已变值。

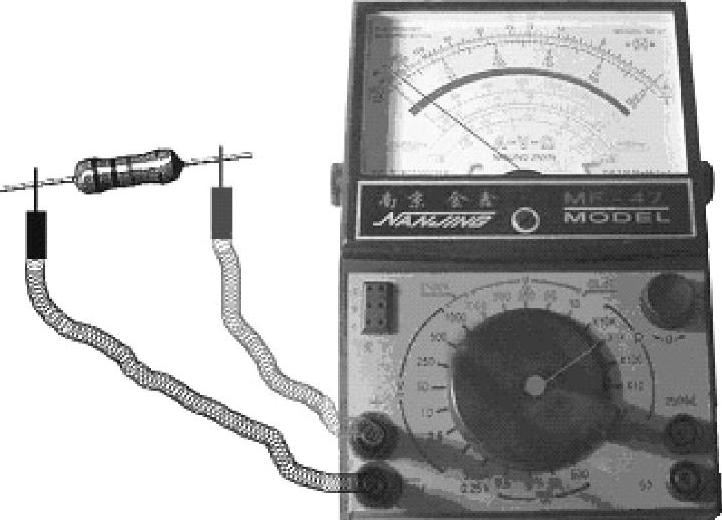

图2-1 检测固定电阻示意图

【点拨】

1）测试时应将被测电阻器从电路上焊下来，至少要焊开一个接头，以免电路中的其他元器件对测试产生影响。

2）测试几十千欧以上阻值的电阻器时，手不要触及表笔和电阻器的导电部分，否则会造成误差。

3）电阻的单位换算：1MΩ=10³kΩ=10⁶Ω。(www.daowen.com)

（2）电位器的检测

使用指针式万用表可以检测电位器的标称阻值、电位器的绝缘性能和带开关电位器的性能。具体检测方法如下：

1）标称阻值的检测方法。检测时，将万用表两表笔短接调零，将红、黑表笔不分正负分别与电位器的两个引脚相接，测得的电阻值应与标称值相近。若测得为无穷大或与标称阻值相差很多，则说明该电位器已开路损坏。

2）绝缘性能的检测方法。检测方法如图2-2所示，将万用表置于R×10k挡，用红、黑两表笔不分正负分别与电位器外壳及电位器各个引脚相接。每次所测得的阻值都应为无穷大，若否，则说明该电位器存在短路或绝缘性能不良。

3）带开关电位器性能的检测方法。在维修带有开关的电位器时，检测电位器的标称阻值后，若没查清故障原因，则应对其开关进行检测。将万用表置于R×1电阻挡，将红、黑两表笔不分正负分别与开关的两外接焊点相接，旋动电位器开关轴柄使之接通。此时测得的阻值应为0Ω；而当断开电位器开关时，万用表所测得的阻值应该为无穷大。否则说明开关已损坏而造成故障，需要更换。

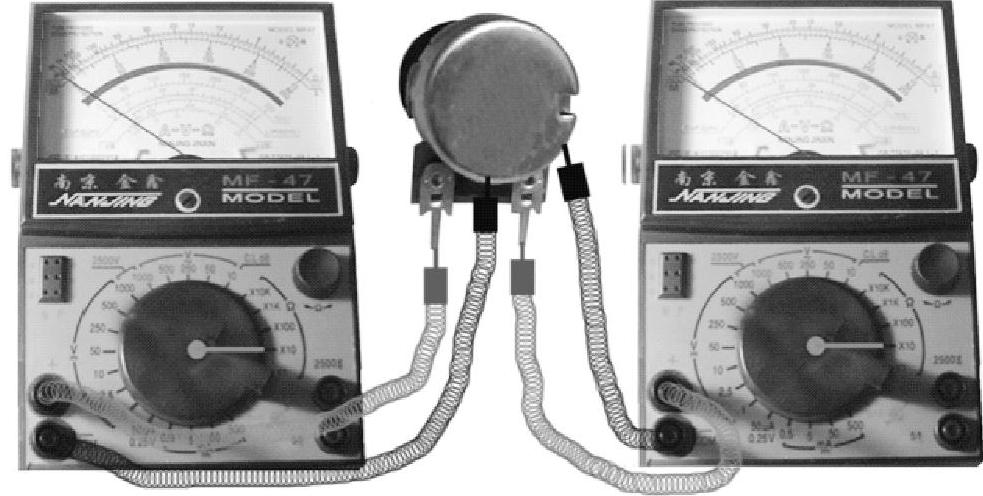

图2-2 检测电位器的绝缘性能
