扫频仪全称频率特性测试仪，在电子测量中主要用于测量网络的阻抗和传输特性，包括增益、衰减、幅频及相频等特性。扫频仪是彩色电视机元器件检测时必不可少的仪器，对判断电路故障极为重要。用它可以直接观察高频头、中放电路、伴音通道、视放及色通道的频率特性曲线，还可以调试各个谐振回路及本机振荡电路的谐振频率，并根据测试的情况对电路进行调整和修理。

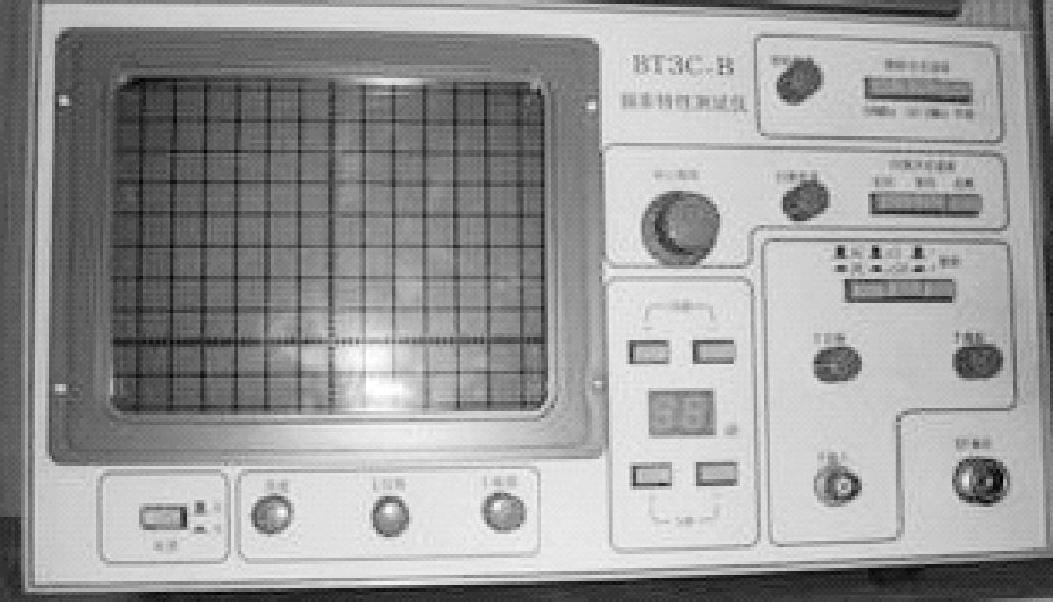

图1-19 扫频仪实物外形

扫频仪实物外形如图1-19所示。其内部一般由扫描锯齿波发生器、扫频信号发生器、宽带放大器、频标信号发生器、X轴放大、Y轴放大、显示设备、面板键盘以及多路输出电源等部分组成。其基本工作过程是通过电源变压器将50Hz市电降压后送入扫描锯齿波发生器，形成锯齿波。这个锯齿波一方面控制扫频信号发生器，对扫频信号进行调频，另一方面该锯齿波送到X轴偏转放大器放大后，去控制示波器X轴偏转板，使电子束产生水平扫描。

操作扫描仪之前，应做好以下准备和检查：

1）测试准备：仪器接通电源，预热10min后，调好辉度和聚焦。

2）频标的检查：将频标选择开关置于1MHz或10MHz挡。(www.daowen.com)

3）频偏的检查：将频率偏移按钮由最小旋到最大时，荧光屏上呈现的频标数，应满足±0.5～±7.5MHz连续可调。

4）对输出扫频信号频率范围进行必要的检查。

【点拨】

1）扫频仪与被测电路相连时，必须考虑阻抗匹配问题。

2）在显示幅频特性时，若发现图形异常扭曲，则说明被测电路中有寄生振荡，因此在测试前应予以排除。

3）测试时，输出电缆和检波探头的接地线应尽量短些，切忌在检波头上加接导线。
