示波器是彩色电视机元器件检测的必备测量仪器，它能直观地显示彩色电视机各测试点的信号波形（即波形的幅度、频率及相位），然后根据观察波形的有无和发生畸变的情况，可以准确、迅速地判断出故障发生的部位。

示波器是一种用途十分广泛的电子测量仪器，它能把肉眼看不到的电信号转换成看得到的图像。我们可以利用示波器来观察各种不同电信号幅度随时间变化的波形曲线，还可以用它测试各种不同信号的电量，如电压、电流、频率、相位差、调幅度等。示波器的种类、型号很多，功能也不相同。图1-13所示为V-252型双踪示波器面板功能图，它主要由电源、示波管部分、垂直偏转系统、水平偏转系统组成。

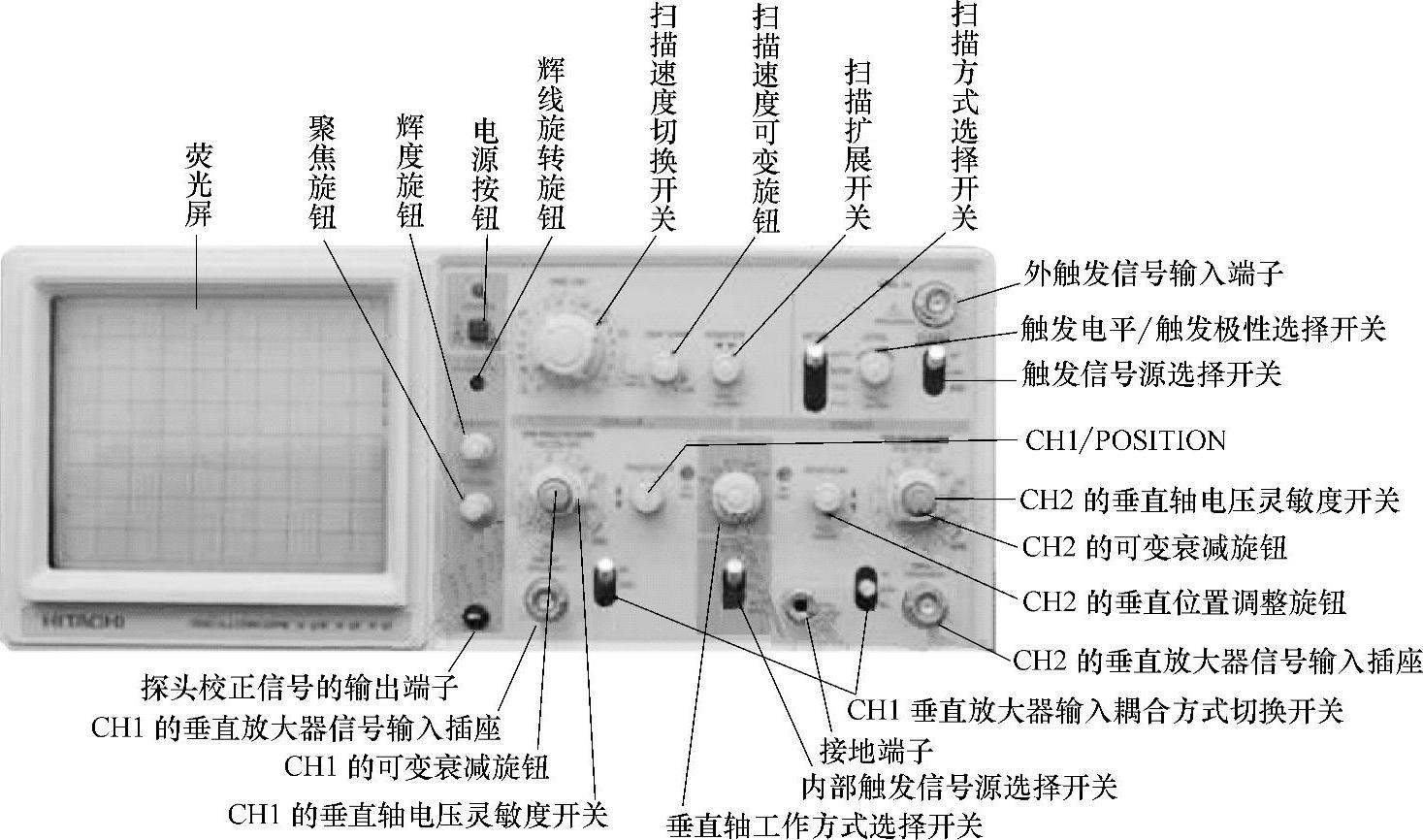

图1-13 V-252型双踪示波器面板功能图

示波器有很多功能，可观察波形，测量频率和周期，测量直流和交流电压，测量时间差等。比较常用的功能是测量频率、周期与交流电压，下面对比较常用的几种测量方法简要介绍如下。

（1）直流电压的测量

将输入耦合开关置于GND位置，确定零电平的位置，置V/DIV开关于适当位置，并将输入耦合开关置于DC位置，观察此时扫描线的移动格数，信号的直流电压为V/DIV数值与格数的乘积，即V/DIV乘以移动格数。例如，V/DIV开关打在5mV位置，移动格数为2格，即电压为5mV×2=10mV。

（2）交流电压的测量

将输入耦合开关置于AC位置，观察屏幕上波形在垂直方向显示的幅度，信号电压为V/DIV与显示格数的乘积，即V/DIV乘以格数。

（3）频率和周期的测量(www.daowen.com)

将输入耦合开关置于AC位置，观察信号波形一个周期在水平方向所占格数，信号周期为T/DIV与格数的乘积，信号频率为周期的倒数。例如，T/DIV为1ms波形一个周期，占一个格，即T=1ms，则f=1/T=1000Hz。

使用示波器时应注意以下事项：

1）若熔丝过载熔断，应仔细检查原因，排除故障，然后按规定换用熔丝。

2）切勿乱用规格和长度不符合要求的熔丝。

3）各输入端所加电压不得超过规定值。

4）示波器使用过程中应避免频繁开机、关机，并且在关机前应将辉度调节旋钮逆时针方向转到底，使亮度减至最小，最后再断开电源开关。

5）如果发现波形受外界干扰，则应将示波器外壳接地。

6）为了使波形的读数更加精确、清晰，在原始校正波形时，必须把波形调得准确、清晰，将线条调至最精细，从而使误差减至最小，以便于查找和分析故障。

7）校正波形调整完毕后，所有补偿按键都不能调动或更改，否则应对示波器进行重新校正。
