彩色电视机维修中经常要使用万用表来检测元器件或电路中的电阻、电流及电压值，从而判断元器件的性能是否正常。万用表分为指针式和数字式两种类型，两种万用表实物外形结构如图1-2所示。

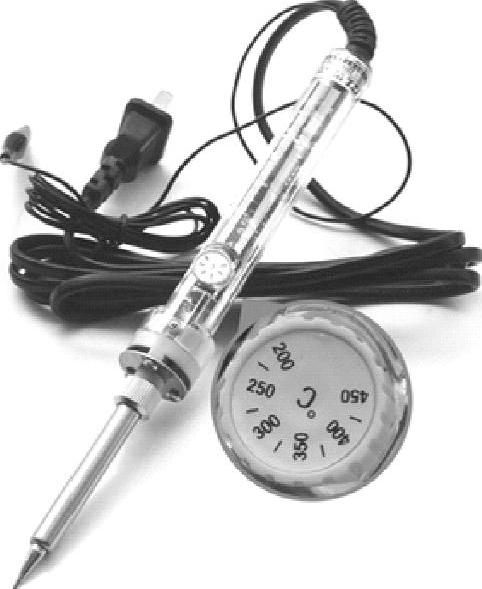

图1-1 内热式电烙铁实物外形

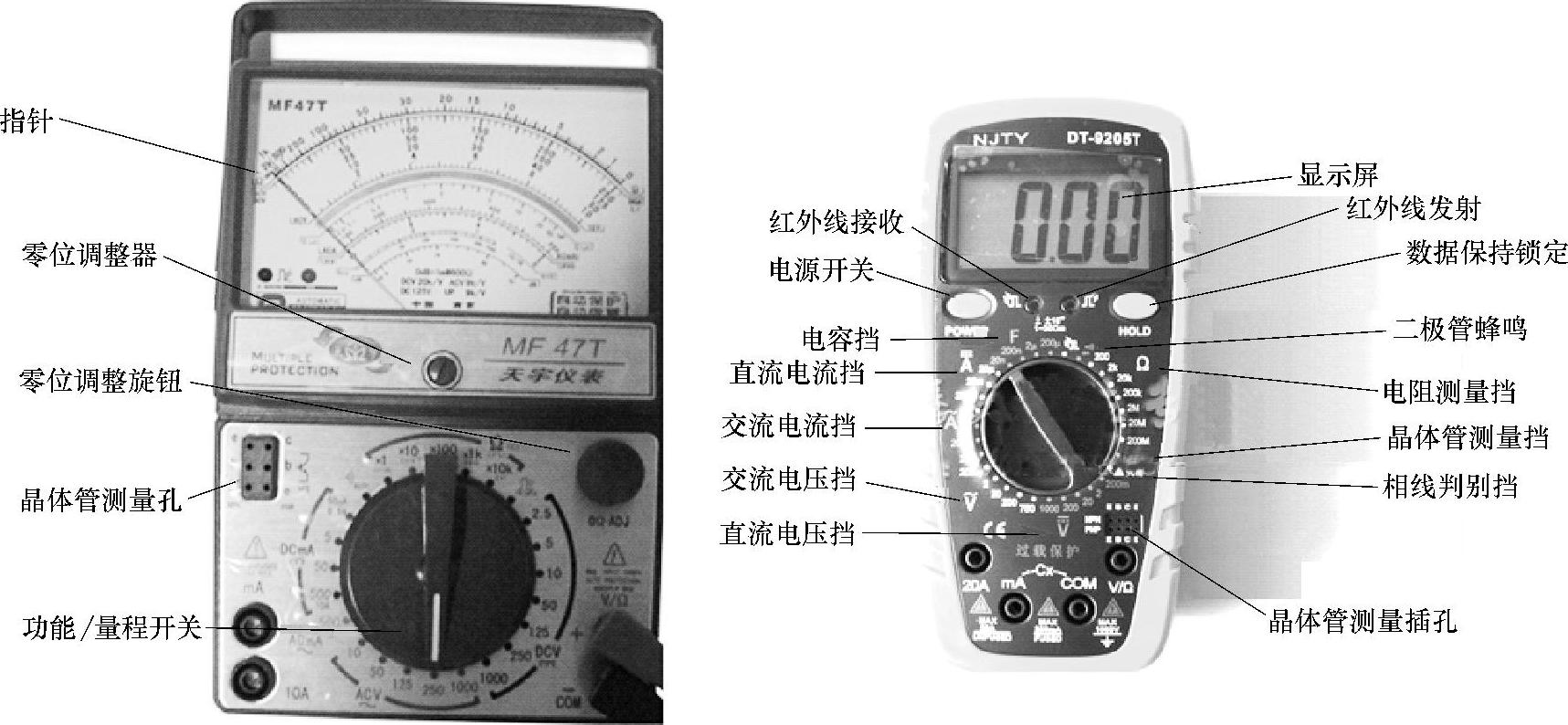

图1-2 指针式和数字式万用表实物外形结构图

1.指针式万用表的使用方法

（1）电流的测量

1）量程的选择。万用表直流电流挡标有mA，通常有1mA、10mA、100mA三挡量程，选择量程时应根据电路中的电流大小而定。如果不知道电流大小，应首先选择最高量程挡，然后逐渐减小到合适的量程。

通常万用表仅设置了1～2挡交流电流测量挡位，当测量电路中的交流电流值较大时，为了不影响被测电路的波形和工作状态，万用表的交流电流挡必须采用对称的全波整流方式。一般来讲，万用表只适合于测量电源内阻较大或被测电路自身阻抗较高、频率为3kHz以下的低频电流。

2）测量方法。测直流电流时，将万用表与被测电路串联，如图1-3所示。首先断开电路相应部分，再将万用表表笔接在断点的两端。红表笔接在和电源正极相连的断点，黑表笔接在和电源负极相连的断点。

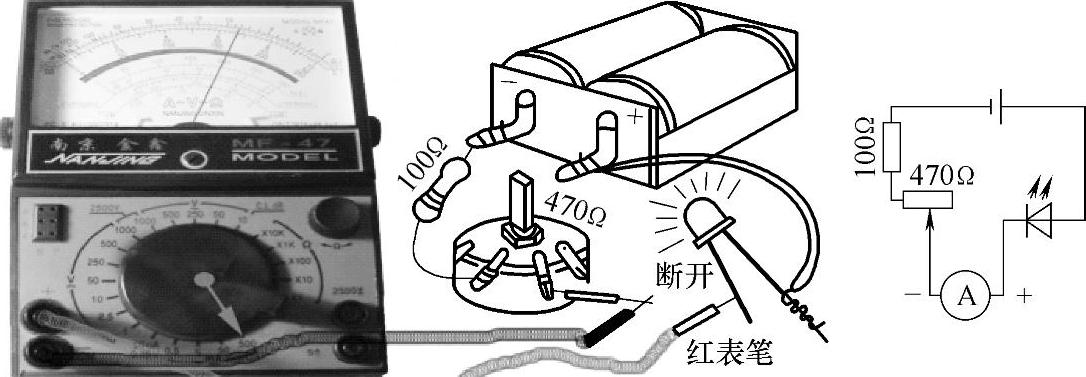

图1-3 用指针式万用表测量电流示意图

测交流电流时，在被测电路中串入一只低阻值的精密取样电阻，再将万用表拨到交流电压挡并接在该取样电阻的两端。

3）读数。直流电流挡刻度线为第二条，如选100mA挡时，用第三行数字读数后乘以10即可。交流电流的正确读数是通过读出电阻两端交流电压的方法换算成被测电路电流的。

（2）电压的测量

1）量程的选择。用万用表的直流电压挡和交流电压挡分别测量直流和交流的电压值，测量时应将万用表与被测电路以并联的形式连接，且要选择表头指针接近满刻度偏转2/3的量程。如果不知道电路电压的大小，应首先选用最大的量程测量，然后逐渐减小至合适的量程。

2）测量方法。测量直流电压时，万用表应与被测电路并联。红表笔接被测电路的电源正极，黑表笔接被测电路的电源负极，如图1-4所示。

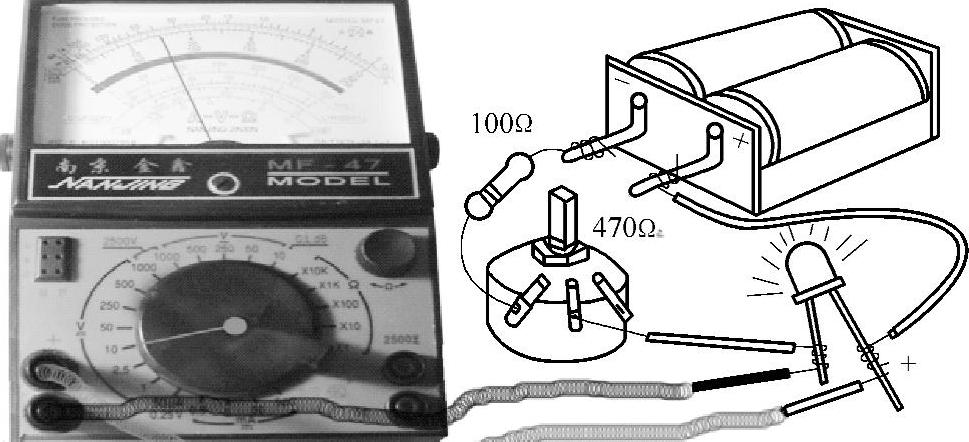

图1-4 用万用表测量电压示意图

3）读数。仔细观察表盘，直流电压挡刻度线是第二条刻度线，用10V挡时，可用刻度线下第三行数字直接读出被测电压值。注意读数时，视线应正对指针。

（3）电阻的测量

万用表欧姆挡可以测量导体的电阻。欧姆挡用Ω表示，一般有R×1、R×10、R×100、R×1k及R×10k五挡量程。测量时，应根据实测电阻器标称电阻值来选择合适的量程。测量电阻之前，应将两个表笔短接，同时调节欧姆（电气）调零旋钮，使指针刚好指在欧姆刻度线右边的零位。如果指针不能调到零位，说明电池电压不足或仪表内部有问题。每换一次倍率挡，都要重新进行欧姆调零，以保证测量准确。读取测量结果时，表头的读数乘以倍率，就是所测电阻的电阻值。

2.数字万用表的使用方法

（1）直流电压的测量

首先将黑表笔插入COM插孔，红表笔插入V/Ω插孔，然后将功能开关置于直流电压挡V-量程，并将表笔连接到待测电源（测开路电压）或负载上（测负载电压）。

【点拨】

1）如果不知被测电压范围，则将功能开关置于最大量程挡并逐渐下降。

2）如果显示器只显示“1”，则表示过量程，功能开关应置于更高量程挡。

3）“”表示不要测量高于1000V的电压，显示更高的电压值是可能的，但有损坏内部电路的危险。

（2）交流电压的测量

首先将黑表笔插入COM插孔，红表笔插入V/Ω插孔，然后将功能开关置于交流电压挡V～量程，并将表笔连接到待测电源或负载上。测量交流电压时，没有极性之分，也不会显示极性。(www.daowen.com)

（3）直流电流的测量

首先将黑表笔插入COM插孔（当测量最大值为200mA的电流时，红表笔插入mA插孔；当测量最大值为20A的电流时，红表笔插入20A插孔），然后将功能开关置于直流电流挡A-量程，并将表笔串联接入到待测负载上，电流值显示的同时，将显示红表笔的极性。

【点拨】

1）若使用前不知道被测电流范围，则应先将功能开关置于最大量程挡并逐渐下降。

2）若显示器只显示1，则表示为过量程，功能开关应置于更高量程挡。

3）“”表示最大输入电流为200mA，过大的电流将烧坏熔丝，应更换量程，20A量程无熔丝保护，测量时应注意不能超过15s。

（4）交流电流的测量

首先将黑表笔插入COM插孔（当测量最大值为200mA的电流时，红表笔插入mA插孔；当测量最大值为20A的电流时，红表笔插入20A插孔），然后将功能开关置于交流电流挡A～量程，并将表笔串联接入到待测电路中，如图1-5所示。

（5）电阻的测量

首先将黑表笔插入COM插孔，红表笔插入V/Ω插孔，然后将功能开关置于Ω挡，将表笔连接到待测电阻上，如图1-6所示。

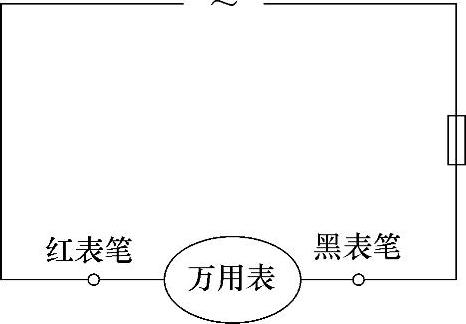

图1-5 测量交流电流连接图

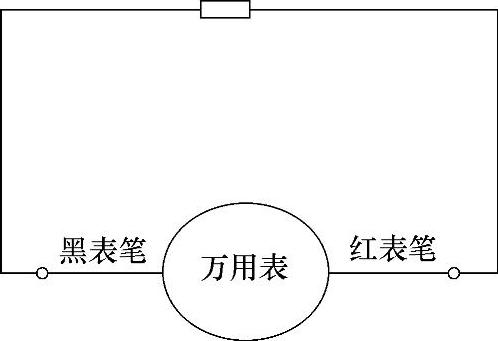

图1-6 测量电阻连接图

【点拨】

1）若被测电阻值超出所选择量程的最大值，则将显示过量程1，应选择更高的量程，对于大于1MΩ或更高的电阻，要几秒钟后读数才能稳定，这是正常的。

2）当检查被测电路的阻抗时，要保证移开被测电路中的所有电源，包括电解电容。若被测电路中有电源和储能元器件，则会影响电路阻抗测试的准确性。

（6）电容的测试

连接待测电容之前，注意每次转换量程时，复零需要时间，有漂移读数存在不会影响测试准确度。测量时，首先将功能开关置于电容量程C（F）位置，然后将电容器插入电容测试座中即可。

【点拨】

1）因仪器本身已对电容挡设置了保护，故在电容测试过程中不用考虑极性及电容充放电等情况。

2）测量电容时，应将电容插入专用的电容测试座中（不要插入表笔插孔COM、V/Ω）。

3）测量大电容时稳定读数需要一定的时间。

4）电容的单位换算：1μF=10³nF=10⁶pF。

（7）二极管及蜂鸣器的连接性测试

测试方法如图1-7所示。首先将黑表笔插入COM插孔，红表笔插入V/Ω插孔，将功能开关置于二极管挡，并将表笔连接到待测二极管，读数为二极管正向电压降的近似值。然后将表笔连接到待测电路的两端，如果两端之间电阻值低于70Ω，则此时内置蜂鸣器会发声。

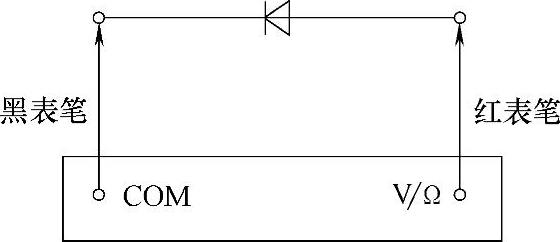

图1-7 二极管及蜂鸣器的连接性测试图

（8）晶体管h_FE的测试

首先将功能开关置“hFE”量程，再确定晶体管是NPN型还是PNP型，将基极b、发射极e和集电极c分别插入面板上相应的插孔。最后在显示器上即可读出h_FE的近似值。
