图38-1所示为供4人用的智力竞赛抢答装置线路，用以判断抢答优先权。
(www.daowen.com)

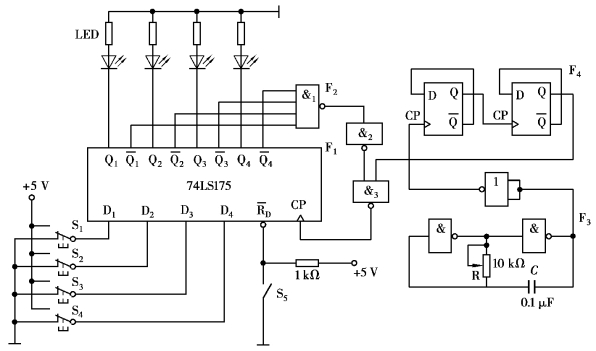

图38-1 智力竞赛抢答装置原理图
图中：S1～S4为4个抢答按钮开关；F1为四D触发器74LS175，其具有公共置0端和公共CP端，引脚排列见附录；F2为双4输入与非门74LS20；F3是由74LS00组成的多谐振荡器；F4是由74LS74组成的四分频电路，F3、F4组成抢答电路中的CP时钟脉冲源，抢答开始时，由主持人清除信号，按下复位开关S5，74LS175的输出Q1～Q4全为0，所有发光二极管LED均熄灭，当主持人宣布“抢答开始”后，首先作出判断的参赛者立即按下按钮开关S1～S4，对应的发光二极管点亮，同时，通过与非门F2送出信号锁住其余3个抢答者的电路，不再接受其他信号，直到主持人再次清除信号为止。
