反应堆冷却剂系统又称为一回路系统，其功能是：

（1）在核电厂正常运行期间，由反应堆冷却剂冷却堆芯，同时导出堆芯产生的热量，通过蒸汽发生器加热二回路侧水产生蒸汽发电；在其他工况下为堆芯提供冷却条件。

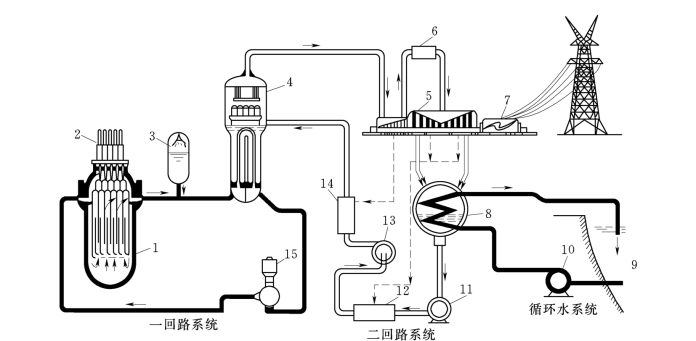

图7-1　压水堆核电厂系统图

1—反应堆压力容器；2—控制棒传动机构；3—稳压器；4—蒸汽发生器；5—汽轮机；6—汽水分离再热器；7—发电机；8—凝汽器；9—循环水水源；10—循环水泵；11—凝结水泵；12—低压加热器；13—给水泵；14—高压加热器；15—反应堆冷却剂泵

（2）控制一次冷却剂中的硼含量以补偿和控制反应性。

（3）以一次冷却剂系统的压力边界作为防止放射性物质向外释放的一道重要屏障。(www.daowen.com)

（4）冷却剂兼作慢化剂和反射层。

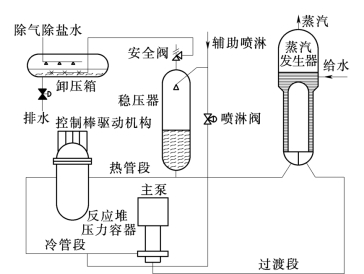

图7-2　反应堆冷却剂系统的流程示意图

反应堆冷却剂系统的流程如图7 2所示，按照功能，可分为冷却系统、压力调节系统和超压保护系统。

冷却系统由反应堆冷却剂泵、反应堆和蒸汽发生器及相应的管道组成。在正常功率运行时，反应堆冷却剂泵使冷却剂强迫循环通过堆芯，带走燃料元件产生的热量。

核电厂在负荷瞬变过程中，由于量测系统的热惯性和控制系统的滞后等原因，会造成一、二回路之间的功率失配，从而引起负荷瞬变过程中一回路冷却剂温度的升高或降低，造成一回路冷却剂体积膨胀或收缩。水经波动管涌入或流出稳压器，引起一回路压力升高或降低。当压力升高至超过设定值时，压力控制系统调节喷淋阀，由冷管段引来的过冷水向稳压器汽空间喷淋降压；若压力低于设定值，压力控制系统启动加热器，使部分水蒸发，升高蒸汽压力。

当一回路系统的压力超过限值时，装在稳压器顶部卸压管线上的安全阀开启，向卸压箱排放蒸汽，使稳压器压力下降，以维持整个一回路系统的完整性。卸压系统主要由装在稳压器汽空间连管上的卸压阀或安全阀及其管道和卸压箱组成。
