以水斗式水轮机为例介绍其结构。水斗式水轮机主要由转轮、喷嘴、针阀、折向器、机壳和射流制动器等组成，如图6-18所示。

1.转轮

转轮一般由轮盘和水斗两部分组成，如图6-19所示。水斗是转轮的主要部分，均匀分布在轮盘的周围。斗叶与轮盘的连接可采用整体铸造或分别铸造再焊接或用螺栓连接成整体。

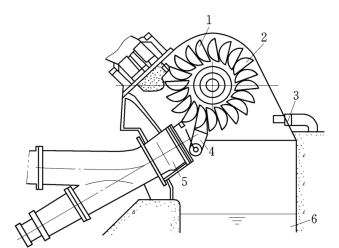

图6-18　水斗式水轮机的结构

1—机壳；2—转轮；3—射流制动器；4—折流器；5—喷管；6—排水管

图6-19　水斗式水轮机转轮

2.喷嘴

喷嘴是水斗式水轮机的导水机构。它的作用是调节水轮机的流量并将水流的压能全部转换为动能喷射到转轮上，使转轮旋转，完成能量转换。

喷嘴主要由喷嘴口、喷嘴、针阀、针阀杆和接力器等组成，如图6-20所示。喷嘴是靠接力器控制针阀移动，从而改变喷嘴口的大小来实现对流量的调节。

3.折向器

折向器的作用是当机组甩负荷时可改变射流方向，使机组转速不能上升太高，同时由于针阀缓慢关闭，压力钢管内的压力也不能上升太大，从而可保证机组安全运行。

折向器的结构如图6-21所示，它由一块切板和两块夹板组成。(www.daowen.com)

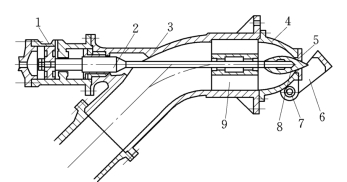

图6-20　喷嘴结构图

1—接力器；2—针阀杆；3—弯管；4—喷嘴；5—喷嘴口；6—折向器；7—转轴；8—针阀；9—导水栅

图6-21　折向器

1—夹板；2—切板

4.制动喷嘴

制动喷嘴的作用主要是防止机组在停机过程中，在低转速下长时间旋转而损坏轴承。它从压力钢管引来高压水，通过制动喷嘴喷射到水斗背面，强迫转轮快速停止转动，从而起到制动作用。

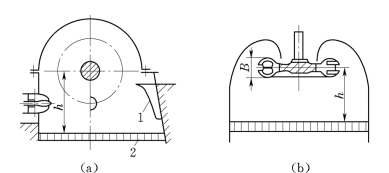

图6-22　机壳

（a）卧式水轮机机壳；（b）立式水轮机机壳1—引水板；2—平水栅

制动喷嘴也可以作为防飞逸装置，即当机组转速升高而进入飞逸状态时，打开制动喷嘴，可降低飞逸转速，从而起到保护机组的作用。

5.机壳

机壳是罩在转轮外面的壳体，其作用是将水斗排出的水引入尾水槽中并排向下游，防止水流向四周飞溅，同时起固定喷嘴和轴承作用，如图6-22所示。
