水力发电的基本工作原理

水电站是生产电能的工厂。图5-1是水电站示意图,水库中的水通过压力水管流经水轮机,将水能转换为旋转机械能,水轮机带动发电机旋转,将机械能转换为电能。

1.水电站的出力计算

单位时间内水体向水电站所供给的能量称为水电站的出力,用符号N t表示,单位为k W,理论出力表达式为

式中 ρ——水的密度,ρ=1000kg/m3

g——重力加速度,g=9.81kg·m2/s;

Q——水轮机流量,m3/s;

H 0——水电站上、下游水位差,称为水电站的静水头,m。

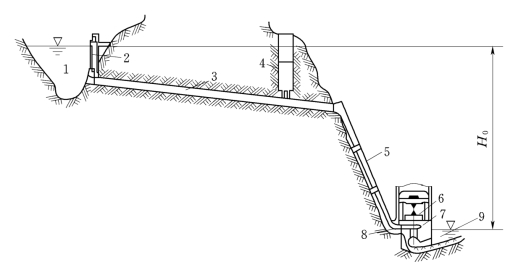

图5-1 水电站示意图

1—水库;2—进水建筑物;3—隧洞;4—调压室;5—压力钢管;6—发电机;7—水轮机;8—蝶阀;9—泄水道(www.daowen.com)

实际上,在电能的生产过程中,作用于水轮机上的水头是水电站的静水头H 0扣除进入水轮机前水头损失Δh后的工作水头H;另外,水流进入水轮机后也存在着各种能量损失。水电站的实际出力小于理想出力,其表达式为

式中 H——水轮机的工作水头,m;

η——水轮发电机组的总效率。

由以上的出力计算公式可知,水头和流量是决定出力大小的两个基本要素。

2.发电量计算

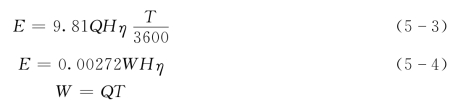

水电站的发电量是指水电站在一定时段内发出的电能总量,单位是k W·h。发电量的计算式为

式中 T——计算时间,s;

W——T时段内流过的水量,m3

我国水能资源比较丰富,占世界第一位,理论蕴藏量为6.8亿k W,折合年发电量为5.9万亿k W·h。可开发的装机容量为3.7亿k W,年发电量为1.9万亿k W·h。
