火力发电厂冷却用水主要是凝汽器的冷却用水，约占总用水量的95%以上，另外还包括其他设备的冷却用水、化学制水的用水以及生活用水等。

（一）供水系统

发电厂常用的供水方式有直流供水（开式供水）和循环供水（闭式供水）两种方式。

1.直流供水系统

直流供水系统就是将直接来自水源的水，通过凝汽器冷却汽轮机的排汽后又排回水源。直流供水系统要求水流条件充足，保证枯水季节的河水流量为发电厂耗水量的3～4倍。另外，也要防止“热污染”。

2.循环供水系统

循环供水系统是指冷却水进入凝汽器吸热后，排到冷却设备中，经过自然或机力通风冷却后，再由循环水泵送入凝汽器中循环使用，这种供水系统称为循环供水系统。这种供水系统消耗的冷却水量较少，适用于水源不太充足的地区。(www.daowen.com)

（二）冷却设备

常用的冷却设备有冷却塔、喷水池及喷射冷却装置、冷却水池三种。

喷水池占地面积和水量损失均较大，飘滴对环境影响亦较严重，散热能力较差，早期在小容量电厂中常采用。喷射冷却装置在美国发展较快，中国也已开始研试。冷却水池的占地面积最大，一般以利用天然的或略加改造的水面建成为宜。冷却塔具有散热能力大，占地面积小，容易布置等优点，在火力发电厂中普遍采用。

冷却塔按气、水流动方向分为逆流式和横流式两种；按通风方式分为自然通风冷却塔和机械通风冷却塔两种。

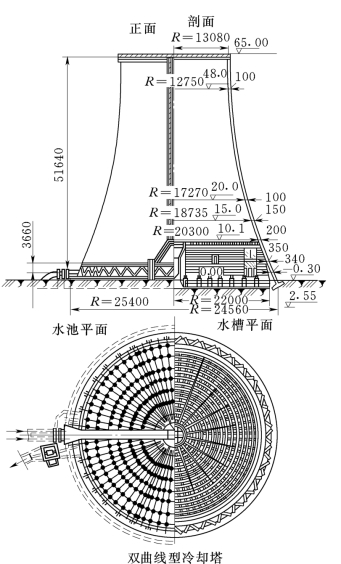

图3-87　自然通风双曲线型冷却塔

应用最多的是逆流自然通风冷却塔，如图3-87所示。它由塔身、淋水装置和底部水池组成。塔身是由钢筋混凝土建造的双曲线旋转壳体，塔身荷重由设在壳体底部沿圆周均匀分布的支柱承受，支柱间形成进风口。底部为集水池。淋水装置是由许多木板或石棉水泥板条等材料制成的方孔网格板组成的。来自于凝汽器的循环水利用循环水泵的剩余压头，经导水管向上送到淋水装置顶部，然后由上而下由淋水装置把水分成细滴或水膜，被由进风口进入的空气冷却，最后落到水池中。
