抽气器的作用是将凝汽器中的空气不断地抽出排入大气，保持凝汽器中的真空。

图3-74　射汽抽气器示意图

1—工作喷嘴；2—混合室；3—扩压管

抽气器的主要类型有射汽抽气器、射水抽气器和机械式三种。

1.射汽抽气器

如图3-74所示，射汽抽气器主要由喷嘴、混合室及扩压管等组成。工作蒸汽在喷嘴中从工作压力膨胀到混合中的压力，并以高速从喷嘴中喷出，使混合室内形成高度真空。凝汽器中的不凝结气体经抽气口进入混合室，混合后的气体进入扩压管速度逐渐下降，压力逐渐升高，在扩压管出口处压力稍大于大气压力，从而被排入大气。

射汽抽气器结构紧凑，工作可靠，制造成本低，但工作必须有稳定可靠的低压汽源，且机组滑参数启停及负荷大幅度变化时，汽源也成问题。因此，射汽抽气器是最早通用的抽气设备，随着机组容量以及参数的提高，射汽式抽气器逐渐被射水式和机械式所代替。(www.daowen.com)

2.射水抽气器

如图3-75所示，射水抽气器主要由进水室、喷嘴、混合室、扩压管和自动逆止门等组成。其工作原理与射汽式抽气器相同。射水抽气器结构紧凑，运行可靠，维护方便，与射汽抽气器相比可以节省用在抽气器上的新蒸汽，因而运行费用较低。

3.机械式抽气器

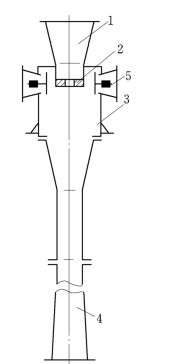

图3-75　C-40-75-1射水抽气器示意图

1—工作水入口水室；2—喷嘴；3—混合室；4—扩压管；5—逆止门

常见的机械式抽气器是水环式真空泵，如图3-76所示。它的主要部件是泵壳和叶轮。叶轮由叶片和轮毂构成。叶轮偏心安装在由泵壳形成的圆柱形内腔中，同时在叶轮侧面壳体的气体分配器上开设吸气口和排气口，进行轴向吸气和排气。启动前泵壳内充以一定量的压力水，但不满。当叶轮旋转时，由于离心力的作用，水在泵壳内形成水环，同时在各叶片间形成由水环密封的空气小空间。随着叶轮的转动，小空间的容积不断地由小变大，再由大变小。当空间处于由小变大的变化过程时，该空间产生真空，气体被吸入；当空间处于由大变小的变化过程时，该空间产生压力，气体被压缩并经排气口排出。这样，水环泵就完成了吸气、压缩、排气的全部过程。

水环式真空泵具有结构简单、工作可靠、耗能少、操作简便、效率较高等优点，主要用于300～600MW机组，是大型汽轮机凝汽系统的首选设备。
