汽轮机级及其类型

时间:2023-06-15 理论教育 版权反馈
【摘要】:由一个级构成的汽轮机称为单级汽轮机,由两个及以上级组成的汽轮机称为多级汽轮机。(二)汽轮机级的类型1.级的反动度汽轮机级的动叶栅可以仅受蒸汽冲动力的作用,也可以既受冲动力的作用,又受反动力的作用。如图3-5所示,蒸汽的膨胀大部分在喷嘴叶栅中进行,只有一小部分在动叶栅中进行。

汽轮机级及其类型

(一)汽轮机级的概念

无论是冲动式汽轮机还是反动式汽轮机,当蒸汽流经固定的喷嘴和转动的叶片时,都能把蒸汽的热能转变成机械能。因此,一列喷嘴和一列动叶组成了汽轮机做功的基本单元,称为汽轮机的级。

由一个级构成的汽轮机称为单级汽轮机,由两个及以上级组成的汽轮机称为多级汽轮机。单级汽轮机的功率小、效率低,很少采用。例如国产优化引进型300MW汽轮机由35个级组成。

(二)汽轮机级的类型

1.级的反动度

汽轮机级的动叶栅可以仅受蒸汽冲动力的作用,也可以既受冲动力的作用,又受反动力的作用。在汽轮机中,蒸汽在动叶片中的膨胀程度称为级的反动度,用符号Ωm表示。它等于蒸汽在动叶片中膨胀时的理想焓降Δhb与整个级的滞止理想焓降Δh*t之比,即

根据蒸汽在动叶栅中的膨胀程度,即反动度的大小,汽轮机的级可分为冲动级和反动级。冲动级又包括纯冲动级、带反动度的冲动级和速度级。

2.纯冲动级

反动度Ωm=0的级称为纯冲动级,如图3-4所示。蒸汽只在喷嘴中膨胀,将蒸汽的热能转变成动能,在动叶中无膨胀,只随汽道形状改变其流动方向,蒸汽仅对动叶施加冲动力,而将动能转化为机械功。

3.冲动级(www.daowen.com)

由于纯冲动级的流动效率较低,通常在冲动级中,使蒸汽在动叶中也有少部分膨胀加速,以提高其流动效率。冲动级的反动度通常取0.05~0.20。如图3-5所示,蒸汽的膨胀大部分在喷嘴叶栅中进行,只有一小部分在动叶栅中进行。蒸汽对动叶栅的作用力以冲动力为主,但也有一部分反动力。它的做功能力比反动级的大,效率又比纯冲动级的高,在汽轮机中得到广泛应用。

4.速度级

为了增大单级汽轮机的功率,就必须增加级的焓降,在叶轮圆周速度不变的情况下,排汽速度必将随着增大。这就使余速损失变大,级的效率降低。为了充分利用余速,可在喷嘴之后配置两列(甚至三列)动叶片,在两列动叶片之间再装置一列静止的导向叶栅以改变汽流方向,使与下列动叶进汽方向相符,这样构成的级称为速度级。当为两列动叶时称复速级,如图3-6所示。这种级可承担较大的焓降和具有较大的功率,但效率较低。中小容量汽轮机为了减少级数,简化整体结构,其调节级通常采用复速级。用于拖动水泵油泵风机的单级汽轮机也多采用复速级。因为速度级的效率低,大容量汽轮机要保持高效率,即使在要求有较大焓降的调节级中也很少使用。

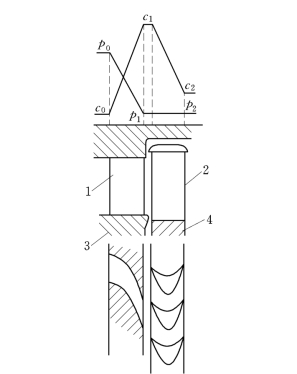

图3-4 纯冲动级中蒸汽压力

和速度变化示意图1—静叶;2—动叶;3—隔板;4—叶轮

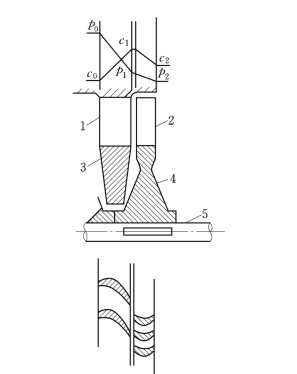

图3-5 带反动度的冲动级中

蒸汽压力和速度变化示意图1—静叶;2—动叶;3—隔板;4—叶轮;5—轴

5.反动级

通常把Ωm=0.5的级称为反动级。这表明整个级中的蒸汽焓降平均分配在喷嘴和叶片中。蒸汽流经动叶通道时,除了给动叶施加冲动力外,还由于在动叶中膨胀、加速,给动叶一个较大的反作用力。它的结构特点是,动叶叶型和喷嘴叶型相同,如图3-7所示。反动级的效率比冲动级高,但做功能力比较小。
