1.锅炉的分类

锅炉的分类方法有很多种：

（1）按锅炉所用的燃料分有燃煤炉、燃油炉和燃气炉以及燃用其他燃料的锅炉。

（2）按循环方式分有自然循环锅炉、控制循环锅炉和直流锅炉，如图2-2所示。

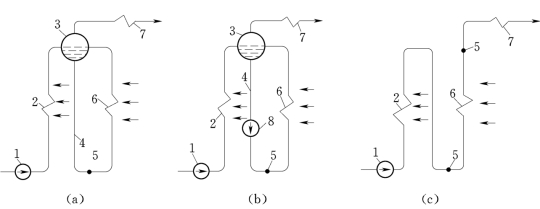

图2-2　蒸发受热面内工质流动方式

（a）自然循环；（b）控制循环；（c）直流锅炉
1—给水泵；2—省煤器；3—汽包；4—下降管；5—联箱；6—水冷壁；7—过热器；8—循环泵

自然循环锅炉的蒸发系统是由汽包、下降管、联箱、水冷壁、汽水引入管等部件组成。锅水由炉外下降管下行进入水冷壁下联箱，然后经炉膛水冷壁被加热成汽水混合物，因为水的密度大于汽水混合物的密度，因此由汽水密度差而产生循环推动力，借以推动水和汽水混合物在蒸发系统中流动。水冷壁管中的汽水混合物再通过汽水引入管进入汽包进行汽水分离，饱和蒸汽被送往过热器，锅水仍返回下降管继续循环。自然循环锅炉的循环倍率约为4～30。自然循环锅炉是亚临界压力以下锅炉的主要形式。

控制循环锅炉在循环回路的下降管与水冷壁之间设置了循环泵，循环泵提供的压头是工质循环流动的主要动力。其循环倍率在1.5～8之间，一般为4左右。循环倍率为1.5左右的控制循环锅炉，又称为低循环倍率控制循环锅炉。

直流锅炉没有汽包，依靠给水泵压头使水一次通过各受热面并全部变为过热蒸汽，其循环倍率等于1。直流锅炉既可用于临界压力以下，也可设计为超临界压力。

（3）按燃烧方式分。层式燃烧锅炉、悬浮燃烧锅炉、旋风燃烧锅炉、流化床燃烧锅炉，如图2-3所示。

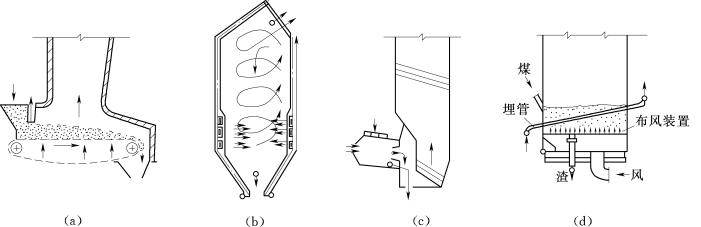

图2-3　锅炉燃烧方式

（a）层燃炉；（b）悬浮炉；（c）旋风炉；（d）流化床锅炉(www.daowen.com)

（4）按锅炉容量分。小容量锅炉（De＜220t/h）、中容量锅炉（De＝220～410t/h）、大容量锅炉（De≥670t/h）。

（5）按蒸汽参数分。低压锅炉（p≤2.45MPa，表压，下同）、中压锅炉（p＝2.94～4.92MPa）、高压锅炉（p＝7.84～10.8MPa）、超高压锅炉（p＝11.8～14.7MPa）、亚临界压力锅炉（p＝15.7～19.6MPa）、超临界压力锅炉（p≥22.1MPa）等。

（6）按排渣方式分。固态排渣炉和液态排渣炉。

（7）按炉内烟气压力分。负压锅炉、微正压锅炉和正压锅炉。

（8）按锅炉形式分。П形锅炉、箱形锅炉、塔形锅炉和D形锅炉等。

2.锅炉的型号

锅炉型号指锅炉产品的容量、参数、性能和规格，国产电厂锅炉的型号一般用一组规定的符号和数字来表示，其表达形式如下：

△△-×××/×××-×××/×××-△×

第一组字码表示锅炉制造厂家的汉语拼音缩写。如SG——上海锅炉厂；HG——哈尔滨锅炉厂；WG——武汉锅炉厂；DG——东方锅炉厂；BG——北京锅炉厂。

第二组字码是一分数，分子表示锅炉的容量，单位为t/h；分母表示蒸汽压力，单位为MPa（或kgf/cm2）。

第三组也是数字，分子、分母分别表示过热蒸汽和再热蒸汽温度，单位为℃。

最后一组字码，符号表示燃料代号，而数字表示设计序号。如M、Y、Q分别代表煤、油、气三种燃料。

例如，SG-1000/170-555/555-2表示上海锅炉厂制造的，容量为1000t/h的锅炉，其过热蒸汽压力为170kgf/cm2，过热蒸汽和再热蒸汽温度均为555℃，设计序号为2。
