锅炉是火力发电厂的三大主机之一。其作用是将燃料燃烧释放出的热能，通过受热面的金属壁面传给水，把水加热成具有一定压力和温度的蒸汽，供汽轮机使用。

锅炉设备一般是由锅炉本体和锅炉辅助设备两大部分组成的。

锅炉本体设备包括汽水系统、燃烧系统、炉墙和构架。

汽水系统俗称为“锅”。它由省煤器、汽包、下降管、联箱、水冷壁、过热器、再热器等组成。

燃烧系统俗称“炉”。它由空气预热器、燃烧器、炉膛、烟道等组成。

锅炉的辅助设备包括给水泵、燃料输送设备、制粉设备、通风设备、除尘除灰设备、附件等。(www.daowen.com)

目前，我国火力发电厂所用的燃料主要是煤，一般先将燃料磨制成煤粉，再送入炉膛燃烧。图2-1为煤粉炉示意图。

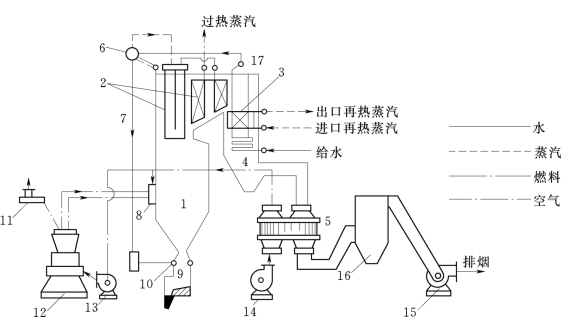

图2-1　煤粉锅炉及辅助设备示意图

1—炉膛及水冷壁；2—过热器；3—再热器；4—省煤器；5—空气预热器；6—汽包；7—下降管；8—燃烧器；9—排渣装置；10—水冷壁下联箱；11—给煤机；12—磨煤机；13—排粉机；14—送风机；15—引风机；16—除尘器；17—省煤器出口联箱

从原煤斗落下的煤，由给煤机11送入磨煤机12磨制成煤粉。合格的煤粉在排粉机13的作用下，经燃烧器8喷入炉膛燃烧。燃烧所需要的空气，由送风机14将取自于环境的空气送入空气预热器5加热，热空气一部分送入磨煤机，干燥和输送煤粉，称为一次风；其余部分热空气经燃烧器送入炉膛参与燃烧，称为二次风。燃烧生成的灰渣从冷灰斗排出炉外；而烟气和细灰（又称飞灰），在引风机15的抽吸下，从炉膛经尾部烟道各个受热面（包括过热器2、再热器3、省煤器4、空气预热器5）进入除尘器16，经过除尘后的烟气经烟囱排入高空。

从锅炉给水泵来的给水在省煤器4中吸收烟气的热量，温度升高后送往汽包6，与汽包中的水混合后由下降管7进入水冷壁下联箱10，并在炉膛及水冷壁1四周的水冷壁管内被加热成汽水混合物，由汽水引入管返回汽包。经过汽水分离，饱和蒸汽引入过热器2继续加热成规定参数的过热蒸汽后送往汽轮机高压缸做功，做过功的蒸汽返回锅炉再热器3中再加热，再热后的蒸汽引往汽轮机中、低压缸做功。炉水仍由下降管进入水冷壁吸热汽化。
