工程上所用的水蒸气通常是水定压沸腾汽化而产生的。为便于分析,假设水在气缸内进行定压加热,其结果是一样的。原理如图1-13所示。
设气缸内有1kg、初温为t℃的纯水,活塞上的总压力为p,增减活塞上的重物可使水处在指定压力下定压吸热。当水温低于对应压力的饱和温度时,水处于未饱和状态。此时的水称为过冷水,或未饱和水。如图1-13(a)所示。对未饱和水加热,水温逐渐升高,水的比体积稍有增大,熵增大,焓增大。当水温达到压力p对应的饱和温度t s时,水成为饱和水,如图1-13(b)所示。参数分别为v′、s′、h′及t s、p。水在定压下从未饱和状态加热到饱和状态称为预热阶段,所需的热量称为液体热,用ql表示。

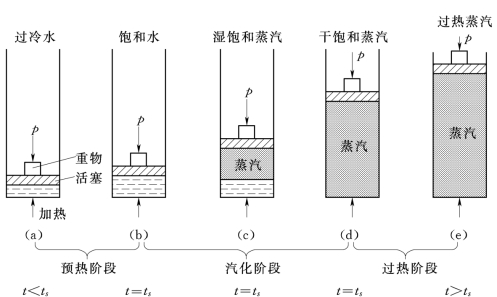

图1-13 水的定压汽化原理
在定压下,饱和水继续加热,水开始沸腾汽化。此时,饱和压力不变,饱和温度也不变。这种蒸汽和水的混合物称为湿饱和蒸汽(简称湿蒸汽),如图1-13(c)所示;继续加热直至水全部变成蒸汽,这时的蒸汽称为干饱和蒸汽(简称饱和蒸汽),参数分别为v″、s″、h″及t s、p,如图1-13(d)所示。在由饱和水定压加热为干饱和蒸汽的过程中,工质的比体积随蒸汽增多而迅速增大,但气、液温度不变。水在定压下由饱和水状态加热到饱和蒸汽状态称为汽化阶段,所需的热量称为汽化潜热,用γ表示。
对饱和蒸汽继续定压加热,蒸汽温度将升高,比体积增大,这时的蒸汽称为过热蒸汽,如图1-13中(e)所示。其温度超过饱和温度之值称为过热度。过热过程中蒸汽吸收的热量称为过热热,用q sup表示。上述由过冷水定压加热为过热蒸汽的过程在p—v及T—s图上可用10 1′1″1表示,如图1-14所示。改变压力p可得类似上述的汽化过程20 2′2″2、30 3′3″3等。不同压力下的饱和温度不同,因而其相应的各状态点也不同。(www.daowen.com)
图1-14 水蒸气的p—v图和T—s图
试验表明,随着压力的升高,汽化过程缩短。压力越高,饱和水与饱和蒸汽参数越接近,差别越小。当压力升高到22.064MPa时,ts=373.99℃,v′=v″=0.003106m3/kg,如图1-14中点C所示。此时饱和水和饱和蒸汽已不再有分别,此点称为水的临界点,其压力、温度和比体积分别称为临界压力、临界温度、临界比体积,分别用p cr、tcr、vcr表示。
在p—v图及T—s图上,将饱和水的状态点1′、2′、3′、…连接起来,得到曲线C-Ⅱ,称为饱和水线或下界限线。将干饱和蒸汽的状态点1″、2″、3″、…连接起来,得曲线C-Ⅲ,称为饱和蒸汽线或上界限线。两曲线的交点即为临界点C。
为了便于记忆,把水蒸气的p—v图及T—s图总结为一点、二线、三区、五态。一点为临界点;二线为饱和水线和饱和蒸汽线;三区为未饱和水区(或过冷水区)—下界线左方、湿蒸汽区—两界线之间、过热蒸汽区—饱和蒸汽线的右方;五态为未饱和水(过冷水)状态、饱和水状态、湿饱和蒸汽状态、干饱和蒸汽状态、过热蒸汽状态。
