1.等离子喷涂设备

等离子喷涂设备。主要包括等离子喷枪、电源、粉末加料器、热交换器、供气系统、控制设备等，如图8-23所示。

（1）等离子喷枪 等离子喷枪是等离子弧喷涂设备中的核心装置，根据用途不同，可分为外圆喷枪和内圆喷枪两大类。等离子喷枪实际上是一个非转移弧等离子发生器，其上集中了整个系统的电、气、粉、水等，最关键的部件是喷嘴和阴极，其中喷嘴由高导热性的纯铜制造，阴极多采用铈钨极（氧化铈的质量分数为2%～3%）。

图8-23 等离子喷涂设备

（2）电源 电源可以为喷枪供给直流电，通常为全波硅整流装置，其额定功率有40kW、50kW和80kW三种规格。

（3）粉末加料器 粉末加料器是用来储存喷涂粉末并按工艺要求向喷枪输送粉末的装置，对送粉系统的主要技术要求是送粉量准确度高，送粉调节方便，以及对粉末粒度的适应范围广。

（4）热交换器 热交换器主要用于使喷枪获得有效的冷却，达到延长喷嘴使用寿命的目的，通常采用水冷系统。(www.daowen.com)

（5）供气系统 供气系统包括工作气和送粉气的供给系统。

（6）控制设备 控制设备用于对水、电、气、粉的调节和控制，它可对喷涂过程的动作程序和工艺参数进行调节和控制。

2.等离子弧喷涂工艺

等离子弧喷涂工艺参数主要有：热源、工作气体种类及流量、送粉气种及流量、送粉量、喷涂距离和喷枪移动速度等。常用粉末包括：纯金属粉、合金粉末、自熔性合金粉末、陶瓷粉末、复合粉末和塑料粉末。热源参数包括：电弧电压、工作电流、电弧功率等（功率一定，尽量采用高电压低电流）。常用气体包括：氮气、氩气，气体纯度要求不低于99.9%。常用的等离子喷涂工艺参数见表8-7。

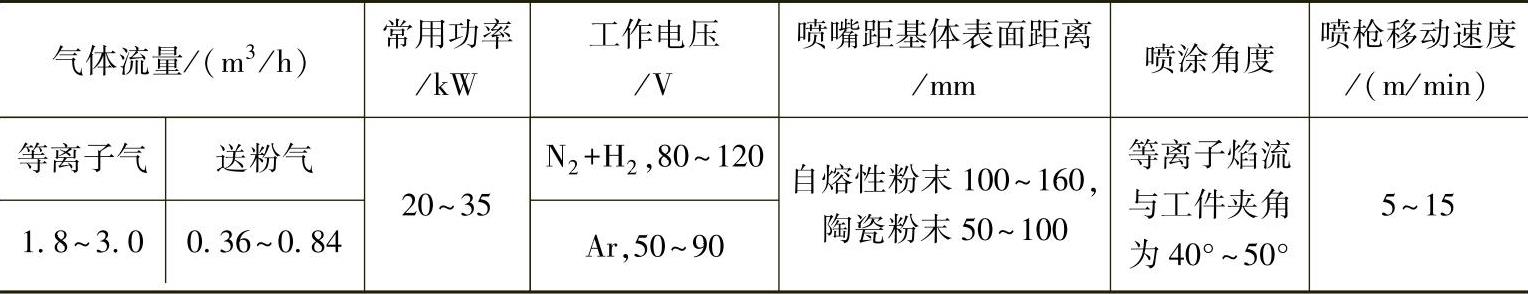

表8-7 常用的等离子喷涂工艺参数
