1.喷涂原理

高压无气喷涂指的是，利用高压泵将涂料的压力增至10～25MPa，然后以100m/s的高速从喷枪的狭窄小孔中喷射出，与空气发生剧烈的冲击，压力急剧下降，涂料被分散雾化并高速喷向零件表面形成涂膜。由于雾化时无需压缩空气，故又称为无气喷涂。

高压无气喷涂尤其适宜喷涂防腐蚀涂料和高黏度涂料，可提高工作效率，如用于汽车底盘喷涂和车身密封时，涂膜厚1～2mm且不发生流挂，喷涂一辆车只需5min左右。

2.高压无气喷涂的特点

1）涂装效率高。由于高压喷涂的涂料喷出量大，喷射速度快，其涂装效率是一般喷涂的几倍到几十倍。

2）涂膜质量好。雾化的涂料中没有压缩空气带来的水分、油类等，涂膜质量好，附着力高。

3）涂料适应性好。可在多种基体材料上喷涂高黏度或低黏度的涂料，为了减少喷涂次数，一次成形厚膜，可选择高黏度的涂料。

4）涂料损耗和环境污染小。喷雾分散少、稀释剂用量小，涂料的利用率高，对环境的污染减小，操作人员的劳动条件得到了改善。

5）可连续操作。采用不带涂料罐的喷枪，直接与大的涂料容器相连接，喷枪质量减小，操作便捷，可连续施工。

6）幅度和喷出量调节困难。除了更换喷嘴，在喷涂时一般不能调节喷涂幅度和涂料喷出量。喷射速度较快，厚度不易控制，不适宜小件的涂装。(www.daowen.com)

7）涂膜外观不理想。外观不如空气喷涂，尤其不适宜装饰性薄层的涂装。

3.高压无气喷涂装置

高压无气喷涂装置由动力源、高压泵、蓄压器、过滤器、输漆管、涂料容器和喷枪等组成。按照动力源类型分，高压泵有气动、电动、液压和汽油机驱动等形式。高压泵又称柱塞泵，有单动型和复动型两种，前者以电动为主，后者有气压和液压驱动两种形式。蓄压器的主要作用是稳定压力，过滤器的作用是提高涂膜质量和过滤涂料，避免因堵塞而影响喷涂。图7-17所示为高压无气喷涂设备结构示意图。

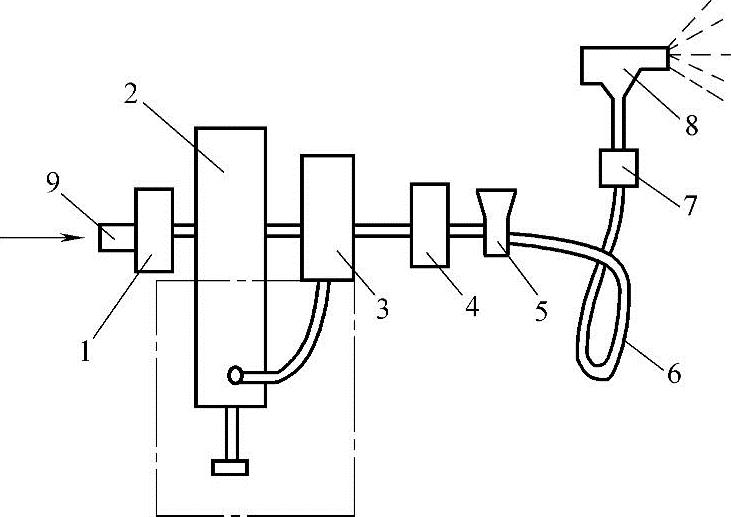

图7-17 高压无气喷涂设备结构示意图

1—调压阀 2—高压泵 3—蓄压器 4—过滤器 5—截止阀门 6—高压软管 7—旋转接头 8—喷枪 9—压缩空气入口

高压喷枪有普通式、长柄式和自动高压式等，由枪体、针阀、喷嘴、扳机等组成。喷嘴的口径和形状决定了雾化状态、喷涂幅度、涂料喷出量等，通常可根据涂装对象、工艺要求、涂料的种类及黏度等选择喷枪。

4.涂料喷出量与喷嘴、喷涂压力的关系

一般，涂料喷出量随喷涂压力的增加、喷枪口径的增大而提高。但过高的喷涂压力会导致设备发生严重的磨损，从而降低其使用寿命。因此，一般是通过更换口径较大的喷枪来增加涂料喷出量。与空气喷涂相比，为了改善涂装及涂膜的性能，也有多种改进型的高压喷涂，如空气辅助高压喷涂和加热高压喷涂等。
