电泳涂装的设备由电泳槽、备用槽、循环过滤系统、超滤系统、电极装置、漆液温度调节装置、漆液补加装置、通风装置、直流电源、控制柜、电泳后水洗装置、储漆装置等组成。

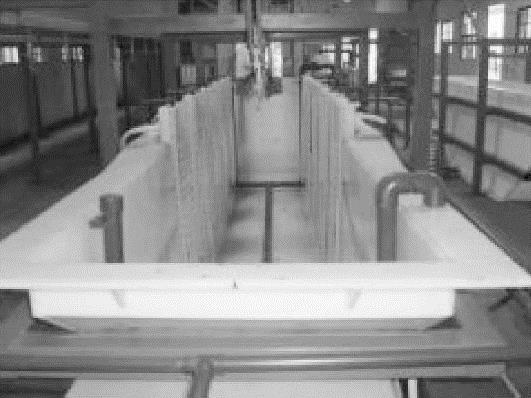

图7-15 船形电泳槽

1.电泳槽

电泳槽是电泳涂装的核心设备，是完成电泳过程的容器，其尺寸根据待涂工件最大的外形尺寸而定，包括电泳槽、备用槽和溢流槽等。电泳涂装一般可分为连续通过式和间歇步进式两类，前者适于大批量生产，电泳槽为船形；后者适于中等批量的涂装生产，多采用矩形电泳槽。溢流槽通常安装在电泳槽的一侧或两侧，其作用是控制电泳槽漆液高度及排除液面泡沫。备用槽的作用是在电泳槽清理、维修时，临时存放漆液。图7-15所示为船形电泳槽。

2.循环过滤系统

循环过滤系统包括循环泵、管路、喷管等，通常采取过滤循环、过滤热交换循环和超滤循环组合的形式，作用是确保漆液的组成、浓度稳定且具有良好的分散性，颜料不发生沉淀。为了避免漆液的沉降，应保持一定的漆液流速和循环次数。(www.daowen.com)

3.电极装置

电极装置由极板、隔膜罩、辅助电极和去离子水装置等组成。阳极电泳可用钢板和不锈钢板制作阴极，阴极板与工件面积比一般为1∶1。阴极电泳需用不锈钢、石墨和钛合金板制作阳极，阳极板与工件面积比一般为1∶4。隔膜罩通常是用半透膜制作的袋状物，里面注满去离子水，将极板装入其中，作用是阻止电解时产生的酸、碱电解质向漆液中扩散，稳定、控制漆液的pH值。辅助电极的作用与电镀时相同，是为了使形状复杂的内壁、空穴等也能形成均匀的漆膜。

4.漆液补加装置

漆液补加一般是在混合罐中进行，用工作漆液稀释原漆液，搅拌、混合均匀后再加入电泳槽；或直接将混合器设在循环管路中，采取连续补加的形式补充漆液。

5.电泳后水洗装置

工件经电泳成膜后，需立即利用循环超滤液、新鲜超滤液和去离子水反复冲洗，去除漆膜表面黏附的漆液，避免漆膜溶解减薄。
