图6-14a所示为支架零件图，材料为YL102。该零件结构比较简单，但在三个方向均有侧面凹孔，因此，压铸时要采用抽芯机构抽芯。该零件全部尺寸均未注公差。按图中要求，其公差按IT12级，用压铸方法生产该零件完全能达到尺寸要求。

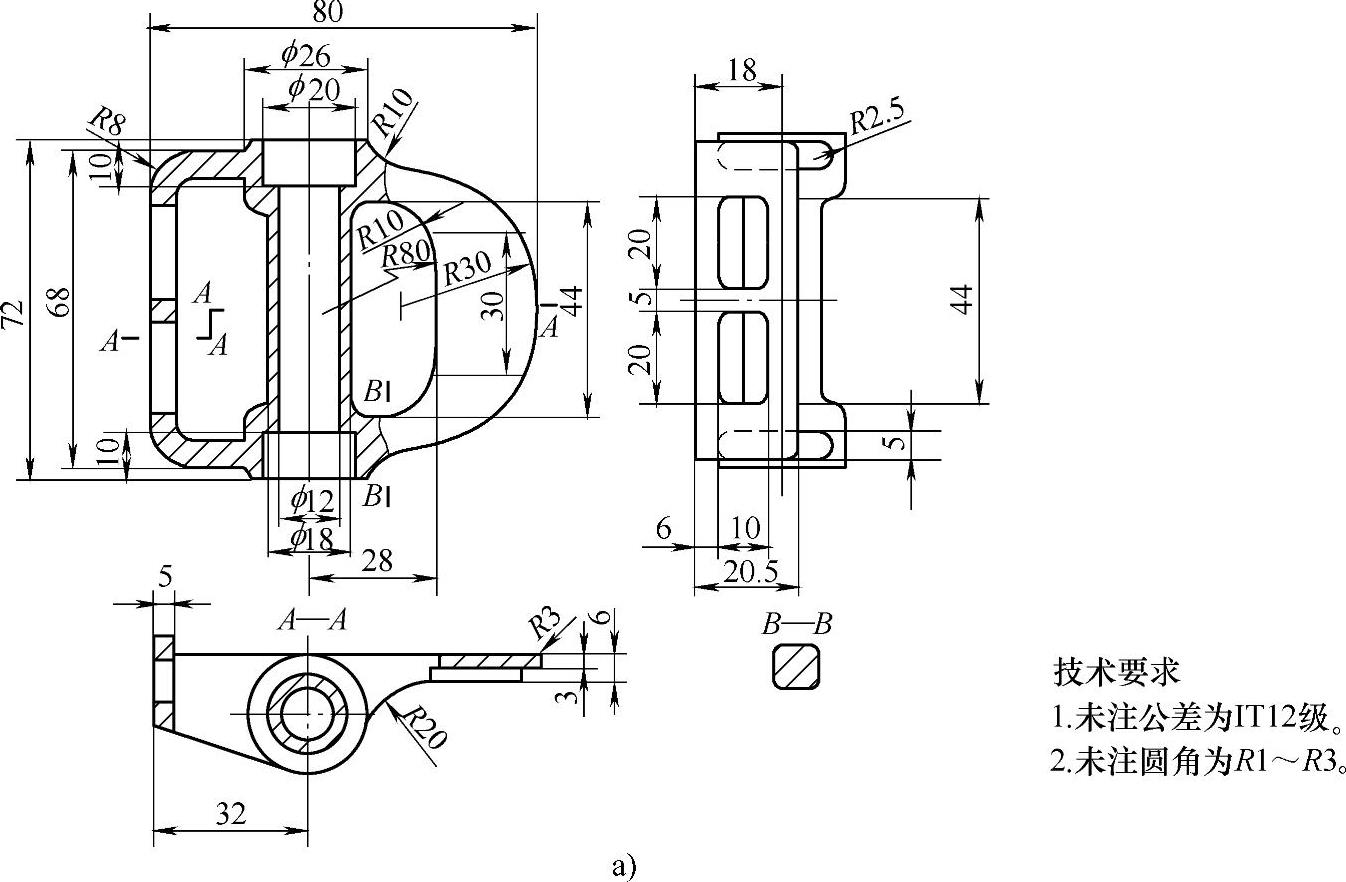

图6-14 支架压铸模具

a）压铸件

(www.daowen.com)

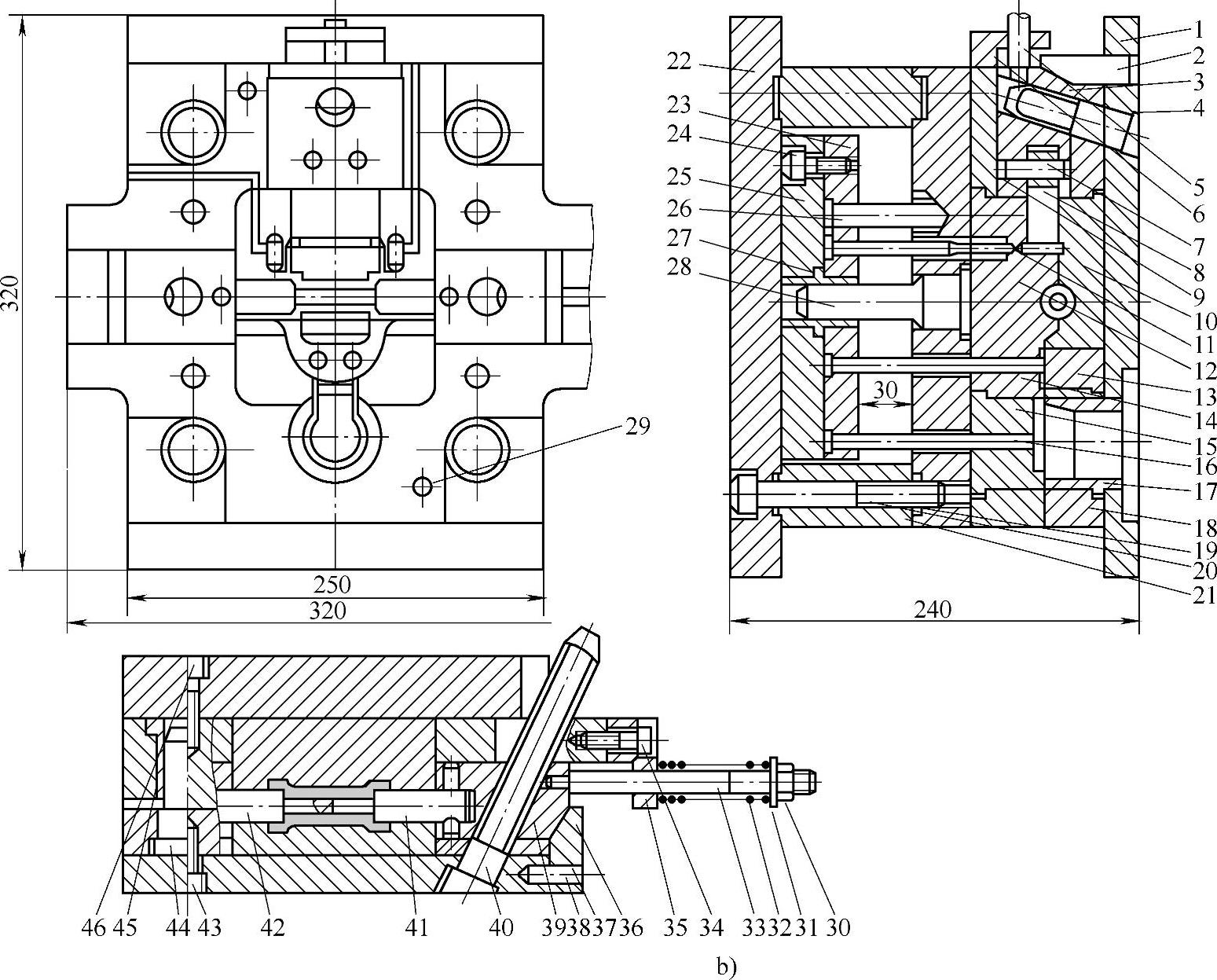

图6-14 支架压铸模具（续）

b）模具结构图

1—定模座板 2—楔紧块 3—滑块 4、40—斜销 5、33—拉杆 6—定位块 7、29、37—圆柱销 8、41、42—侧型芯 9—动模套板 10—定模 11、14—推杆 12—动模 13—定模镶块 15—浇道镶块 16—浇道推杆 17—浇口套 18—定模套板 19—支承板 20、24、34、38、43、46—螺钉 21—垫块 22—动模座板 23—推杆固定板 25—推板 26—复位杆 27—推板导套 28—推杆导柱 30—螺母 31—垫圈 32—弹簧 35—定位块 36—斜楔 39—斜滑块 44—导柱 45—导套

图6-14b为支架压铸模具结构。压铸模具三个方向的内侧凹采用斜销抽芯机构抽芯。为保证ϕ12mm孔同心，两面的侧型芯41、42采用对插结构。右侧两个10mm×20mm矩形孔用一个型芯抽出，以便进行机械加工。右面宽度30mm的凹模在模具上采用拼块结构成型。
