弯销、齿条齿轴抽芯压铸模具结构如图6-7所示。铸件有斜向孔和便于铸件充填后浇道脱出，采用弯销、齿条齿轴抽芯结构。

开模时，在液压缸10的作用下，带动齿条5运动，齿条5带动齿轴9转动，齿轴9又带动齿条4和型芯2进行抽芯运动。弯销3先有一段延时行程70mm，然后抽拔滑块1使浇道脱出。开模后，推杆6将铸件推出。

液压缸10的动作由行程开关8控制。合模后为防止齿轴9转动，设置了一防转压条7。

图6-4 推管、卸料板二次推出压铸模具

a）铸件 b）模具结构图

1—长推板 2—推杆 3—摆块（两件） 4—型芯 5—推板 6—推管 7—推杆固定板 8—卸料板 9—轴心

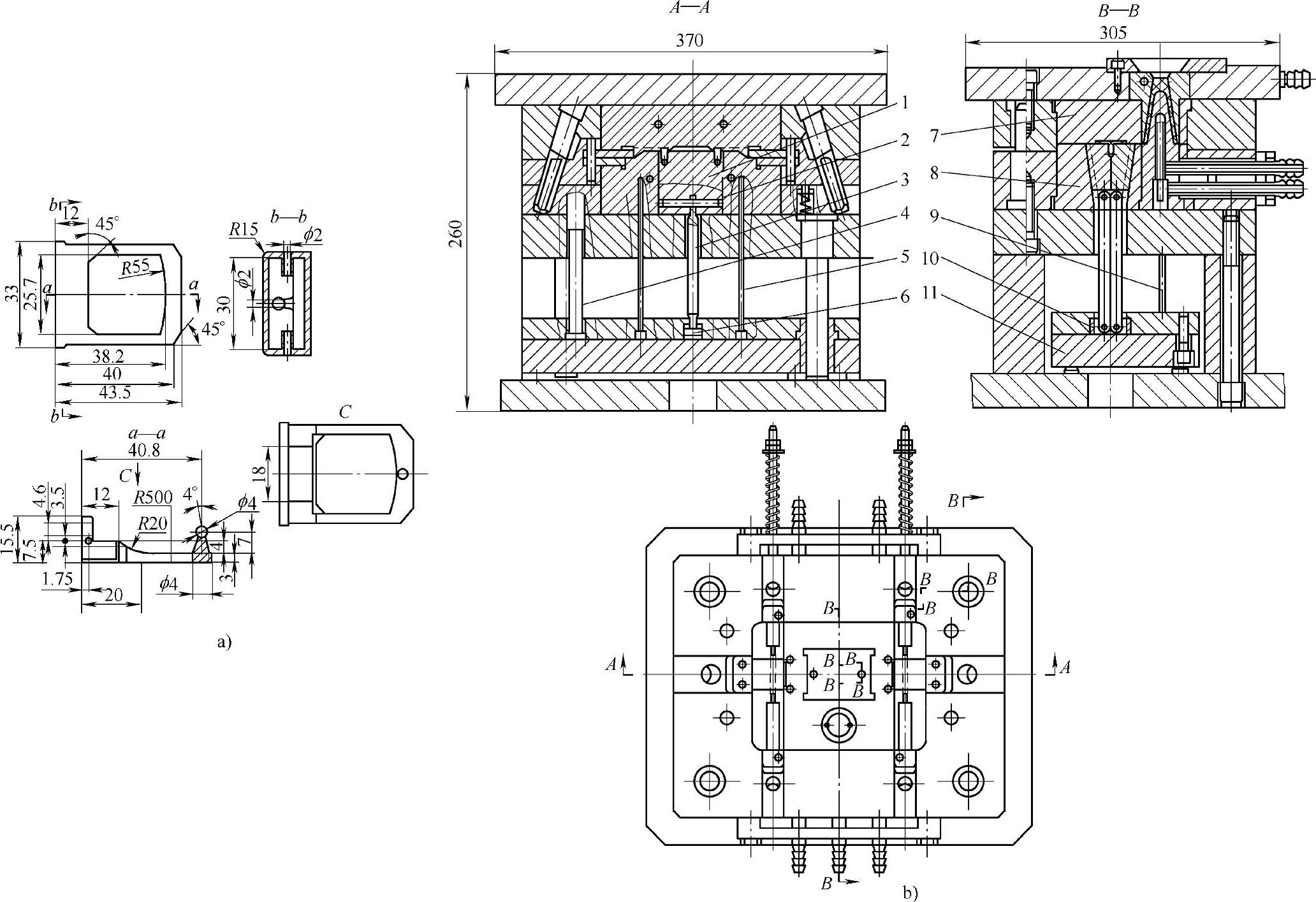

图6-5 外斜滑块分型兼推出压铸模具

a）铸件 b）模具结构图(www.daowen.com)

1—外斜滑块 2、6—销钉 3—连接杆 4—复位杆 5、9—推杆 7—定模镶块 8—动模镶块 10—连接器 11—推板

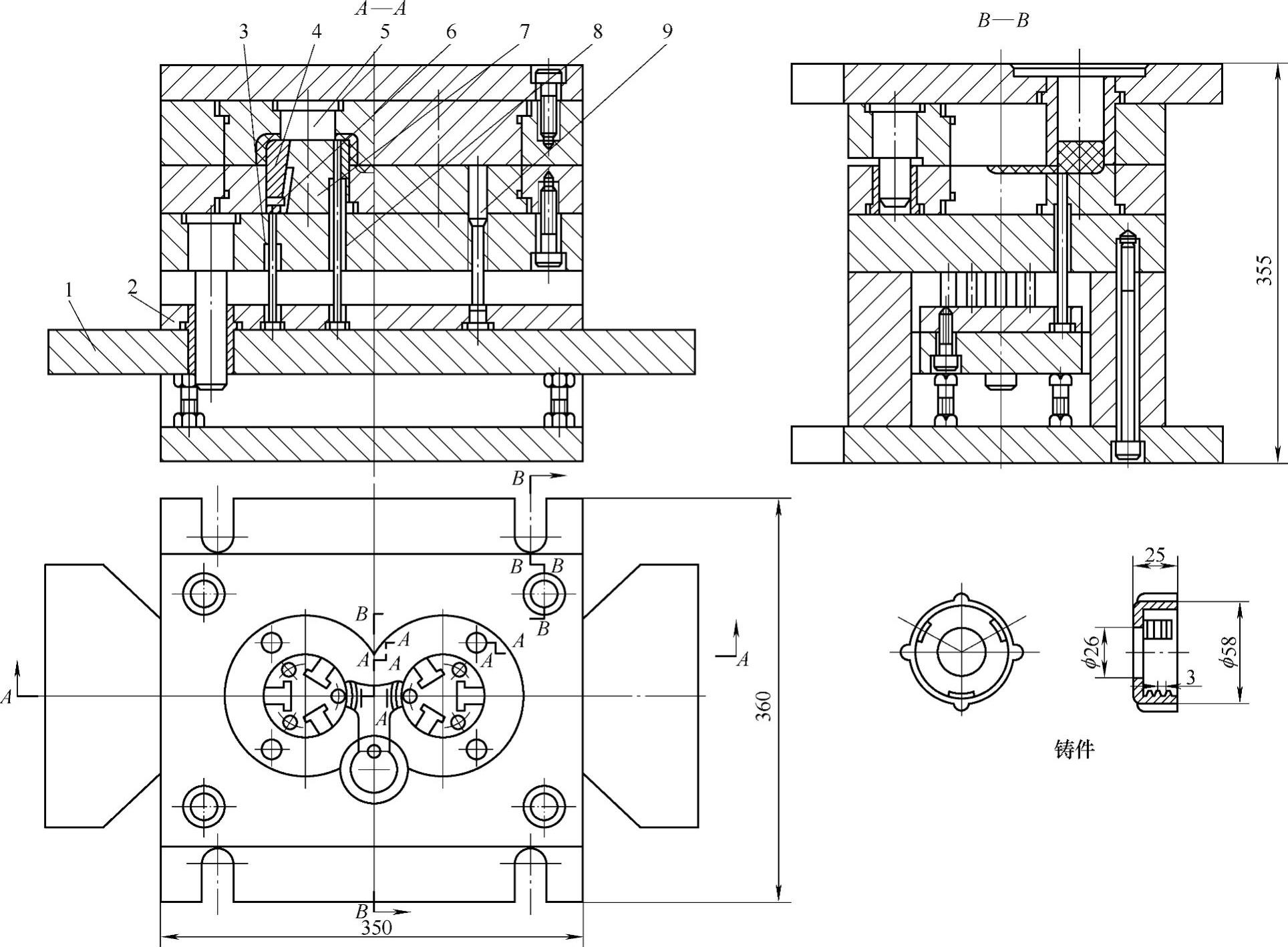

图6-6 内斜滑块抽芯兼推出压铸模具

1—推板 2—推杆固定板 3、8—推杆 4—内斜滑块 5—定模型芯 6—销钉 7—动模型芯 9—复位杆

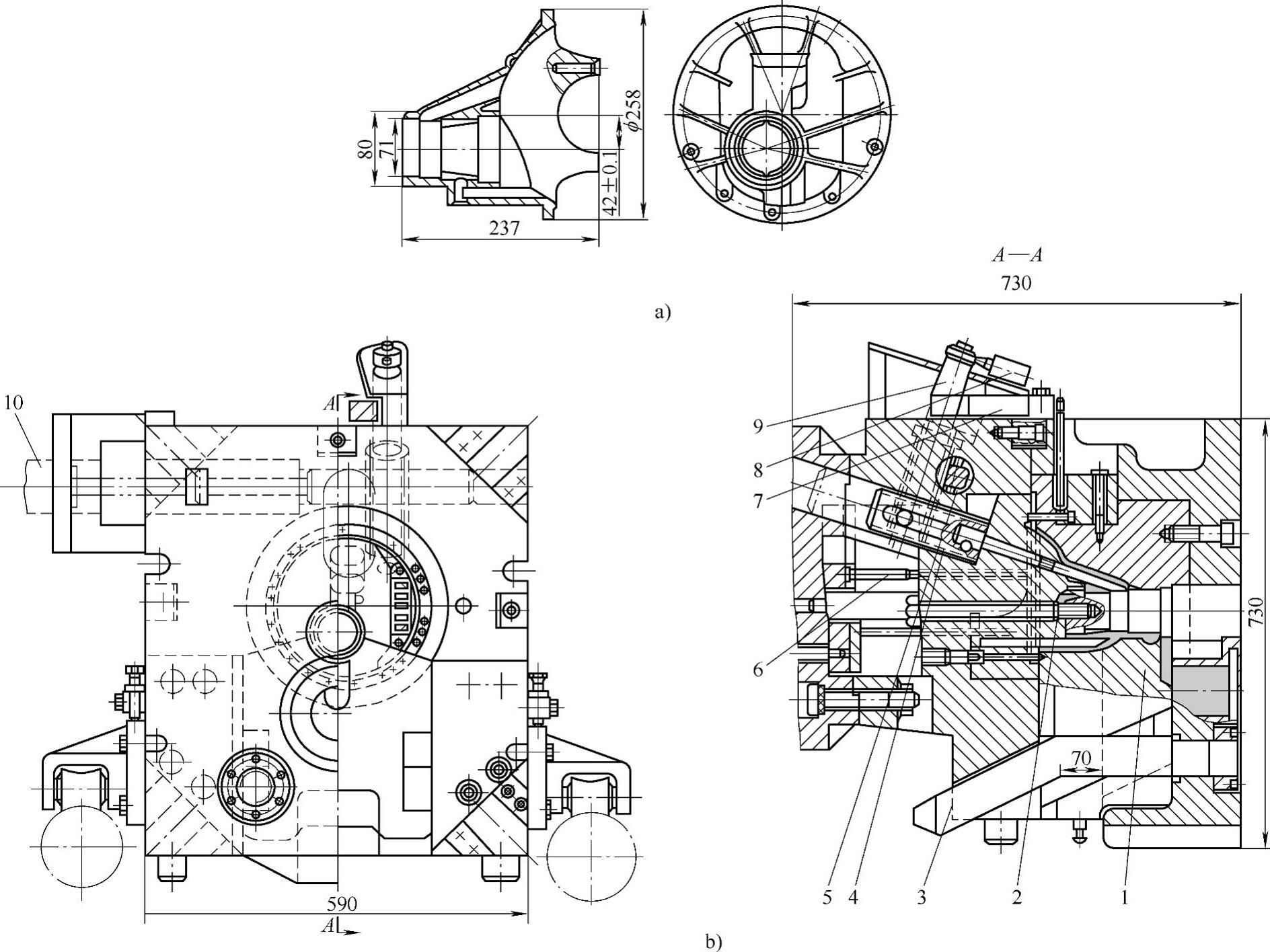

图6-7 弯销、齿条齿轴抽芯压铸模具

a）铸件 b）模具结构图

1—滑块 2—型芯 3—弯销 4、5—齿条 6—推杆 7—防转压条 8—行程开关 9—齿轴 10—液压缸
