模具的冷却方法主要有风冷和水冷两种。

（1）风冷法 风冷法的风力来自鼓风机或空气压缩机。靠风力加强模具的散热，模具内不需设置冷却装置，结构简单，冷却速度较慢，适用于要求散热量较小的模具。

（2）水冷法 大多用直流式冷却水管冷却，将整副模具的温度降低到最合适的范围。通常在模具侧面钻孔接水管通冷却水直接冷却镶块，见图5-144。要提高这种直流式冷却水管的冷却效果，与其增加冷却水的流速不如增加冷却面积，加大冷却孔的直径。但冷却孔离镶块表面至少要在20mm以上，以免由于急冷急热的影响而使镶块产生裂纹。为此，小型模具用的冷却孔直径为ϕ8～ϕ10mm，大型模具为ϕ15～ϕ20mm。

图5-144 直流式水冷装置

对模具中那些特别容易过热的部位，如直浇道、型芯、凸出部位、形成压铸件厚壁部位等处要考虑冷却，以保持整副模具的热平衡，可用直流式冷却水管。但为达到部分冷却的目的，多用循环式冷却水管和喷流式冷却水管（图5-145）。不同的冷却部位采用的水冷方法见表5-29。

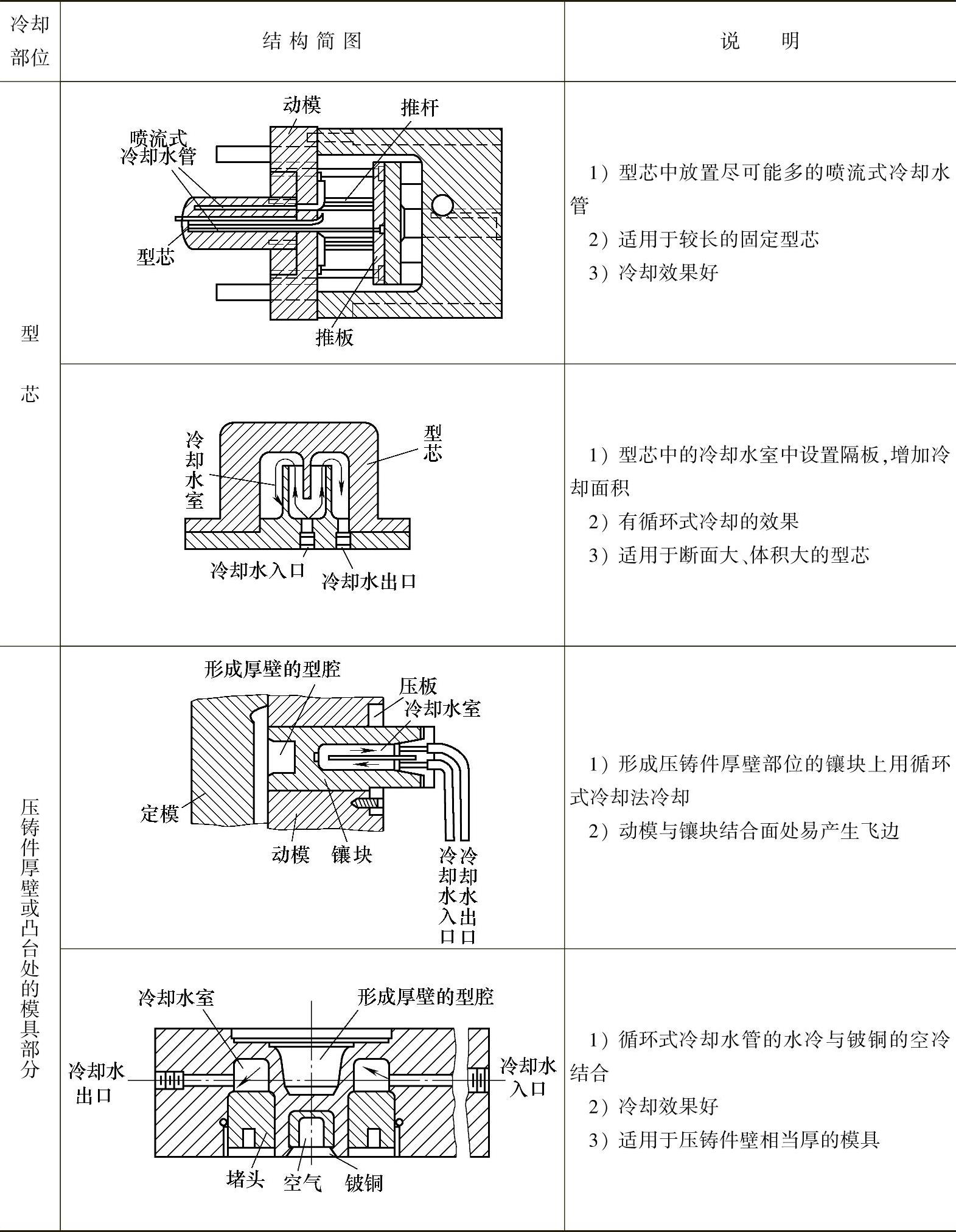

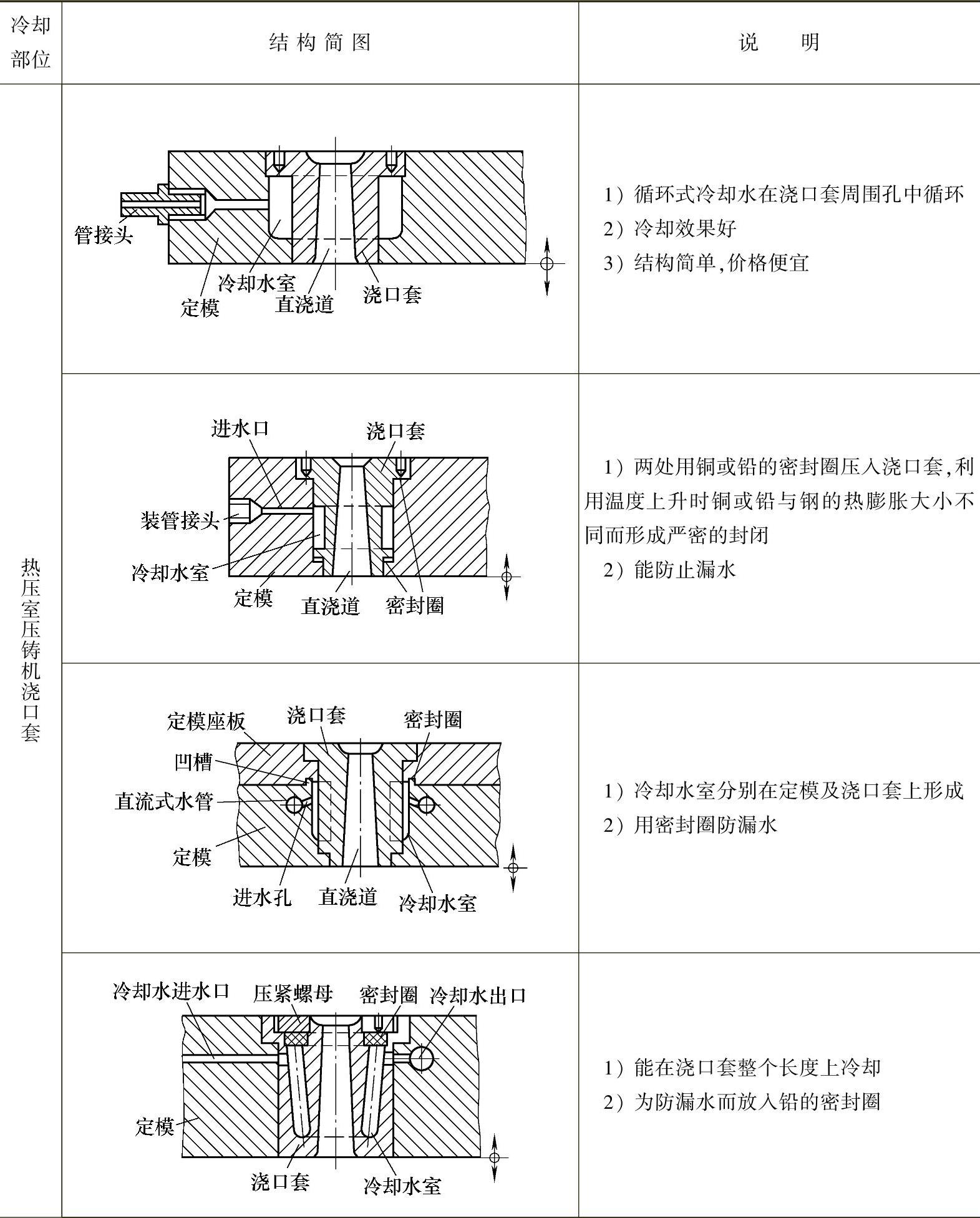

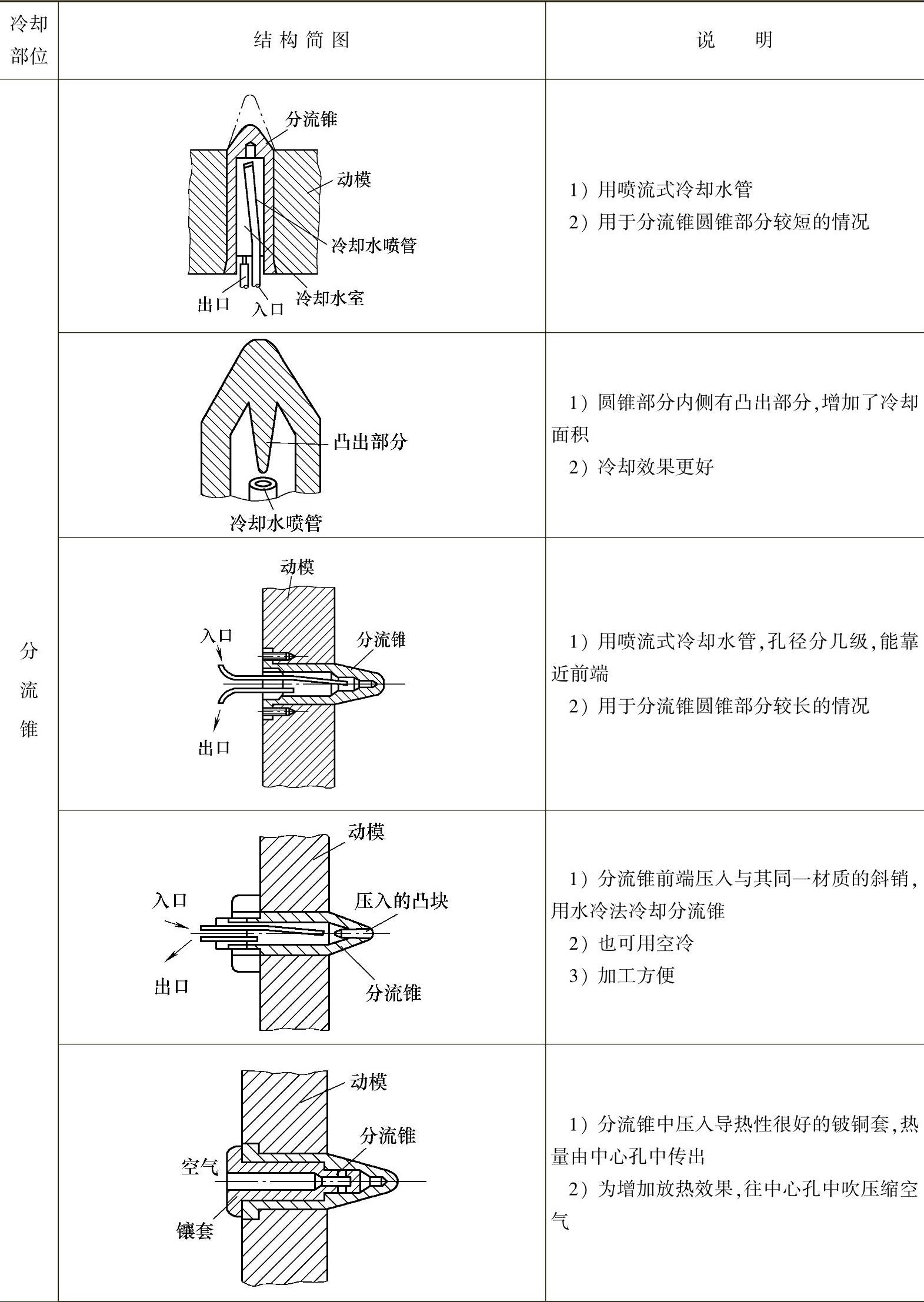

表5-29 水冷法示例

（续）(www.daowen.com)

（续）

（3）热管冷却法 热管是一种高效的传热元件，即使在温度梯度较小的情况下也能迅速地传热。它的外壳为一密封管子，内壁衬以由吸水材料组成的虹吸层，在此虹吸层中可产生毛细管作用，内装低温时能气化的液体（如酒精、氨水、氟利昂等）。热管一端受热时，虹吸层中的液体就会气化，蒸气向热管中较冷的区域流动而凝聚，在虹吸层的毛细管作用下，冷却后的液体向气化区移动，这样热管内进行着液体气化——气体液化过程的不断循环，热量通过气化端传出。热管工作时的传热方式见图5-146。

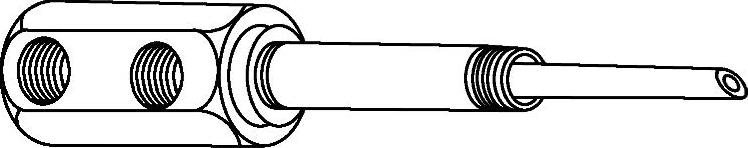

图5-145 喷流式水冷装置

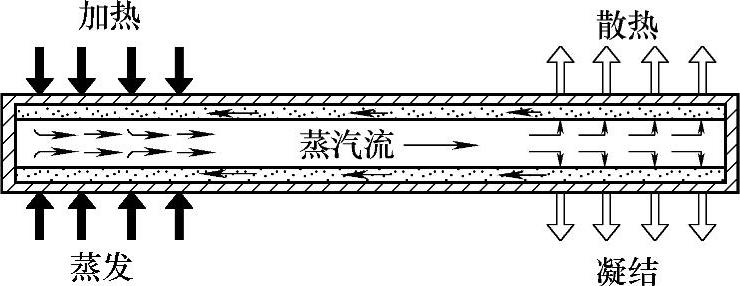

图5-146 热管工作时传热方式示意图
