零件设计中的导向机构及配合原则

时间:2023-06-15 理论教育 版权反馈
【摘要】:导向机构的作用是引导动模按规定的方向移动,以保证动模和定模在安装和合模时的正确运动方向和位置。有时导向零件还可兼作推出机构的导向机构。模套与导向零件的配合见图5-116。②导柱应高出型芯高度,以免型芯在合模、搬运中损坏。2)导柱主要尺寸:图5-116 模套与导向零件配合简图1—动模套板 2—导柱 3—导套 4—定模套板图5-117 导柱主要尺寸①导柱直径d。最小长度取1.5~2.0d,一般按高出分型面的型芯高度加上12~20mm计算。

零件设计中的导向机构及配合原则

导向机构的作用是引导动模按规定的方向移动,以保证动模和定模在安装和合模时的正确运动方向和位置。有时导向零件还可兼作推出机构的导向机构。

(1)动、定模导柱和导套的设计

1)导柱和导套的设计要点:

①导柱需具有足够的刚度,保证动、定模在合模时的正确位置,且在开、合模过程中应运动灵活无卡死现象。模套与导向零件的配合见图5-116。

②导柱应高出型芯高度,以免型芯在合模、搬运中损坏。

③为了便于取出压铸件,导柱一般安装在定模上。

④卧式压铸机上采用中心浇口的模具,导柱设在定模座板上。

⑤模具采用卸料板卸料时,导柱安装在动模上,以便于卸料板在导柱上滑动进行卸料。

2)导柱主要尺寸(图5-117):

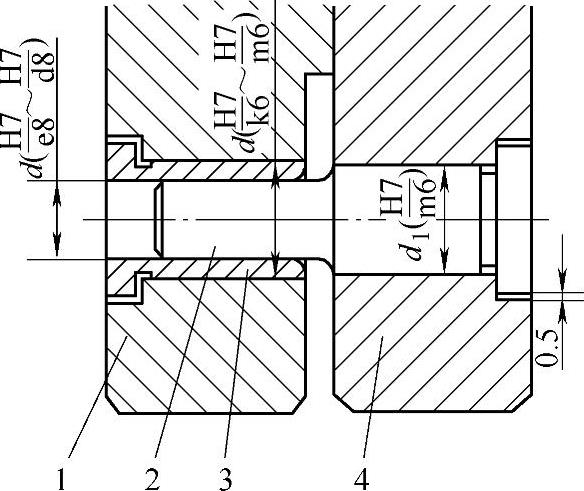

图5-116 模套与导向零件配合简图

1—动模套板 2—导柱 3—导套 4—定模套板

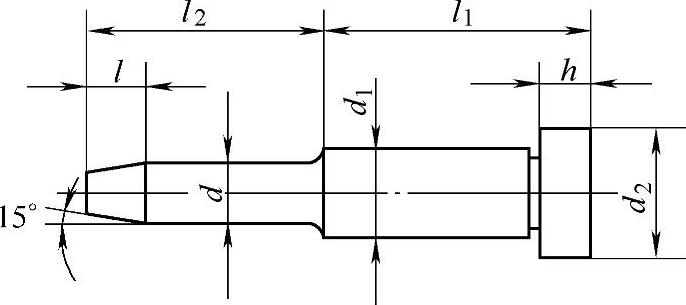

图5-117 导柱主要尺寸

①导柱直径d。当模具设计四根导柱时,计算导柱直径的经验公式为


式中 d——导柱导滑段直径(mm);

A——模具分型面上的表面积(mm2);

K——比例因数,一般为0.07~0.09。当A>2×105mm2时,K取0.07;A=0.4×105~2×105mm2时,K取0.08;A<0.4×105 mm2时,K取0.09。

直径d部分起着导滑作用,在合模过程中将插入动模套板上的导套中,为了加强润滑效果可在其上开设油槽,形式不限。

②导滑段长度l2。最小长度取1.5~2.0d,一般按高出分型面的型芯高度加上12~20mm计算。

③导柱固定段直径d1

d1=d+(6~10)mm (5-36)

④固定段长度l1。与装配的模板厚度一致,l1≥1.5d1 (5-37)

⑤导柱台阶直径d2(www.daowen.com)

d2=d1+(6~8)mm (5-38)

⑥导柱台阶厚度h

h=6~20mm (5-39)

⑦引导段长度l

l=6~12mm (5-40)

3)导套主要尺寸(图5-118):

①导套内孔直径D。与选用的导柱直径d相同,采用978-7-111-34681-4-Chapter05-168.jpg配合。

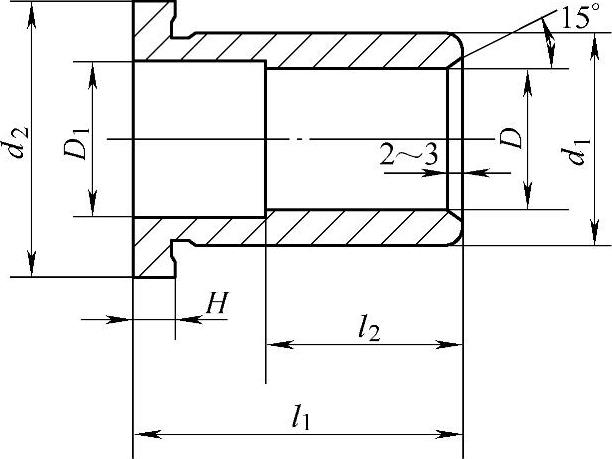

图5-118 导套主要尺寸

②导套内扩孔直径D1

D1=D+0.5mm (5-41)

③导套外径d1

d1=D+(6~10)mm (5-42)

④导套台阶外径d2

d2=d1+(6~8)mm (5-43)

⑤导滑段长度l2

l2=kd (5-44)

式中 k——比例因数,k=1.3~1.7。d小时k取大值,d大时k取小值。

⑥导套总长度l1l1为装配该导套的模板厚度减去3~5mm。

(2)导柱导套在模板中的位置 导柱、导套一般都布置在模板的四个角上,以保持导柱之间有较大间距,见图5-119。为防止动定模在合模时错位,可将其中一根导柱取不等分分布。

对于圆形模具,一般可采用三根导柱,三根导柱的中心位置为不等分分布,见图5-120。对于大型模具,由于导柱导套的中心距离较大,会因动、定模受热条件不同致使膨胀量有差异,因而影响动、定模的正常配合。为此可采用方形导柱、导套,并在膨胀差异量大的配合面上留有0.5~1mm的间隙。

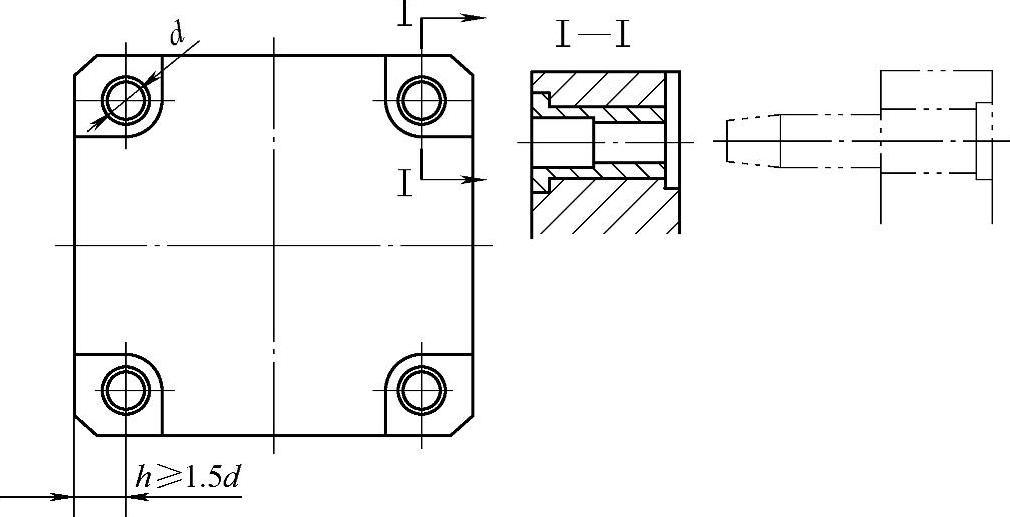

图5-119 方形模具导柱导套的布置
