1.浇注系统的组成
根据压铸机的形式和引入金属液的方式不同,压铸模浇注系统的组成形式也有所不同,大体分热压室、立式冷压室、全立式冷压室和卧式冷压室几种。各种压铸机上所用的压铸模浇注系统的组成如图5-22所示。

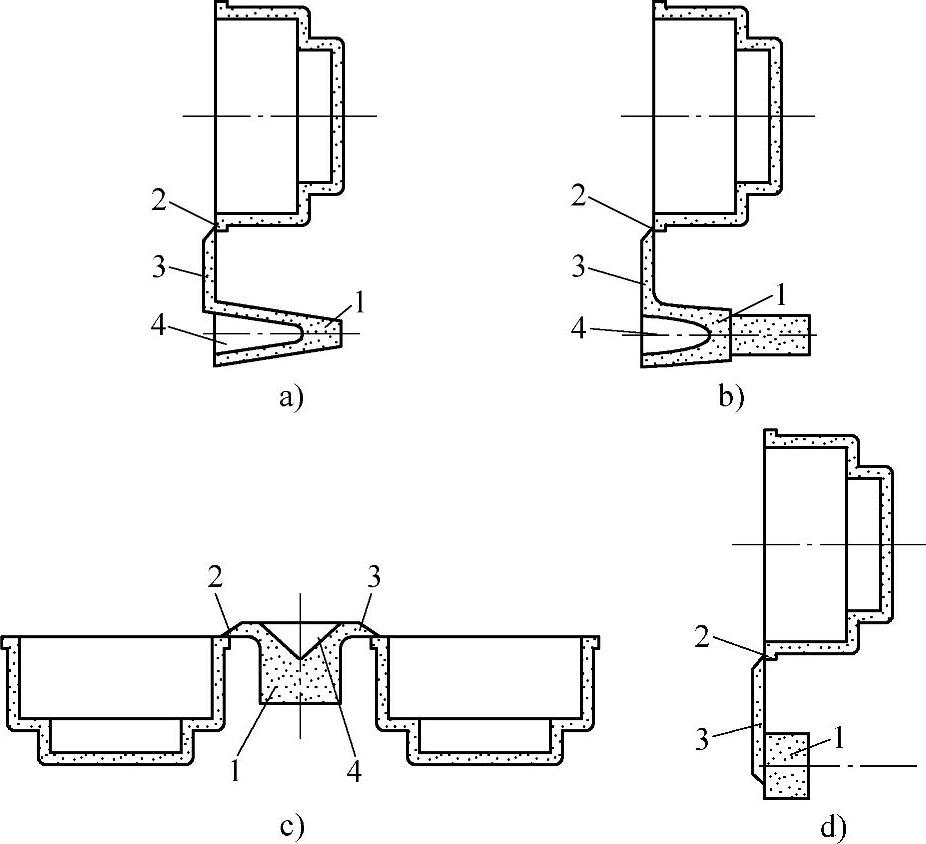

图5-22 浇注系统的组成
1—直浇道 2—内浇口 3—横浇道 4—分流锥
图5-22a为热压室压铸模的浇注系统,由直浇道、内浇口、横浇道、分流锥和溢流槽(图内未画出)组成。由于压室放置在坩埚内,在压射完毕后,压射冲头的上移,在压室内形成负压,将未注入的金属液吸回鹅颈通道,产生的浇注余料较少。
图5-22b是立式冷压室压铸模的浇注系统,它与图5-22a有些类似,只是有料饼产生。
图5-22c是全立式冷压室压铸模的浇注系统。由于它是从下面进料,料饼出现在浇注系统的下部,分流锥则在上部。(www.daowen.com)
图5-22d是卧式冷压室压铸模的浇注系统。这是实践中最常用的一种形式。它由直浇道、横浇道、内浇口和溢流槽、排气道组成。
2.浇注系统设计的主要内容
1)根据压铸件的外形尺寸、质(重)量和在分型面上的正投影面积,并根据现场设备的实际情况,选定所采用的压铸机的种类、型号以及压室直径等。当选用立式冷压室压铸机或热压室压铸机时,还要选用适当的喷嘴,使喷嘴形状与浇注系统相适应。
2)对压铸件的尺寸精度、表面和内部质量的要求,承受负荷状况、耐压、密封要求等进行综合分析,确定金属液进入型腔的位置、方向和流动状态。
3)对压铸件的复杂程度、结构特点以及加工基准面进行分析,结合分型面的选择,确定浇注系统的总体结构和各组成部分的主要尺寸。
4)分析金属液的流动状况,确定溢流槽和排气道的位置。
5)根据金属液的流动对模具温度的影响,确定合适的模温调节措施。
