分型面虽然不是压铸模一个完整的结构组成，但它与压铸件的形状和尺寸、压铸件在压铸模中的位置和方向密切相关，因此，分型面设计是压铸模设计中的一项重要内容。分型面确定后，将对整个压铸模结构、压铸件质量产生很大的影响。

对于一个压铸件来说，分型面的位置可以有多种选择，如图5-7所示的零件，至少就有几种分型的方案。因此，确定分型面时应考虑下列有关问题：

1）考虑压铸件的技术要求，如从分型面算起的或被分型面截过互相关联的尺寸精度、脱模斜度大小和方向对相关尺寸精度的影响。

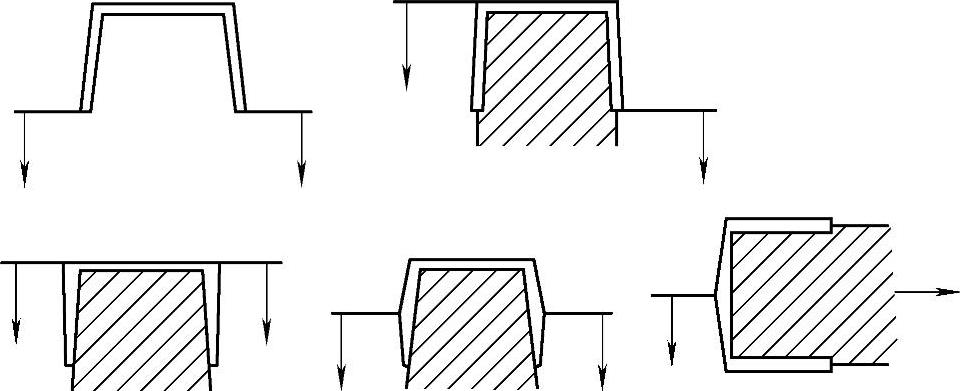

图5-7 几种分型的方案

2）考虑压铸件几何形状和金属液的流动形态，分型面应有利于合理布置内浇口的位置和浇注系统以及排溢系统的位置。

3）考虑如何简化压铸模的基本结构，确定定模和动模各自所包含的成型部分的配置。(www.daowen.com)

4）考虑压铸件在模具内的方位和取出压铸件的方案，确认压铸机规格和工艺条件。

5）考虑压铸模机械加工工艺性，尽量延长压铸模的使用寿命。

6）考虑压铸件的生产批量和生产操作。

分型面的设置是压铸模设计工作的第一个程序。这就要求人们在设计压铸件和绘制压铸件毛坯图时，应该考虑到为设置最适宜的分型面提供有利条件，只有这样，才有可能得出较为理想的分型面。

分型面的类型较多，一般分型面是与压铸机开模方向相垂直的平面，称之为平直分型面；也有将分型面作成倾斜的平面、阶梯弯折面、曲面，分别称之为倾斜分型面、阶梯分型面和曲面分型面；少数的分型面与压铸机开模方向平行的称之为垂直分型面。

压铸模通常只有一个分型面，称为单分型面；但对于有些压铸件，由于结构的特殊性，以及为了使模具更好地适应压铸生产的工艺要求，往往需要再增设一个或两个辅助分型面，称为多分型面。多分型面可以由各种单分型面组合合成。
