根据所使用压铸机类型的不同，压铸模的结构形式也略有不同。大体上可分为以下几种形式：

（1）热压室压铸机用压铸模 热压室压铸机用压铸模的基本结构如图5-2所示。扇形推杆、推杆、推杆固定板、推板、推板导柱、推板导套和复位杆等组成推出机构。

（2）立式冷压室压铸机用压铸模 立式冷压室压铸机用压铸模的基本结构如图5-3所示。传动齿条、齿轴、齿条滑块、销、止转块和活动型芯组成齿轮齿条抽芯机构。

（3）卧式冷压室压铸机用压铸模（偏心浇口） 偏心浇口压铸模的基本结构如图5-4所示。斜销、滑块、活动型芯、楔紧块、限位块和弹簧等组成斜销抽芯机构。

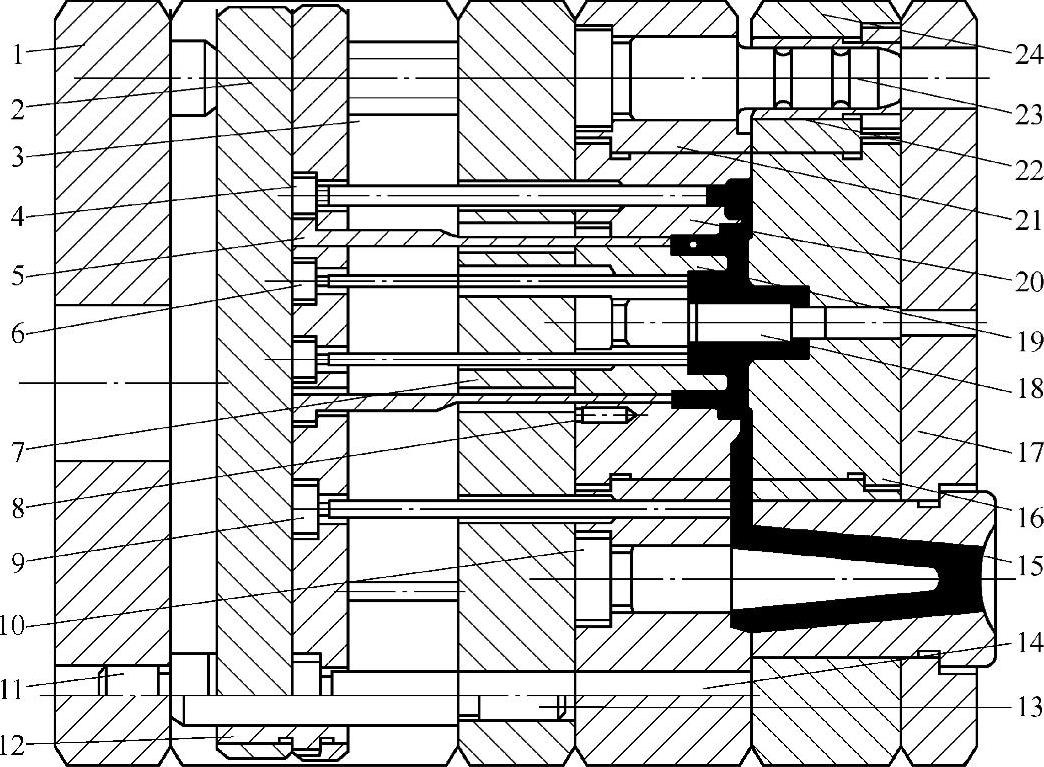

图5-2 热压室压铸机用压铸模的基本结构

1—动模座板 2—推板 3—推杆固定板 4、6、9—推杆 5—扇形推杆 7—支承板 8—止转销 10—分流锥 11—限位钉 12—推板导套 13—推板导柱 14—复位杆 15—浇口套 16—定模镶块 17—定模座板 18—型芯 19、20—动模镶块 21—动模套板 22—导套 23—导柱 24—定模套板

图5-3 立式冷压室压铸机用压铸模的基本结构

1—定模座板 2—传动齿条 3—定模套板 4—动模套板 5—齿轴 6、21—销 7—齿条滑块 8—推板导柱 9—推杆固定板 10—推板导套 11—推板 12—限位垫圈 13、22—螺钉 14—支承板 15—型芯 16—中心推杆 17—成型推杆 18—复位杆 19—导套 20—通用模座 23—导柱 24、30—动模镶块 25、28—定模镶块 26—分流锥 27—浇口套 29—活动型芯 31—止转块

(www.daowen.com)

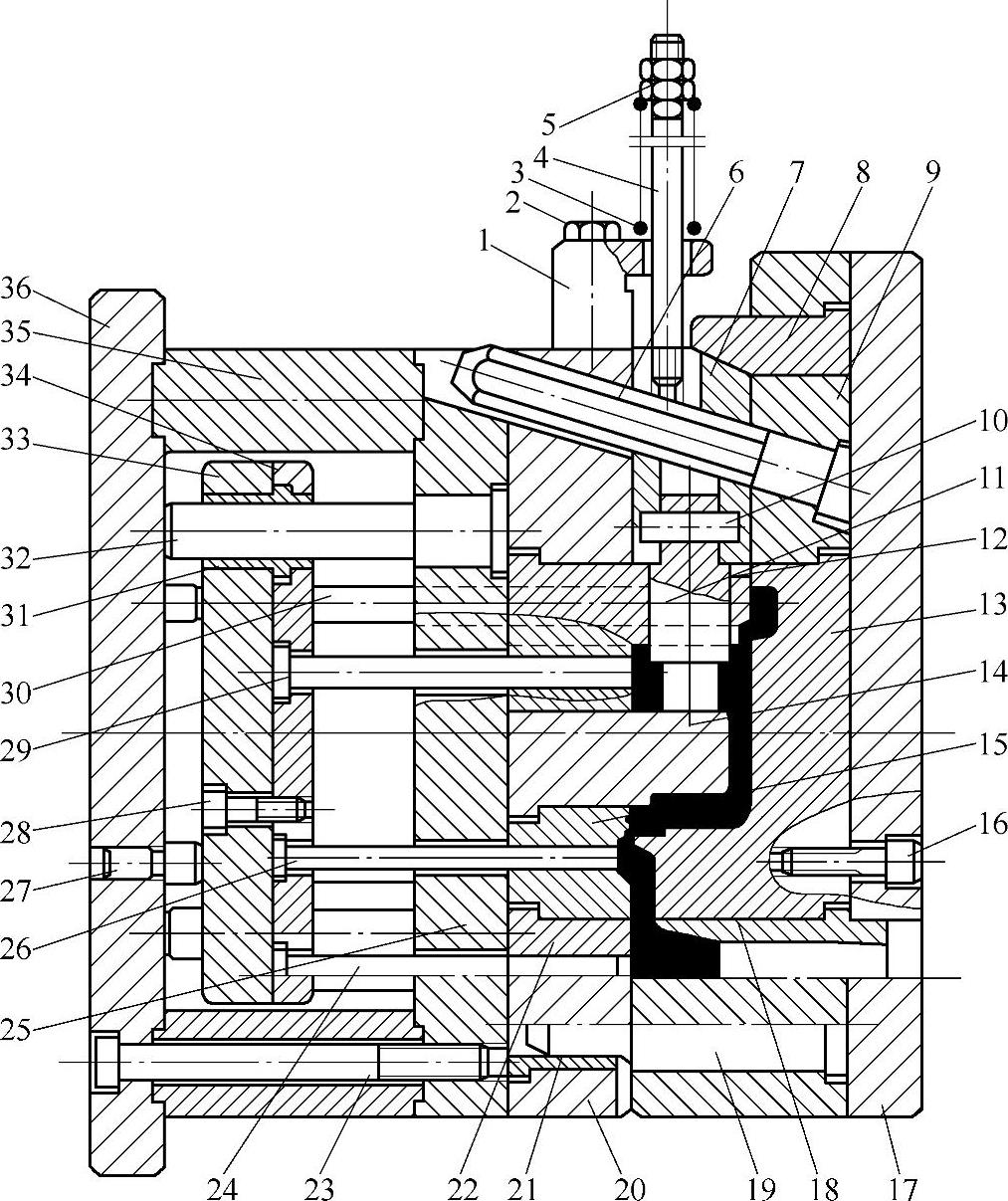

图5-4 偏心浇口压铸模的基本结构

1—限位块 2—六角螺钉 3—弹簧 4—螺栓 5—螺母 6—斜销 7—滑块 8—楔紧块 9—定模套板 10—销 11—活动型芯 12、15—动模镶块 13—定模镶块 14—型芯 16、23、28—螺钉 17—定模座板 18—浇口套 19—导柱 20—动模套板 21—导套 22—浇道镶块 24、26、29—推杆 25—支承板 27—限位钉 30—复位杆 31—推板导套 32—推板导柱 33—推板 34—推杆固定板 35—垫块 36—动模座板

（4）卧式冷压室压铸机用压铸模（中心浇口）卧式中心浇口压铸模的基本结构如图5-5所示。开模时，由压射冲头推进，将螺旋槽浇口套内的余料按螺旋线方向旋出，在直浇口处扭断。

（5）全立式压铸机用压铸模 全立式压铸机用压铸模的基本结构如图5-6所示。

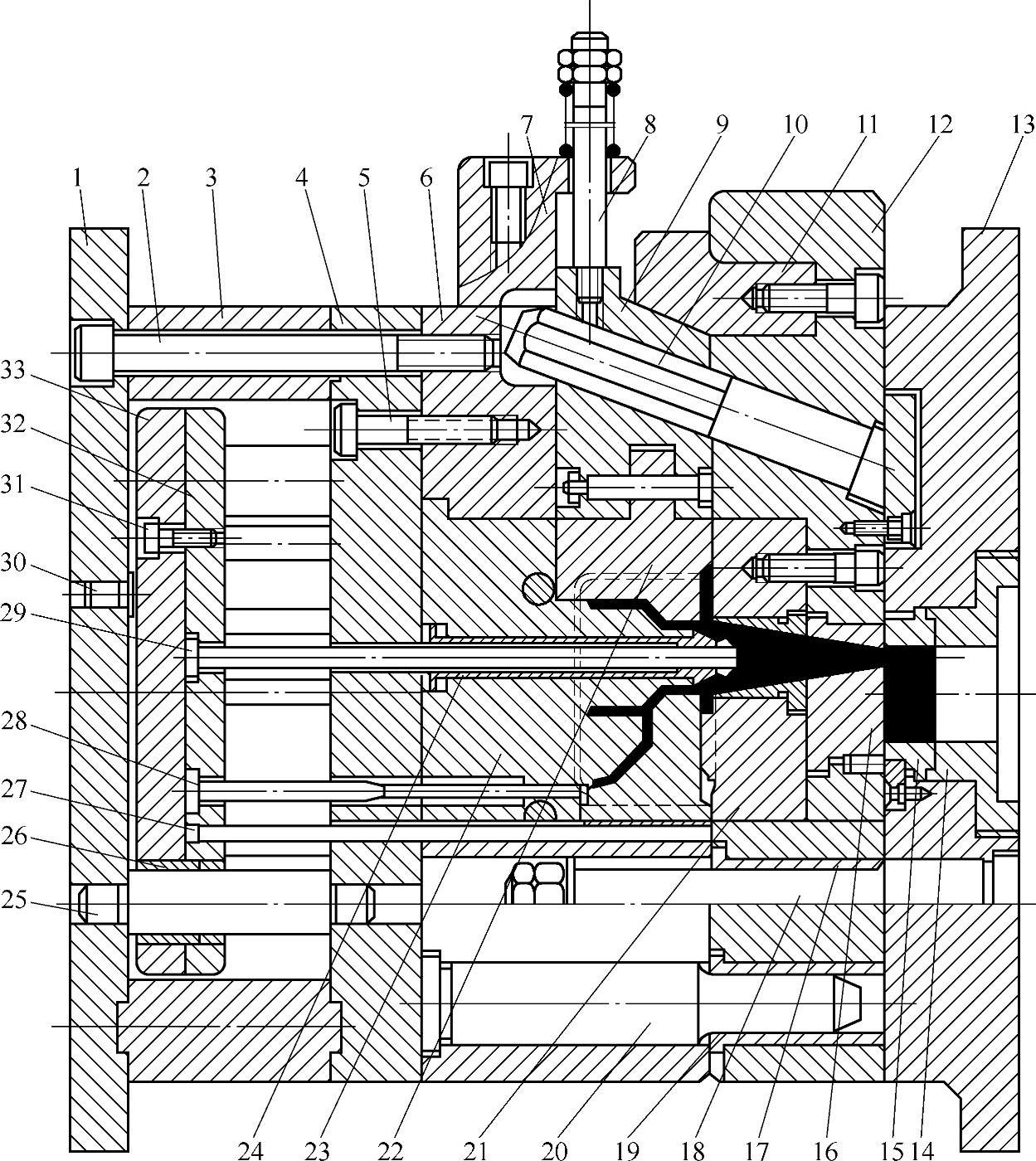

图5-5 卧式中心浇口压铸模的基本结构

1—动模座板 2、5、31—螺钉 3—垫板 4—支承板 6—动模套板 7—限位块 8—螺栓 9—滑块 10—斜销 11—楔紧块 12—定模活动套板 13—定模座板 14—浇口套 15—螺旋槽浇口套 16—浇道镶块 17、19—导套 18—定模导柱 20—动模导柱 21—定模镶块 22—活动镶块 23—动模镶块 24—分流锥 25—推板导柱 26—推板导套 27—复位杆 28—推杆 29—中心推杆 30—限位钉 32—推杆固定板 33—推板

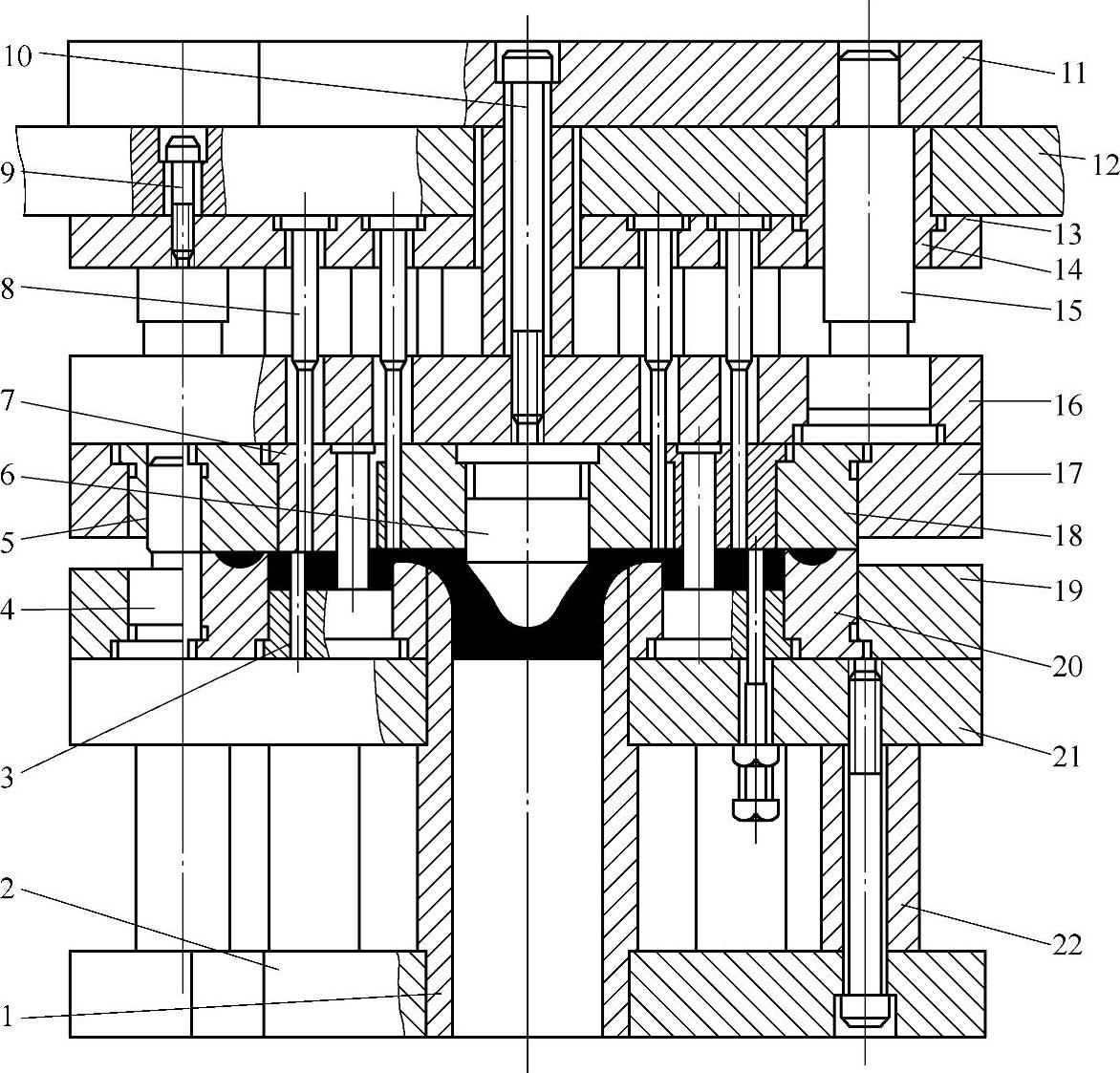

图5-6 全立式压铸机用压铸模的基本结构

1—压室 2—座板 3—型芯 4—导柱 5—导套 6—分流锥 7、18—动模镶块 8—推杆 9、10—螺钉 11—动模座板 12—推板 13—推杆固定板 14—推板导套 15—推板导柱 16—支承板 17—动模套板 19—定模套板 20—定模镶块 21—定模座板 22—支承柱
