精细平行铣削加工技巧分享

Step1.选择加工方法。选择下拉菜单978-7-111-48193-5-Chapter24-208.jpg978-7-111-48193-5-Chapter24-209.jpg978-7-111-48193-5-Chapter24-210.jpg978-7-111-48193-5-Chapter24-211.jpg978-7-111-48193-5-Chapter24-212.jpg命令。

Step2.设置加工区域。在图形区中选取图24.18所示的曲面,然后按Enter键,系统弹出“刀具路径的曲面选取”对话框。单击978-7-111-48193-5-Chapter24-213.jpg区域中的978-7-111-48193-5-Chapter24-214.jpg按钮,选取图24.19所示的面为干涉面,然后按Enter键。单击978-7-111-48193-5-Chapter24-215.jpg按钮,系统弹出“曲面精加工平行铣削”对话框。

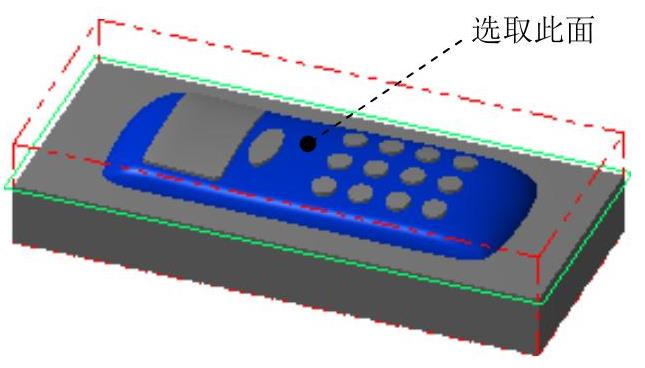

图24.18 选取加工面


图24.19 选取干涉面

Step3.选择刀具。在“曲面精加工平行铣削”对话框的978-7-111-48193-5-Chapter24-218.jpg选项卡的列表框中选择978-7-111-48193-5-Chapter24-219.jpg刀具。

Step4.设置加工参数。(www.daowen.com)

(1)设置曲面参数。在“曲面精加工平行铣削”对话框中单击978-7-111-48193-5-Chapter24-220.jpg选项卡,然后在978-7-111-48193-5-Chapter24-221.jpg文本框中输入值5,在978-7-111-48193-5-Chapter24-222.jpg(此处翻译有误,应为“加工面预留量”,下同)文本框中输入值0,在978-7-111-48193-5-Chapter24-223.jpg(此处翻译有误,应为“干涉面预留量”,下同)文本框中输入值1.0。

(2)设置精加工平行铣削参数。在“曲面精加工平行铣削”对话框中单击978-7-111-48193-5-Chapter24-224.jpg选项卡,然后在978-7-111-48193-5-Chapter24-225.jpg文本框中输入值0.3,在978-7-111-48193-5-Chapter24-226.jpg文本框中输入值135。

(3)单击978-7-111-48193-5-Chapter24-227.jpg按钮,在系统弹出的“刀具路径的间隙设置”对话框中选中978-7-111-48193-5-Chapter24-228.jpg复选框,在978-7-111-48193-5-Chapter24-229.jpg文本框中输入值1,然后单击978-7-111-48193-5-Chapter24-230.jpg按钮。

Step5.单击“曲面精加工平行铣削”对话框中的978-7-111-48193-5-Chapter24-231.jpg按钮,同时在图形区生成图24.20所示的刀具路径。


图24.20 刀具路径
