精密等高外形加工2-Stage12

Step1.选择加工方法。选择下拉菜单978-7-111-48193-5-Chapter22-346.jpg978-7-111-48193-5-Chapter22-347.jpg978-7-111-48193-5-Chapter22-348.jpg978-7-111-48193-5-Chapter22-349.jpg978-7-111-48193-5-Chapter22-350.jpg命令。

Step2.设置加工区域。

(1)在图形区中选取图22.46所示的面(共28个),按Enter键,系统弹出“刀具路径的曲面选取”对话框。

(2)单击978-7-111-48193-5-Chapter22-351.jpg区域中的978-7-111-48193-5-Chapter22-352.jpg按钮,选取图22.47所示的面为干涉面(共5个),然后按Enter键。

(3)在978-7-111-48193-5-Chapter22-353.jpg区域中单击978-7-111-48193-5-Chapter22-354.jpg按钮,系统弹出“串连选项”对话框。在图形区中选取图22.48所示的边线,然后单击978-7-111-48193-5-Chapter22-355.jpg按钮,系统返回至“刀具路径的曲面选取”对话框。

(4)单击978-7-111-48193-5-Chapter22-356.jpg按钮,完成加工区域的设置,此时系统弹出“曲面精加工等高外形”对话框。

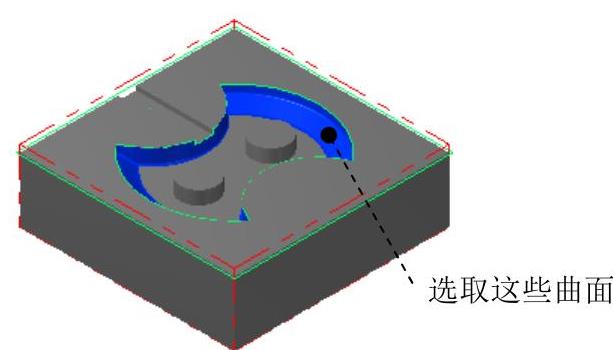

图22.46 选取加工面

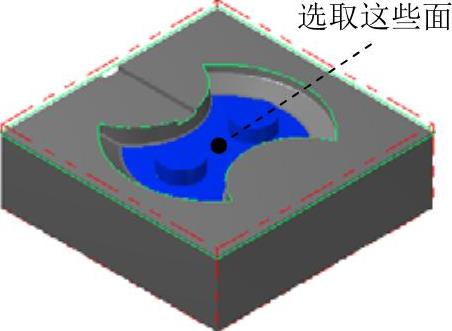

图22.47 选取干涉面

Step3.确定刀具类型。在“曲面精加工等高外形”对话框中单击978-7-111-48193-5-Chapter22-359.jpg按钮,系统弹出“刀具过滤列表设置”对话框。单击978-7-111-48193-5-Chapter22-360.jpg区域中的978-7-111-48193-5-Chapter22-361.jpg按钮后,在刀具类型按钮群中单击978-7-111-48193-5-Chapter22-362.jpg(球刀)按钮。然后单击978-7-111-48193-5-Chapter22-363.jpg按钮,关闭“刀具过滤列表设置”对话框,系统返回至“曲面精加工等高外形”对话框。

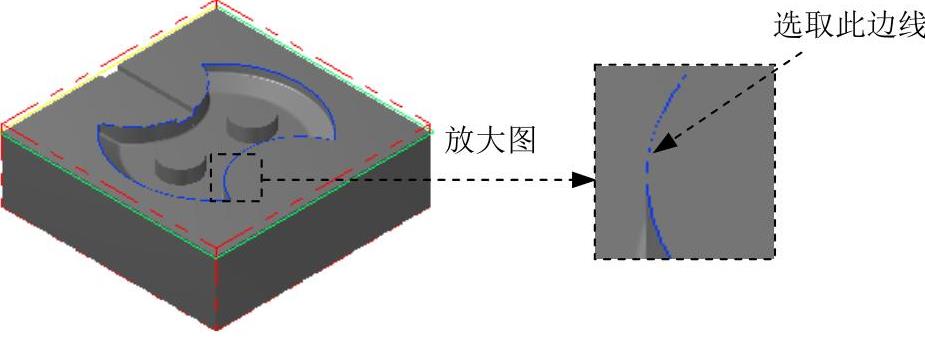

图22.48 选取切削范围边线

Step4.选择刀具。在“曲面精加工等高外形”对话框中单击978-7-111-48193-5-Chapter22-365.jpg按钮,系统弹出“选择刀具”对话框,在该对话框的列表框中选择图22.49所示的刀具。单击978-7-111-48193-5-Chapter22-366.jpg按钮,关闭“选择刀具”对话框,系统返回至“曲面精加工等高外形”对话框。

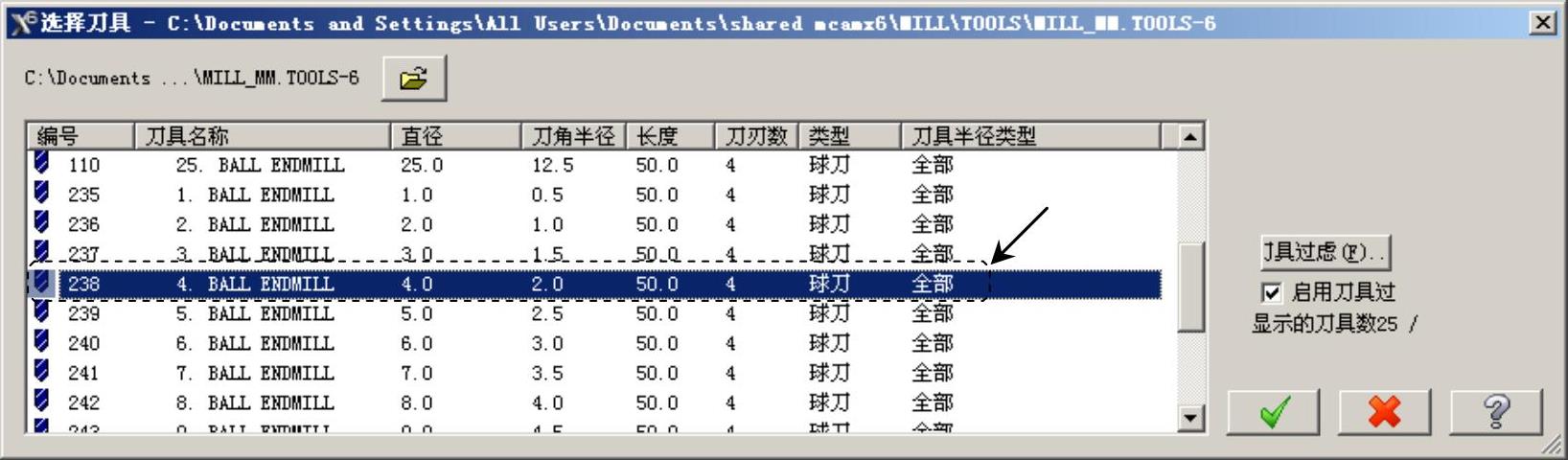

图22.49 “选择刀具”对话框

Step5.设置刀具参数。

(1)完成上步操作后,在“曲面精加工等高外形”对话框的978-7-111-48193-5-Chapter22-368.jpg选项卡的列表框中显示出Step4所选择的刀具,双击该刀具,系统弹出“定义刀具-机床群组-1”对话框。

(2)设置刀具号码。在“定义刀具-机床群组-1”对话框的978-7-111-48193-5-Chapter22-369.jpg文本框中,将原有的数值改为6。(www.daowen.com)

(3)设置刀具的加工参数。单击“定义刀具-机床群组-1”对话框中的978-7-111-48193-5-Chapter22-370.jpg选项卡,在978-7-111-48193-5-Chapter22-371.jpg文本框中输入值200.0,在978-7-111-48193-5-Chapter22-372.jpg文本框中输入值100.0,在978-7-111-48193-5-Chapter22-373.jpg文本框中输入值500.0,在978-7-111-48193-5-Chapter22-374.jpg文本框中输入值2500.0。

(4)设置冷却方式。在978-7-111-48193-5-Chapter22-375.jpg选项卡中单击978-7-111-48193-5-Chapter22-376.jpg按钮,系统弹出“Coolant…”对话框,在978-7-111-48193-5-Chapter22-377.jpg切削液)下拉列表中选择978-7-111-48193-5-Chapter22-378.jpg选项。单击该对话框中的978-7-111-48193-5-Chapter22-379.jpg按钮,关闭“Coolant…”对话框。

Step6.单击“定义刀具-机床群组-1”对话框中的978-7-111-48193-5-Chapter22-380.jpg按钮,完成刀具参数的设置,系统返回至“曲面精加工等高外形”对话框。

Step7.设置曲面参数。在“曲面精加工等高外形”对话框中单击978-7-111-48193-5-Chapter22-381.jpg选项卡,所有参数均采用系统默认设置值。

Step8.设置等高外形精加工参数。

(1)在“曲面精加工等高外形”对话框中单击978-7-111-48193-5-Chapter22-382.jpg选项卡,在978-7-111-48193-5-Chapter22-383.jpg文本框中输入值0.1。

(2)在978-7-111-48193-5-Chapter22-384.jpg区域选中978-7-111-48193-5-Chapter22-385.jpg单选项,在978-7-111-48193-5-Chapter22-386.jpg文本框中输入值4.0,确认选中978-7-111-48193-5-Chapter22-387.jpg复选框,其他参数均采用系统默认设置值。

(3)单击978-7-111-48193-5-Chapter22-388.jpg按钮,系统弹出“切削深度设置”对话框,在978-7-111-48193-5-Chapter22-389.jpg区域的978-7-111-48193-5-Chapter22-390.jpg978-7-111-48193-5-Chapter22-391.jpg文本框中均输入值0。单击978-7-111-48193-5-Chapter22-392.jpg按钮,系统返回至“曲面精加工等高外形”对话框。

Step9.单击“曲面精加工等高外形”对话框中的978-7-111-48193-5-Chapter22-393.jpg按钮,完成加工参数的设置,此时系统将自动生成图22.50所示的刀具路径。

Step10.实体切削验证。

(1)在978-7-111-48193-5-Chapter22-394.jpg选项卡中单击978-7-111-48193-5-Chapter22-395.jpg按钮,然后单击978-7-111-48193-5-Chapter22-396.jpg按钮,系统弹出“Mastercam Simulator”对话框。

(2)在“Mastercam Simulator”对话框中单击978-7-111-48193-5-Chapter22-397.jpg按钮,系统将开始进行实体切削仿真,结果如图22.51所示。单击978-7-111-48193-5-Chapter22-398.jpg按钮,关闭“Mastercam Simulator”对话框。

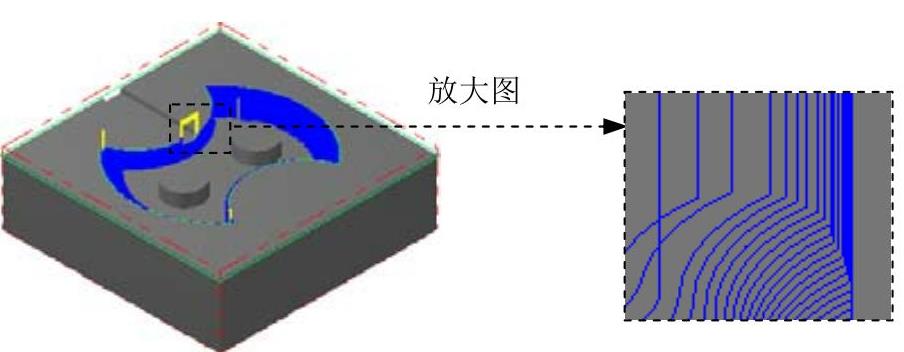

图22.50 刀具路径

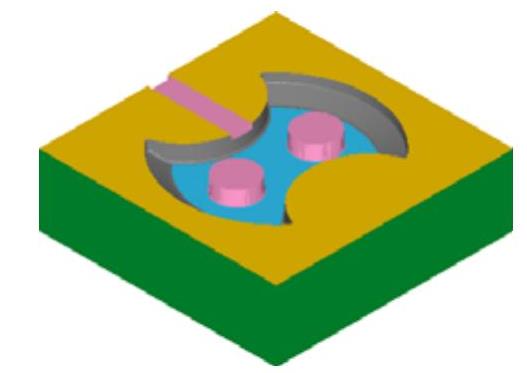

图22.51 仿真结果

Step11.保存模型。选择下拉菜单978-7-111-48193-5-Chapter22-401.jpg978-7-111-48193-5-Chapter22-402.jpg978-7-111-48193-5-Chapter22-403.jpg命令,保存模型。
