精准平行铣削加工技巧

Step1.选择加工方法。选择下拉菜单978-7-111-48193-5-Chapter22-323.jpg978-7-111-48193-5-Chapter22-324.jpg978-7-111-48193-5-Chapter22-325.jpg978-7-111-48193-5-Chapter22-326.jpg978-7-111-48193-5-Chapter22-327.jpg命令。

Step2.设置加工区域。

(1)选取加工面。在图形区中选取图22.42所示的面,然后按Enter键,系统弹出“刀具路径的曲面选取”对话框。

(2)设置加工边界。在978-7-111-48193-5-Chapter22-328.jpg区域中单击978-7-111-48193-5-Chapter22-329.jpg按钮,系统弹出“串连选项”对话框。在图形区中选取图22.43所示的边线,单击978-7-111-48193-5-Chapter22-330.jpg按钮,系统返回至“刀具路径的曲面选取”对话框。

(3)单击978-7-111-48193-5-Chapter22-331.jpg按钮,完成加工区域的设置,此时系统弹出“曲面精加工平行铣削”对话框。

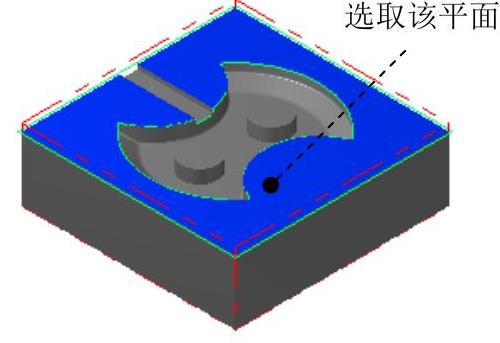

图22.42 选取加工面

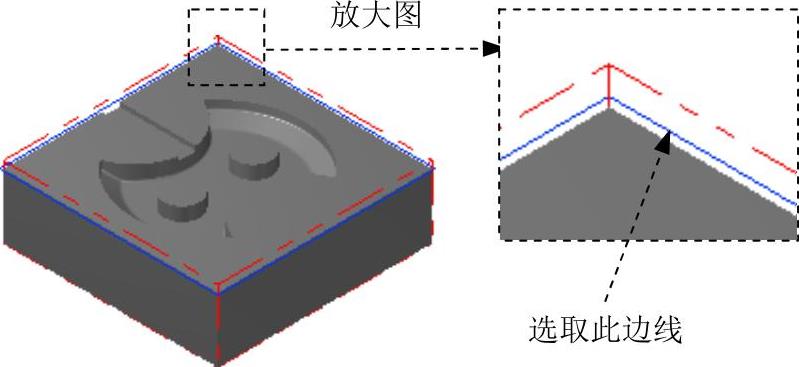

图22.43 选取切削范围边线

Step3.选择刀具。在“曲面精加工浅平面”对话框中取消选中978-7-111-48193-5-Chapter22-334.jpg复选框,然后选择图22.44所示的刀具。(www.daowen.com)

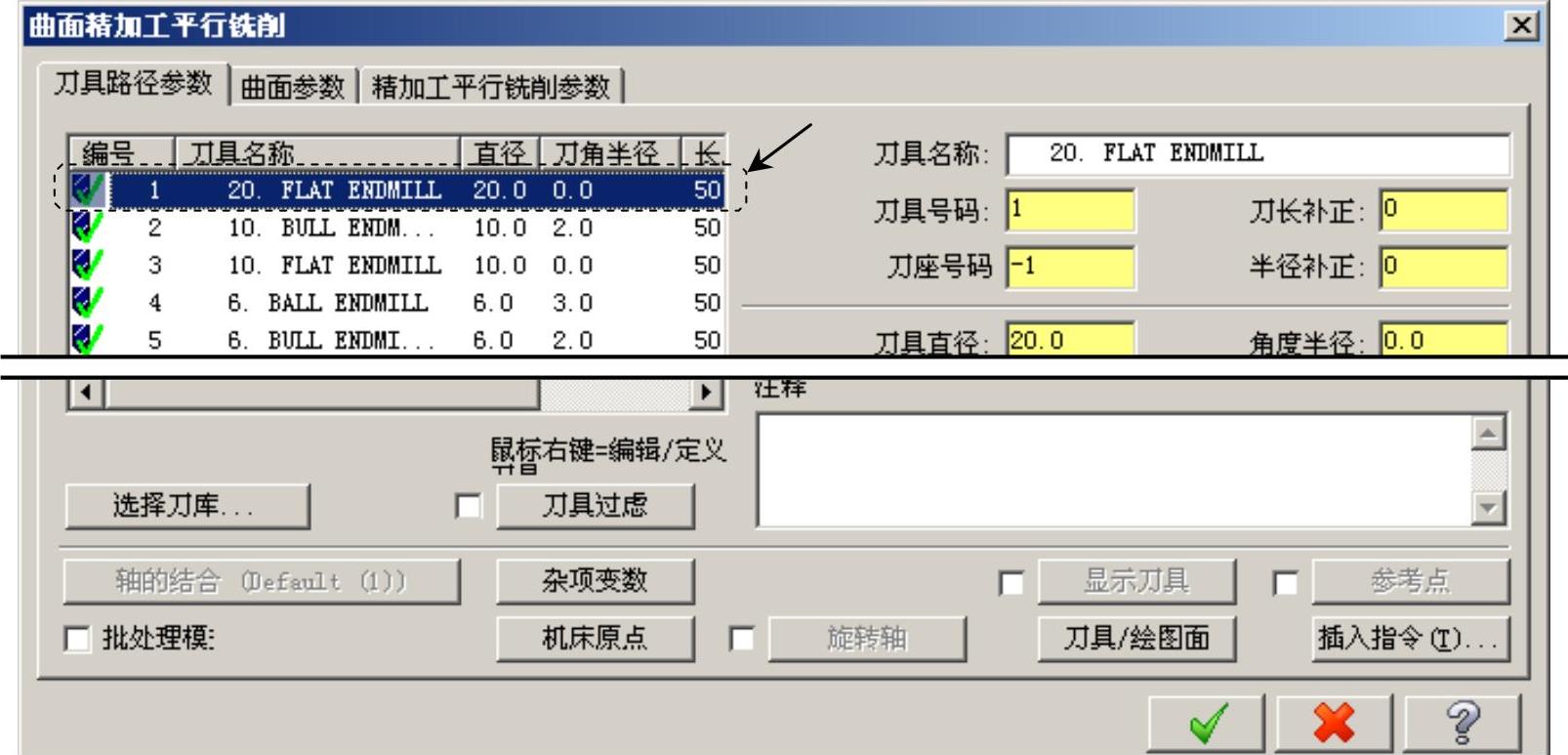

图22.44 “刀具路径参数”选项卡

Step4.设置加工参数。

(1)设置曲面参数。在“曲面精加工平行铣削”对话框中单击978-7-111-48193-5-Chapter22-336.jpg选项卡,所有参数均采用系统默认设置值。

(2)设置精加工平行铣削参数。在“曲面精加工平行铣削”对话框中单击978-7-111-48193-5-Chapter22-337.jpg选项卡,然后在978-7-111-48193-5-Chapter22-338.jpg文本框中输入值15.0;在978-7-111-48193-5-Chapter22-339.jpg下拉列表中选择978-7-111-48193-5-Chapter22-340.jpg选项。

(3)单击978-7-111-48193-5-Chapter22-341.jpg按钮,在系统弹出的“刀具路径的间隙设置”对话框的978-7-111-48193-5-Chapter22-342.jpg文本框中输入值10.0;单击978-7-111-48193-5-Chapter22-343.jpg按钮,系统返回至“曲面精加工平行铣削”对话框。

Step5.单击“曲面精加工平行铣削”对话框中的978-7-111-48193-5-Chapter22-344.jpg按钮,此时在图形区生成图22.45所示的刀具路径。

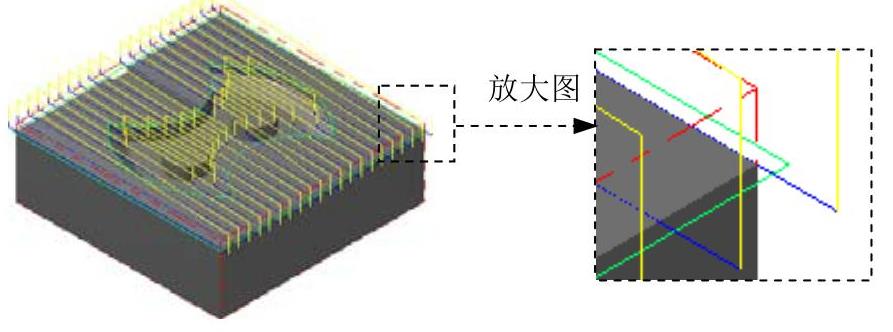

图22.45 刀具路径
