精细平面加工2:Stage10优化方案

Step1.选择加工方法。选择下拉菜单978-7-111-48193-5-Chapter22-279.jpg978-7-111-48193-5-Chapter22-280.jpg978-7-111-48193-5-Chapter22-281.jpg978-7-111-48193-5-Chapter22-282.jpg978-7-111-48193-5-Chapter22-283.jpg命令。

Step2.设置加工区域。

(1)在图形区中选取图22.38所示的面(共1个面),然后按Enter键,系统弹出“刀具路径的曲面选取”对话框.

(2)单击978-7-111-48193-5-Chapter22-284.jpg区域中的978-7-111-48193-5-Chapter22-285.jpg按钮,选取图22.39所示的面为干涉面(共12个),然后按Enter键。

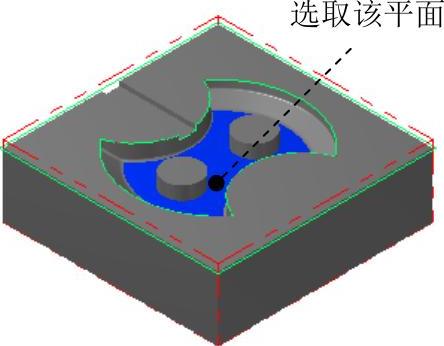

图22.38 选取加工面

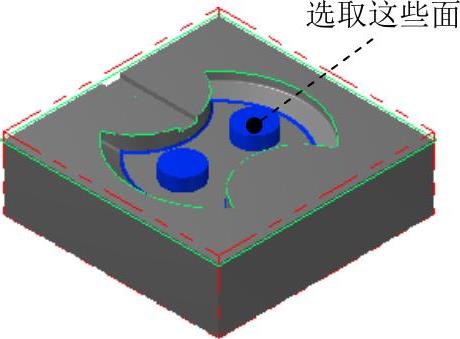

图22.39 选取干涉面

(3)单击“刀具路径的曲面选取”对话框中的978-7-111-48193-5-Chapter22-288.jpg按钮,系统弹出“曲面精加工浅平面”对话框。

Step3.确定刀具类型。在“曲面精加工浅平面”对话框中单击978-7-111-48193-5-Chapter22-289.jpg按钮,系统弹出“刀具过滤列表设置”对话框。单击978-7-111-48193-5-Chapter22-290.jpg区域中的978-7-111-48193-5-Chapter22-291.jpg按钮后,在刀具类型按钮群中单击978-7-111-48193-5-Chapter22-292.jpg(圆鼻刀)按钮。单击978-7-111-48193-5-Chapter22-293.jpg按钮,关闭“刀具过滤列表设置”对话框,系统返回至“曲面精加工浅平面”对话框。

Step4.选择刀具。在“曲面精加工浅平面”对话框中单击978-7-111-48193-5-Chapter22-294.jpg按钮,系统弹出“选择刀具”对话框,在该对话框的列表框中选择图22.40所示的刀具。单击978-7-111-48193-5-Chapter22-295.jpg按钮,关闭“选择刀具”对话框,系统返回至“曲面精加工浅平面”对话框。

Step5.设置刀具参数。

(1)完成上步操作后,在“曲面精加工浅平面”对话框的978-7-111-48193-5-Chapter22-296.jpg选项卡的列表框中显示出Step4所选择的刀具,双击该刀具,系统弹出“定义刀具-机床群组-1”对话框。

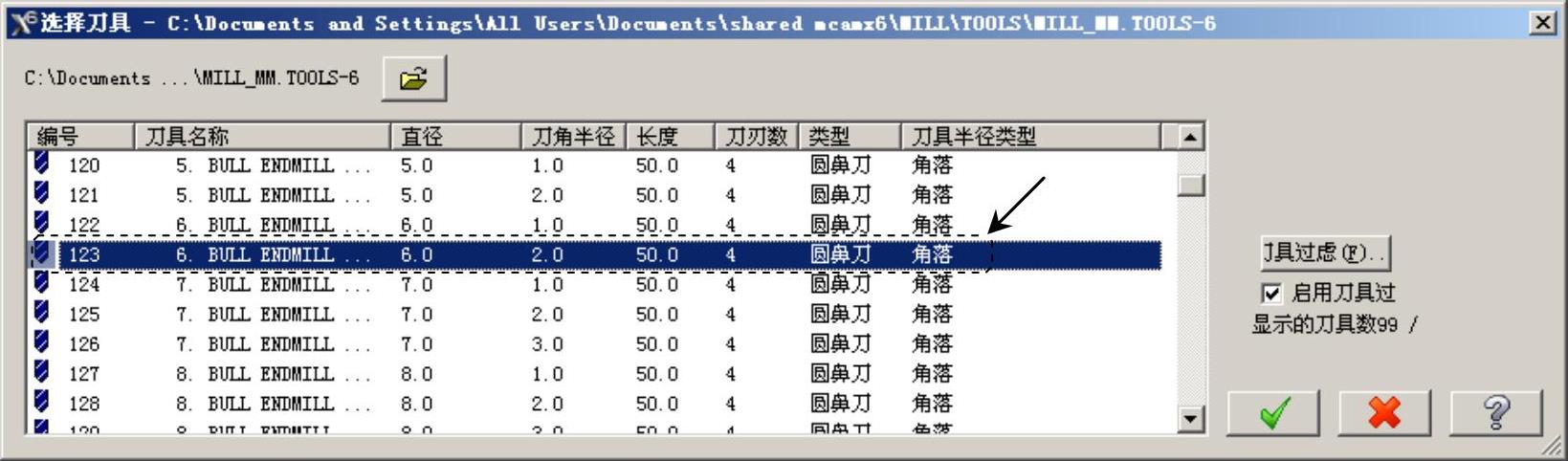

图22.40 “选择刀具”对话框

(2)设置刀具号码。在“定义刀具-机床群组-1”对话框的978-7-111-48193-5-Chapter22-298.jpg文本框中,将原有的数值改为5。

(3)设置刀具的加工参数。单击“定义刀具-机床群组-1”对话框中的978-7-111-48193-5-Chapter22-299.jpg选项卡,在978-7-111-48193-5-Chapter22-300.jpg文本框中输入值300.0,在978-7-111-48193-5-Chapter22-301.jpg文本框中输入值100.0,在978-7-111-48193-5-Chapter22-302.jpg文本框中输入值500.0,在978-7-111-48193-5-Chapter22-303.jpg文本框中输入值1500.0。

(4)设置冷却方式。在978-7-111-48193-5-Chapter22-304.jpg选项卡中单击978-7-111-48193-5-Chapter22-305.jpg按钮,系统弹出“Coolant…”对话框,在978-7-111-48193-5-Chapter22-306.jpg切削液)下拉列表中选择978-7-111-48193-5-Chapter22-307.jpg选项。单击该对话框中的978-7-111-48193-5-Chapter22-308.jpg按钮,关闭“Coolant…”对话框。

(5)单击“定义刀具-机床群组-1”对话框中的978-7-111-48193-5-Chapter22-309.jpg按钮,完成刀具参数的设置。

Step6.设置曲面参数。在“曲面精加工浅平面”对话框中单击978-7-111-48193-5-Chapter22-310.jpg选项卡,在978-7-111-48193-5-Chapter22-311.jpg(此处翻译有误,应为“干涉面预留量”)文本框中输入值0.1,其他参数采用系统默认设置值。

Step7.设置浅平面精加工参数。

(1)在“曲面精加工浅平面”对话框中单击978-7-111-48193-5-Chapter22-312.jpg选项卡,在978-7-111-48193-5-Chapter22-313.jpg选项卡的978-7-111-48193-5-Chapter22-314.jpg文本框中输入值2.0,选中978-7-111-48193-5-Chapter22-315.jpg复选框

(2)单击978-7-111-48193-5-Chapter22-316.jpg按钮,在系统弹出的“刀具路径的间隙设置”对话框中选中978-7-111-48193-5-Chapter22-317.jpg复选框,在978-7-111-48193-5-Chapter22-318.jpg文本框中输入值5.0,在978-7-111-48193-5-Chapter22-319.jpg文本框中输入值90.0。

(3)单击978-7-111-48193-5-Chapter22-320.jpg按钮,系统返回至“曲面精加工浅平面”对话框。

Step8.单击“曲面精加工浅平面”对话框中的978-7-111-48193-5-Chapter22-321.jpg按钮,此时在图形区生成图22.41所示的刀具路径。

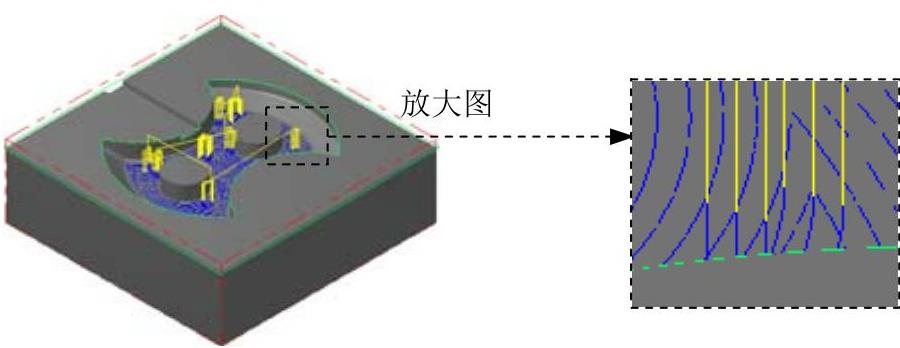

图22.41 刀具路径
