Step1.选择加工方法。选择下拉菜单命令，系统弹出“选择工件形状”对话框，采用系统默认的设置，然后单击按钮。

Step2.设置加工区域。在图形区中选取图22.17所示的曲面，然后按Enter键，系统弹出“刀具路径的曲面选取”对话框。单击区域中的按钮，选取图22.18所示的面为干涉面，然后按Enter键。单击按钮，系统弹出“曲面粗加工平行铣削”对话框。

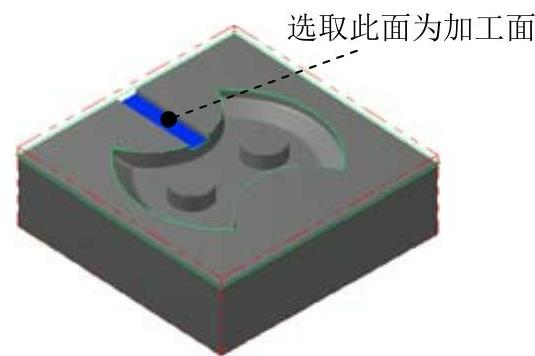

图22.17 选取加工面

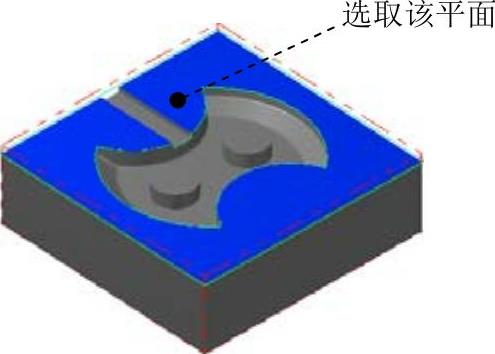

图22.18 选取干涉面

Step3.确定刀具类型。在“曲面粗加工平行铣削”对话框中单击按钮，系统弹出“刀具过滤列表设置”对话框。单击区域中的按钮后，在刀具类型按钮群中单击（平底刀）按钮。单击按钮，关闭“刀具过滤列表设置”对话框，系统返回至“曲面粗加工平行铣削”对话框。

Step4.选择刀具。在“曲面粗加工平行铣削”对话框中单击按钮，系统弹出“选择刀具”对话框，在该对话框的列表中选择图22.19所示的刀具。单击按钮，关闭“选择刀具”对话框，系统返回至“曲面粗加工平行铣削”对话框。

图22.19 “选择刀具”对话框

Step5.设置刀具相关参数。

（1）完成上步操作后，在“曲面粗加工平行铣削”对话框的选项卡的列表框中双击Step4所选择的刀具，系统弹出“定义刀具-机床群组-1”对话框。(www.daowen.com)

（2）设置刀具号码。在“定义刀具-机床群组-1”对话框的文本框中，将原有的数值改为3。

（3）设置刀具的加工参数。单击“定义刀具-机床群组-1”对话框中的选项卡，在文本框中输入值200.0，在文本框中输入值100.0，在文本框中输入值500.0，在文本框中输入值1200.0。

（4）设置冷却方式。在选项卡中单击按钮，系统弹出“Coolant…”对话框，在（切削液）下拉列表中选择选项。单击该对话框中的按钮，关闭“Coolant…”对话框。

（5）单击“定义刀具-机床群组-1”对话框中的按钮，完成刀具参数的设置。

Step6.设置加工参数。

（1）设置曲面参数。在“曲面粗加工平行铣削”对话框中单击选项卡，然后在（此处翻译有误，应为“加工面预留量”，下同）文本框中输入值0.2，在（此处翻译有误，应为“干涉面预留量”，下同）文本框中输入值0.2。

（2）设置粗加工平行铣削参数。在“曲面粗加工平行铣削”对话框中单击选项卡，然后在文本框中输入值5.0；在下拉列表中选择选项；在区域选中单选项以及复选框。

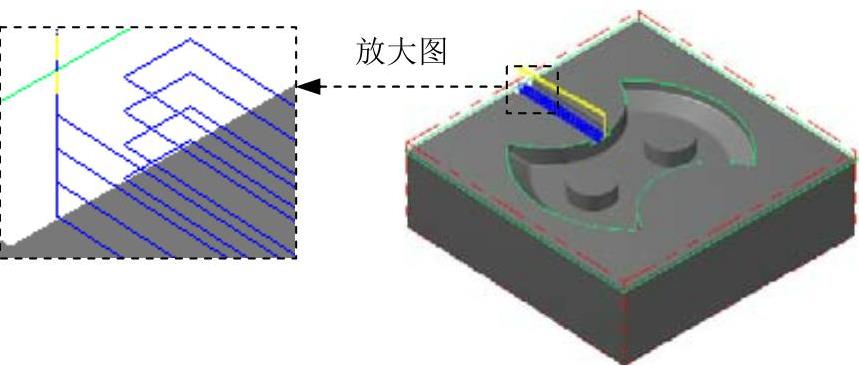

Step7.单击“曲面粗加工平行铣削”对话框中的按钮，同时在图形区生成图22.20所示的刀具路径。

图22.20 刀具路径
