Step1.选择加工方法。选择下拉菜单
命令。
Step2.设置加工区域。
（1）在图形区中选取图22.34所示的两个面，按Enter键，系统弹出“刀具路径的曲面选取”对话框。
（2）单击
区域中的
按钮，选取图22.35所示的面为干涉面（共3个），然后按Enter键。

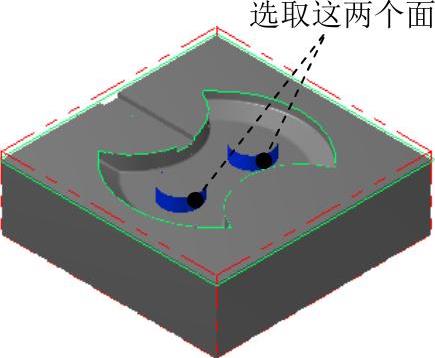

图22.34 选取加工面
图22.35 选取干涉面
（3）单击
按钮，完成加工区域的设置，此时系统弹出“曲面精加工等高外形”对话框。(www.daowen.com)
Step3.选择刀具。在“曲面精加工等高外形”对话框中取消选中
复选框，然后选择图22.36所示的刀具。
图22.36 “刀具路径参数”选项卡
Step4.设置曲面参数。在“曲面精加工等高外形”对话框中单击
选项卡，所有参数均采用系统默认设置值。
Step5.设置等高外形精加工参数。在“曲面精加工等高外形”对话框中单击
选项卡，在
区域选中
单选项以及
复选框，其他参数均采用系统默认设置值。
Step6.单击“曲面精加工等高外形”对话框中的
按钮，完成加工参数的设置，此时系统将自动生成图22.37所示的刀具路径。
图22.37 刀具路径
