粗加工残料的加工处理方法

更新时间:2025-01-03 理论教育 版权反馈
【摘要】:Step2.选择加工方法。Step3.选取加工面及加工范围。图21.18 绘制边界图21.19 选取加工面Step4.确定刀具类型。完成上步操作后,在“曲面残料粗加工”对话框的选项卡的列表框中显示出Step5所选择的刀具,双击该刀具,系统弹出“定义刀具-机床群组-1”对话框。在“曲面残料粗加工”对话框中单击选项卡,在文本框中输入值0.5,其他参数采用系统默认设置值。Step8.设置残料加工参数。Step9.单击“曲面残料粗加工”对话框中的按钮,同时在图形区生成图21.21所示的刀具路径。

Step1.绘制边界。单击顶视图978-7-111-48193-5-Chapter21-141.jpg按钮,选择下拉菜单978-7-111-48193-5-Chapter21-142.jpg978-7-111-48193-5-Chapter21-143.jpg978-7-111-48193-5-Chapter21-144.jpg978-7-111-48193-5-Chapter21-145.jpg978-7-111-48193-5-Chapter21-146.jpg命令,系统弹出“直线”工具栏,绘制图21.18所示的图形(只需绘制大概轮廓即可,具体操作参看操作视频)。单击978-7-111-48193-5-Chapter21-147.jpg按钮,完成任意直线的绘制。

Step2.选择加工方法。选择下拉菜单978-7-111-48193-5-Chapter21-148.jpg978-7-111-48193-5-Chapter21-149.jpg978-7-111-48193-5-Chapter21-150.jpg978-7-111-48193-5-Chapter21-151.jpg978-7-111-48193-5-Chapter21-152.jpg命令。

Step3.选取加工面及加工范围。

(1)在图形区中选取图21.19所示的曲面(共18个面),然后按Enter键,系统弹出“刀具路径的曲面选取”对话框。

(2)单击“刀具路径的曲面选取”对话框中的978-7-111-48193-5-Chapter21-153.jpg区域的978-7-111-48193-5-Chapter21-154.jpg按钮,系统弹出“串连选项”对话框,采用“串联方式”选取图21.18所示的边线。单击978-7-111-48193-5-Chapter21-155.jpg按钮,系统返回至“刀具路径的曲面选取”对话框。单击978-7-111-48193-5-Chapter21-156.jpg按钮,系统弹出“曲面残料粗加工”对话框。


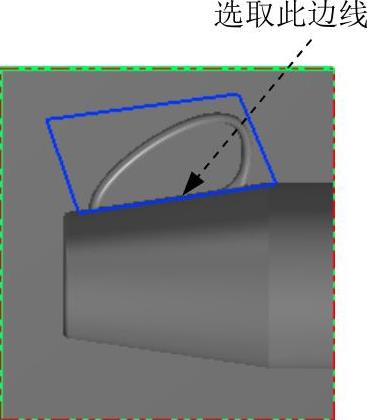

图21.18 绘制边界

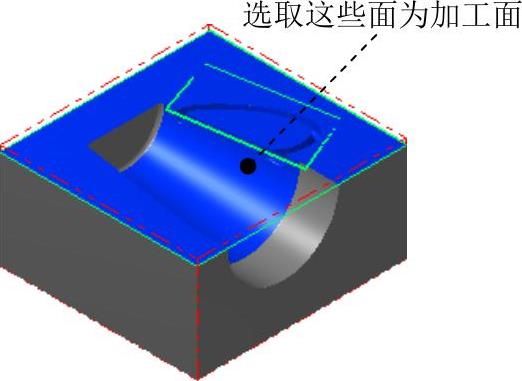

图21.19 选取加工面

Step4.确定刀具类型。在“曲面残料粗加工”对话框中单击978-7-111-48193-5-Chapter21-159.jpg按钮,系统弹出“刀具过滤列表设置”对话框。单击978-7-111-48193-5-Chapter21-160.jpg区域中的978-7-111-48193-5-Chapter21-161.jpg按钮后,在刀具类型按钮群中单击978-7-111-48193-5-Chapter21-162.jpg(圆鼻刀)按钮。单击978-7-111-48193-5-Chapter21-163.jpg按钮,关闭“刀具过滤列表设置”对话框,系统返回至“曲面残料粗加工”对话框。

Step5.选择刀具。在“曲面残料粗加工”对话框中单击978-7-111-48193-5-Chapter21-164.jpg按钮,系统弹出“选择刀具”对话框,在该对话框的列表框中选择图21.20所示的刀具。单击978-7-111-48193-5-Chapter21-165.jpg按钮,关闭“选择刀具”对话框,系统返回至“曲面残料粗加工”对话框。

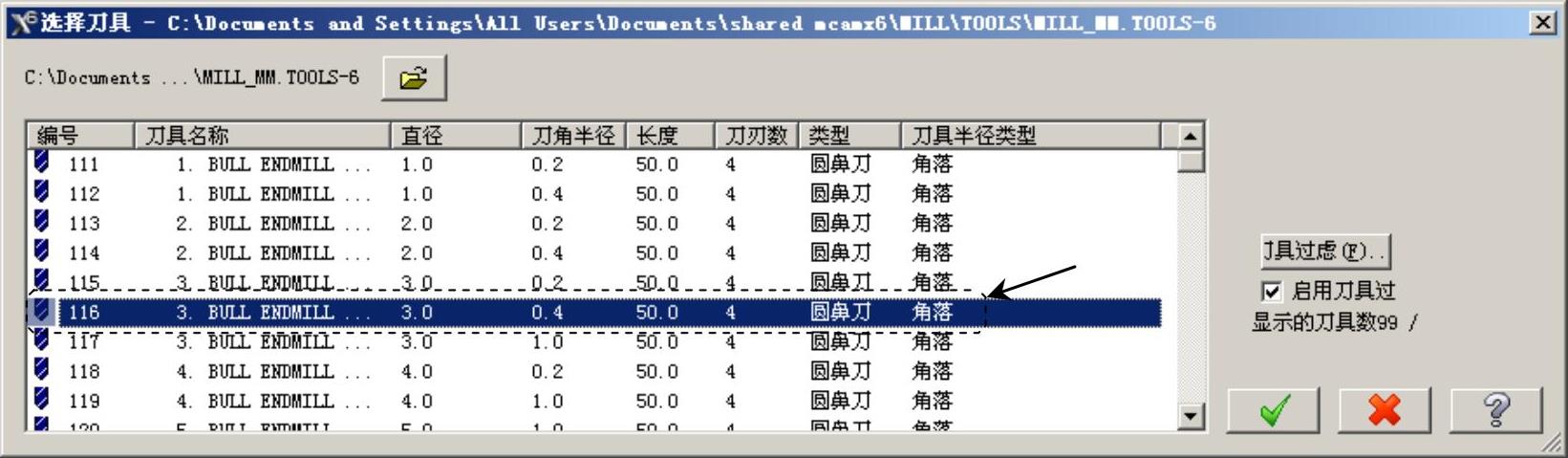

图21.20 “选择刀具”对话框(www.daowen.com)

Step6.设置刀具相关参数。

(1)完成上步操作后,在“曲面残料粗加工”对话框的978-7-111-48193-5-Chapter21-167.jpg选项卡的列表框中显示出Step5所选择的刀具,双击该刀具,系统弹出“定义刀具-机床群组-1”对话框。

(2)设置刀具号码。在“定义刀具-机床群组-1”对话框的978-7-111-48193-5-Chapter21-168.jpg文本框中,将原有的数值改为3。

(3)设置刀具参数。单击“定义刀具-机床群组-1”对话框中的978-7-111-48193-5-Chapter21-169.jpg选项卡,在978-7-111-48193-5-Chapter21-170.jpg文本框中输入值150.0,在978-7-111-48193-5-Chapter21-171.jpg文本框中输入值100.0,在978-7-111-48193-5-Chapter21-172.jpg文本框中输入值500.0,在978-7-111-48193-5-Chapter21-173.jpg文本框中输入值3000.0。

(4)设置冷却方式。在978-7-111-48193-5-Chapter21-174.jpg选项卡中单击978-7-111-48193-5-Chapter21-175.jpg按钮,在系统弹出的“Coolant…”对话框的978-7-111-48193-5-Chapter21-176.jpg切削液)下拉列表中选择978-7-111-48193-5-Chapter21-177.jpg选项。单击978-7-111-48193-5-Chapter21-178.jpg按钮,关闭“Coolant…”对话框。

(5)单击“定义刀具-机床群组-1”对话框中的978-7-111-48193-5-Chapter21-179.jpg按钮,完成刀具参数的设置。

Step7.设置曲面参数。在“曲面残料粗加工”对话框中单击978-7-111-48193-5-Chapter21-180.jpg选项卡,在978-7-111-48193-5-Chapter21-181.jpg(此处翻译有误,应为“加工面预留量”)文本框中输入值0.5,其他参数采用系统默认设置值。

Step8.设置残料加工参数。在“曲面残料粗加工”对话框中单击978-7-111-48193-5-Chapter21-182.jpg选项卡,在978-7-111-48193-5-Chapter21-183.jpg文本框中输入值1.0,选中978-7-111-48193-5-Chapter21-184.jpg区域中的978-7-111-48193-5-Chapter21-185.jpg单选项与978-7-111-48193-5-Chapter21-186.jpg复选框,其他参数采用系统默认设置值。

Step9.单击“曲面残料粗加工”对话框中的978-7-111-48193-5-Chapter21-187.jpg按钮,同时在图形区生成图21.21所示的刀具路径。


图21.21 刀具路径
