Step1.选择加工方法。选择下拉菜单978-7-111-48193-5-Chapter21-96.jpg978-7-111-48193-5-Chapter21-97.jpg978-7-111-48193-5-Chapter21-98.jpg978-7-111-48193-5-Chapter21-99.jpg978-7-111-48193-5-Chapter21-100.jpg命令。

Step2.设置加工区域。

(1)选取加工面。在图形区中选取图21.13所示的面(共5个面),然后按Enter键,系统弹出“刀具路径的曲面选取”对话框。

(2)单击978-7-111-48193-5-Chapter21-101.jpg区域中的978-7-111-48193-5-Chapter21-102.jpg按钮,选取图21.14所示的面(共17个面)为干涉面,然后按Enter键。


图21.13 选取加工面


图21.14 选取干涉面

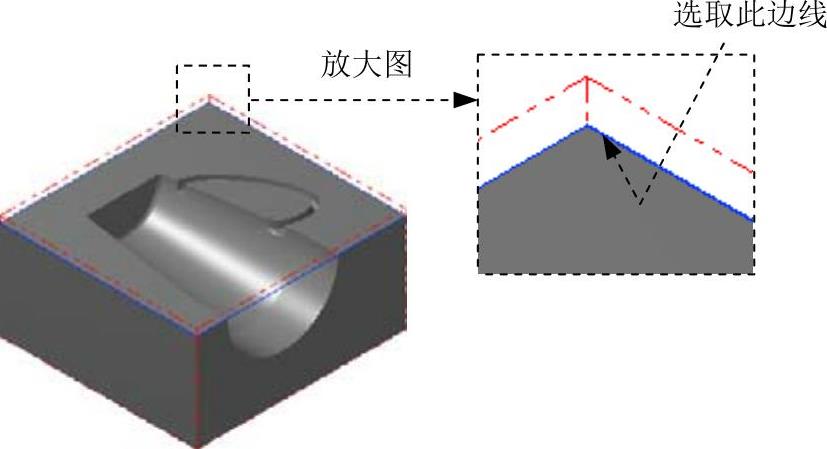

(3)设置加工边界。在978-7-111-48193-5-Chapter21-105.jpg区域中单击978-7-111-48193-5-Chapter21-106.jpg按钮,系统弹出“串连选项”对话框。在图形区中选取图21.15所示的边线,单击978-7-111-48193-5-Chapter21-107.jpg按钮,系统返回至“刀具路径的曲面选取”对话框。


图21.15 选取切削范围边线

(4)单击978-7-111-48193-5-Chapter21-109.jpg按钮,完成加工区域的设置,同时系统弹出“曲面粗加工等高外形”对话框。

Step3.确定刀具类型。在“曲面粗加工等高外形”对话框中单击978-7-111-48193-5-Chapter21-110.jpg按钮,系统弹出“刀具过滤列表设置”对话框。单击978-7-111-48193-5-Chapter21-111.jpg区域中的978-7-111-48193-5-Chapter21-112.jpg按钮后,在刀具类型按钮群中单击978-7-111-48193-5-Chapter21-113.jpg(球刀)按钮。然后单击978-7-111-48193-5-Chapter21-114.jpg按钮,关闭“刀具过滤列表设置”对话框,系统返回至“曲面粗加工等高外形”对话框。

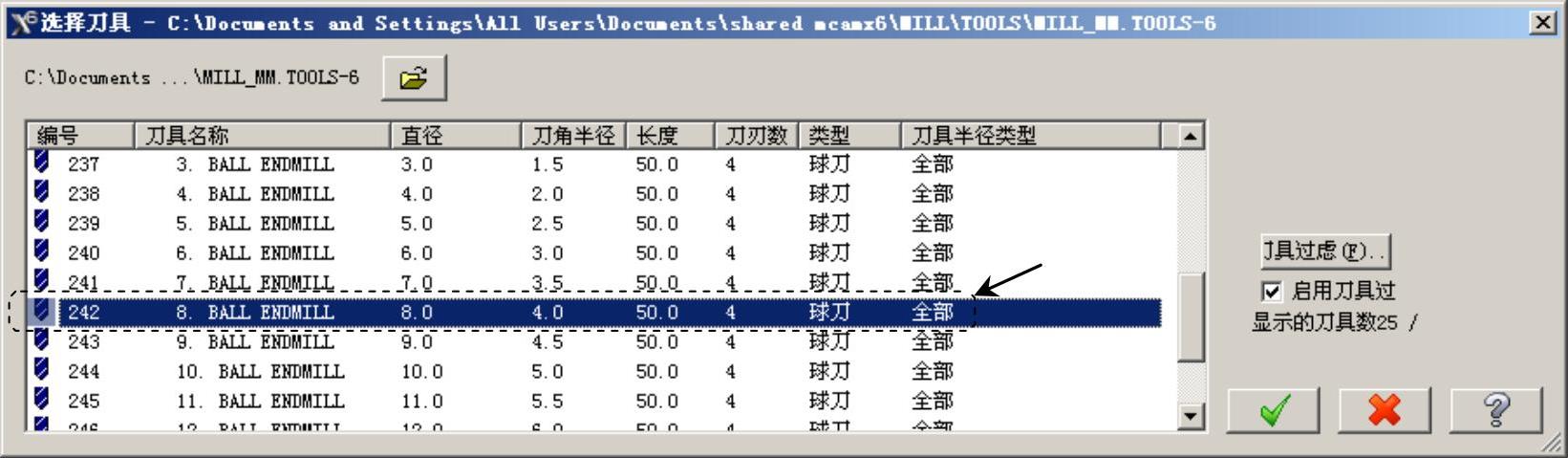

Step4.选择刀具。在“曲面粗加工等高外形”对话框中单击978-7-111-48193-5-Chapter21-115.jpg按钮,系统弹出“选择刀具”对话框,在该对话框的列表框中选择图21.16所示的刀具。单击978-7-111-48193-5-Chapter21-116.jpg按钮,关闭“选择刀具”对话框,系统返回至“曲面粗加工等高外形”对话框。


图21.16 “选择刀具”对话框

Step5.设置刀具参数。

(1)完成上步操作后,在“曲面粗加工等高外形”对话框的978-7-111-48193-5-Chapter21-118.jpg选项卡的列表框中显示出Step4所选择的刀具,双击该刀具,系统弹出“定义刀具-机床群组-1”对话框。

(2)设置刀具号码。在“定义刀具-机床群组-1”对话框的978-7-111-48193-5-Chapter21-119.jpg文本框中,将原有的数值改为2。

(3)设置刀具的加工参数。单击“定义刀具-机床群组-1”对话框中的978-7-111-48193-5-Chapter21-120.jpg选项卡,在978-7-111-48193-5-Chapter21-121.jpg文本框中输入值300.0,在978-7-111-48193-5-Chapter21-122.jpg文本框中输入值150.0,在978-7-111-48193-5-Chapter21-123.jpg文本框中输入值500.0,在978-7-111-48193-5-Chapter21-124.jpg文本框中输入值1200.0。

(4)设置冷却方式。在978-7-111-48193-5-Chapter21-125.jpg选项卡中单击978-7-111-48193-5-Chapter21-126.jpg按钮,系统弹出“Coolant…”对话框,在978-7-111-48193-5-Chapter21-127.jpg切削液)下拉列表中选择978-7-111-48193-5-Chapter21-128.jpg选项。单击该对话框中的978-7-111-48193-5-Chapter21-129.jpg按钮,关闭“Coolant…”对话框。

Step6.单击“定义刀具-机床群组-1”对话框中的978-7-111-48193-5-Chapter21-130.jpg按钮,完成刀具参数的设置,系统返回至“曲面粗加工等高外形”对话框。

Step7.设置加工参数。

(1)设置曲面参数。在“曲面粗加工等高外形”对话框中单击978-7-111-48193-5-Chapter21-131.jpg选项卡,在978-7-111-48193-5-Chapter21-132.jpg(此处翻译有误,应为“加工面预留量”,下同)文本框中输入值0.5,在978-7-111-48193-5-Chapter21-133.jpg(此处翻译有误,应为“干涉面预留量”,)文本框中输入值0.2,其他参数采用系统默认设置值。

(2)设置粗加工等高外形参数。在“曲面粗加工等高外形”对话框中单击978-7-111-48193-5-Chapter21-134.jpg选项卡,在978-7-111-48193-5-Chapter21-135.jpg文本框中输入值1.0,在978-7-111-48193-5-Chapter21-136.jpg区域选中978-7-111-48193-5-Chapter21-137.jpg单选项以及“曲面残料粗加工”对话框中左下方的978-7-111-48193-5-Chapter21-138.jpg复选框

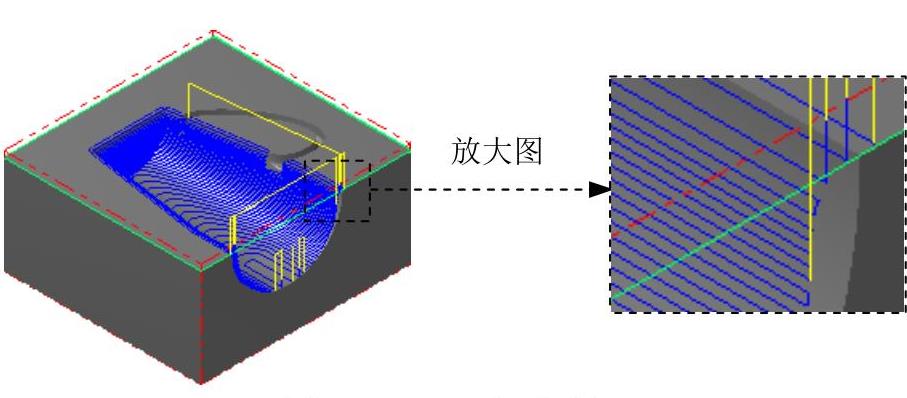

(3)单击“曲面粗加工等高外形”对话框中的978-7-111-48193-5-Chapter21-139.jpg按钮,同时在图形区生成图21.17所示的刀具路径。


图21.17 刀具路径
